Abaqus接触与光束有限元分析教学案例

　　这套有限元分析案例覆盖了工程仿真领域两类高频应用场景，一类是结构件之间的接触非线性力学分析，另一类是光束传播耦合结构响应的多物理场分析，可直接用于结构设计阶段的性能验证环节，帮助设计人员在物理样机制造前预判结构失效风险、优化载荷传递路径。

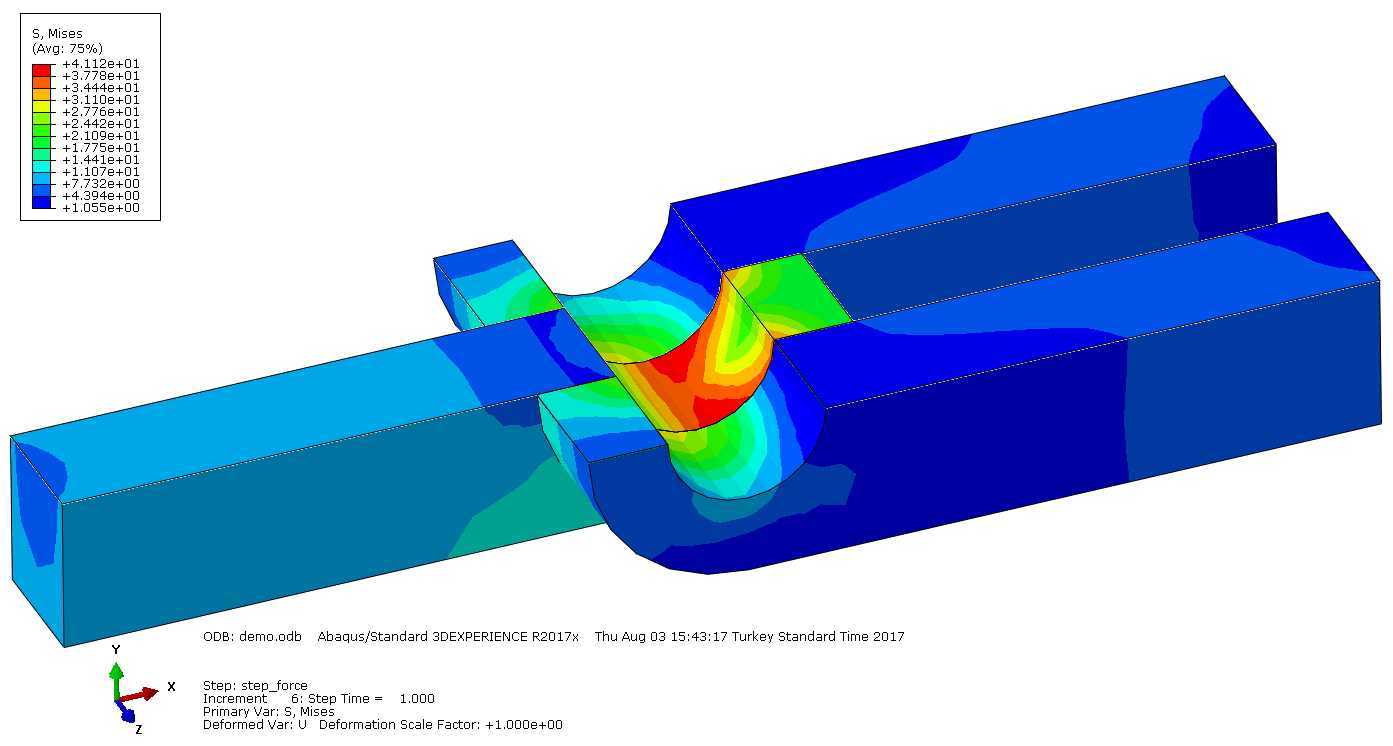

　　从实际工程用途来看，接触分析模块可复现金属构件受压溃缩、装配体过盈配合、零部件碰撞接触等常见工况，比如薄壁金属方管在轴向载荷下的褶皱变形过程，仿真结果可清晰呈现不同接触区域的应力分布梯度、塑性变形扩展规律，为吸能结构的壁厚设计、材料选型提供量化依据；光束耦合分析模块则可应用于光学支撑结构的热-结构耦合分析、激光加工过程的结构响应模拟，能直观展示光束能量作用下结构的形变、应力集中区域，解决光学元件装夹变形、激光加工参数匹配等实际工程问题。

　　在功能特性层面，案例完整覆盖了Abaqus中接触对定义、接触属性设置、光束载荷施加、网格划分控制、结果后处理的全流程操作，针对接触分析中常见的收敛困难问题，案例中设置了合理的接触刚度调整系数、增量步长控制参数，可有效避免刚体位移、接触穿透等仿真报错问题；针对光束分析，案例明确了光束能量分布的加载方式、多物理场耦合的单元类型选择逻辑，可直接复用到同类仿真任务中，减少新手调试参数的试错成本。

　　设计思路上，整套案例遵循工程仿真的标准化流程，首先根据分析目标简化几何模型，去除对结果影响极小的倒角、小孔等特征以提升计算效率，随后根据不同区域的应力梯度设置差异化网格尺寸，接触区域、光束作用区域采用加密网格保证计算精度，远离载荷作用的区域采用粗网格控制整体计算规模；接触属性设置区分了法向硬接触、切向摩擦模型的适用场景，可根据实际工况调整摩擦系数、接触阻尼等参数，匹配不同材料配对的接触特性；光束加载则采用了能量分布与实际光束特性匹配的加载方式，可根据实际光源参数调整能量密度、作用范围，保证仿真结果与实际工况的一致性。

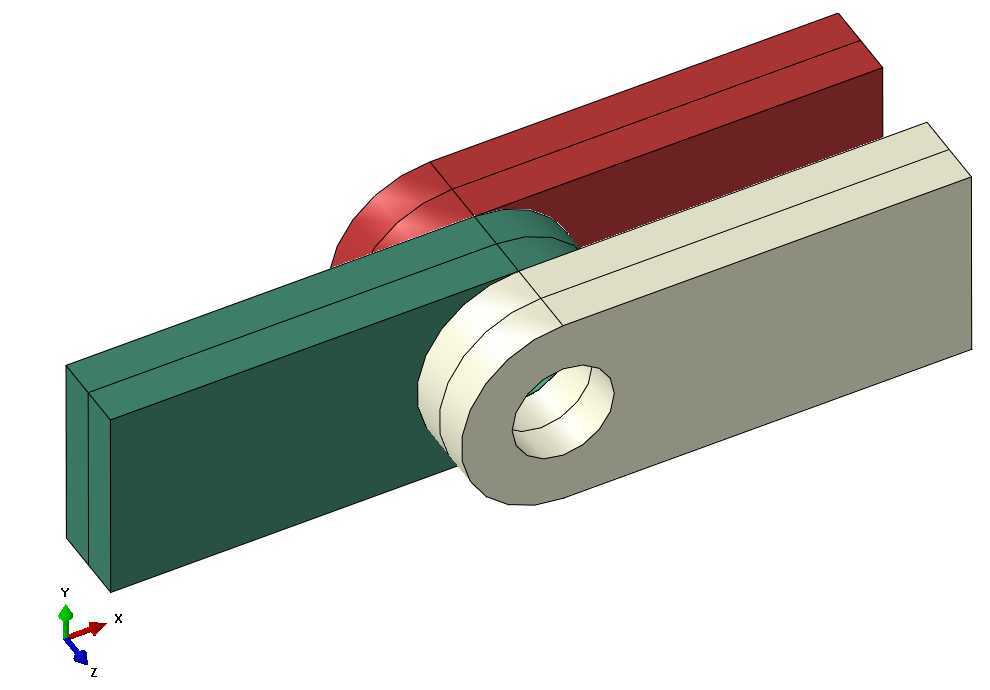

　　从模型的安装边界与尺寸适配角度，案例中的几何模型均采用参数化建模方式构建，结构件的外形尺寸、壁厚、截面参数均可根据实际设计需求快速修改，接触对的主从面选择逻辑可适配不同尺寸比例的装配体分析，无需重新调整整体分析框架；边界条件设置预留了通用的约束接口，可根据实际安装方式替换为固定约束、铰接约束、位移载荷等不同边界形式，适配从零部件级到系统级的不同分析需求。对于刚接触有限元分析的结构设计人员，可通过这套案例快速掌握接触与多物理场分析的核心操作逻辑，建立符合工程规范的仿真思维，避免出现网格划分不合理、边界条件设置错误、接触定义不当等常见问题，让仿真结果真正能够指导结构设计优化，减少物理样机的迭代次数，缩短产品研发周期。
