Abaqus链环四分之一有限元仿真分析模型

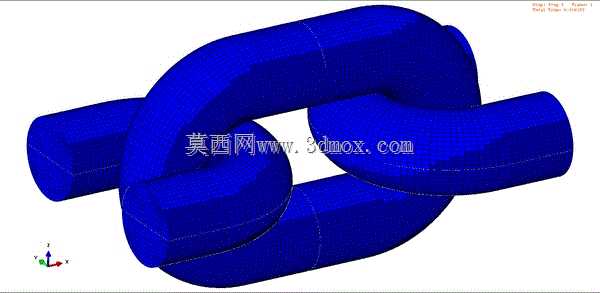

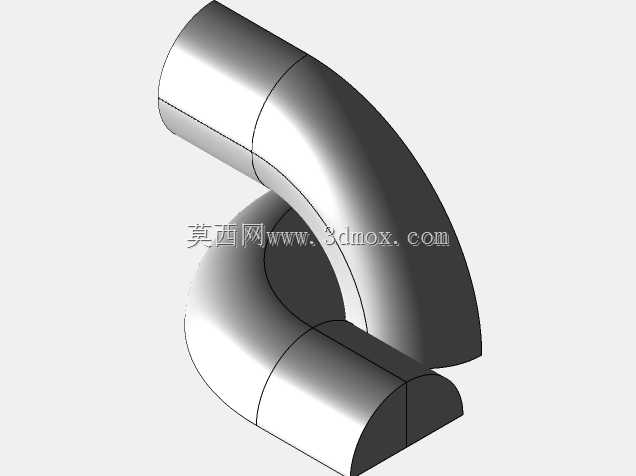

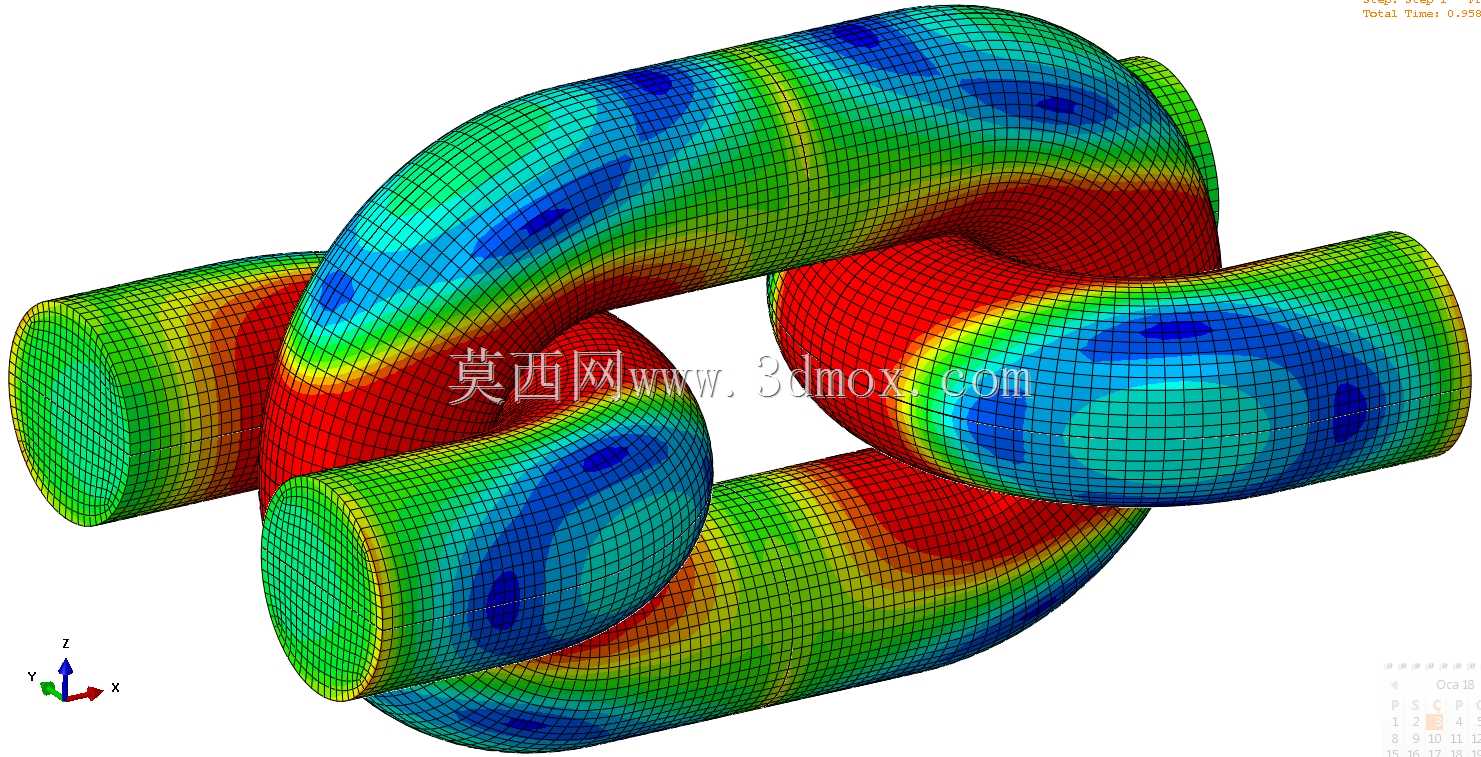

该模型针对起重、输送、系泊等重载场景下常用的圆环链链节展开，选取链环受载对称的四分之一结构开展有限元建模，可精准复现链环在拉伸载荷作用下的应力分布规律，为链环的结构优化、材料选型、疲劳寿命评估提供可靠的数值仿真依据。在矿山刮板输送机、起重吊装索具、船舶系泊锚链、重载输送设备等应用场景中，圆环链是传递牵引力、承载重物拉力的核心受力部件，链环啮合接触区域的应力集中是导致链环断裂、磨损失效的核心诱因，传统的理论计算难以精准刻画链环间曲面接触的非线性受力状态，通过全参数化的有限元建模可有效弥补理论计算的不足。模型设计过程中充分考虑链环的结构对称性，选取四分之一结构作为计算域，在对称边界处施加对应法向约束，在链环受拉端面施加均匀拉伸载荷，既可以保证计算结果的准确性，又能大幅缩减网格单元数量，提升仿真计算效率。建模过程中对链环间的接触曲面做了精细化网格划分，在接触应力梯度较大的区域加密网格层级，保证接触应力的计算精度，在远离接触区的链环直段区域适当放宽网格尺寸，平衡计算精度与求解效率。模型可直观呈现链环受载时的应力分布规律：高应力区域集中在两个链环的啮合接触内侧以及链环圆弧段与直段的过渡位置，低应力区域分布在链环直段的外侧区域，应力云图的色彩梯度可清晰展示应力从高值区向低值区的扩散路径，帮助设计人员快速定位结构薄弱点。在结构设计层面，该参数化模型可通过调整链环棒料直径、链环节距、圆弧过渡半径等核心尺寸参数，快速迭代不同结构参数下的应力分布结果，优化链环过渡区域的圆角尺寸，降低应力集中系数，在保证链环承载能力的前提下控制材料用量，兼顾结构可靠性与制造成本。模型的安装边界与实际工况完全匹配，还原了链环之间铰接接触的真实约束状态，未对接触边界做过度简化，可准确模拟链环受拉时接触区域的滑移、挤压变形特征，仿真结果可直接用于指导链环的热处理工艺制定、结构尺寸优化以及额定载荷标定，有效降低链环在实际使用过程中断裂失效的风险，提升重载输送、起重作业场景下的设备运行安全性。
