拓扑优化双孔连接承力支架结构设计

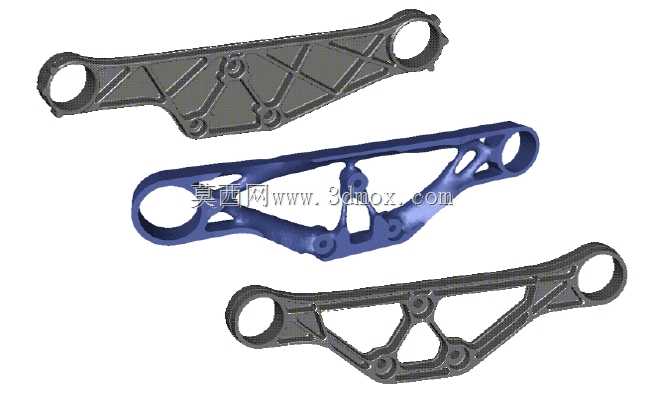

这款双孔连接承力支架，主要应用于需要轻量化高承载的机械连接场景，常见于航空航天次级承力结构、高端装备运动机构连接、新能源车辆底盘辅助支撑等领域，核心作用是在两个固定安装点位之间传递拉压载荷与交变弯矩，替代传统实心铸锻支架实现减重增效。从实际用途来看，该支架需要在两端铰接的安装工况下，长期承受周期性的动载荷与瞬时冲击载荷，既要保证连接位置的同轴度精度，避免铰接销轴出现偏磨卡滞，又要在极限载荷下不发生塑性变形与疲劳断裂，同时还要尽可能降低自身重量，减少整体装备的无效负载。在功能特性上，这款支架经过拓扑优化设计，摒弃了传统等厚度筋板的保守设计思路，在非主要承力路径上去除了多余材料，保留的筋格结构完全沿着主应力迹线分布，既保证了轴向拉压的刚度，又提升了抗弯曲扭转的结构强度，两端的铰接孔做了加厚凸台设计，能够分散销轴传递的局部压应力，避免孔口出现应力集中导致的开裂。设计过程中，首先明确两端安装孔的中心距作为核心安装边界，孔的内径尺寸匹配标准铰接销轴的直径公差，孔端面的凸台厚度满足铰接衬套的压装长度要求，支架整体的外轮廓宽度控制在安装空间的限制范围内，避免与周边运动部件发生干涉。在结构迭代阶段，先以初始实心设计域为基础，设定载荷工况与约束条件，通过拓扑计算得到材料的最优分布路径，再对生成的不规则结构进行工程化修整，将细碎的材料分布整合为连续的筋条结构，对筋条的过渡位置做圆角处理，减少加工过程中的应力集中，同时兼顾铸造或者增材制造的工艺可行性，避免出现封闭空腔或者过小的工艺圆角。从外形尺寸来看，两端铰接孔的中心距是核心安装尺寸，直接决定了支架的适配安装位置，孔的外径根据挤压强度计算确定，保证在最大径向载荷下孔壁的压应力在材料许用范围内，支架主体的筋条厚度根据屈曲临界载荷计算设定，避免在受压工况下发生失稳变形，整体结构的最大外轮廓尺寸严格适配安装点位的周边空间，安装时仅需将两端孔对准对应铰接点，穿入销轴并加装轴向限位卡簧即可完成装配，不需要额外的调整垫片来补偿安装误差，自身的结构精度已经能够保证铰接运动的顺畅性。相比传统的同载荷等级实心支架，这款优化后的支架重量降低近四成，同时一阶固有频率更高，能够避开装备运行过程中的常见振动频段，减少共振带来的疲劳损伤，在长期交变载荷作用下的使用寿命更长，尤其适合对重量控制严苛的高端装备应用场景。
