磁疗脉冲磁性佩戴式手镯结构设计

　　这款腕部佩戴的磁性结构件，最初的设计需求来自磁疗康复场景的实际使用痛点——传统散放的磁块在腕部固定时容易移位，无法对准预设的磁作用点位，且绑带结构容易松脱，日常佩戴时异物感强，无法兼顾固定可靠性与佩戴舒适度。在结构设计初期，首先要明确的是腕部佩戴的安装边界：人体腕部的周向尺寸存在个体差异，常规成年男性腕周在160-200mm区间，女性在140-180mm区间，因此绑带部分采用可调节的柔性织物材质，预留足够的调节余量，适配不同腕围的使用需求，同时避免硬质结构直接压迫腕部血管与神经，降低长时间佩戴的不适感。

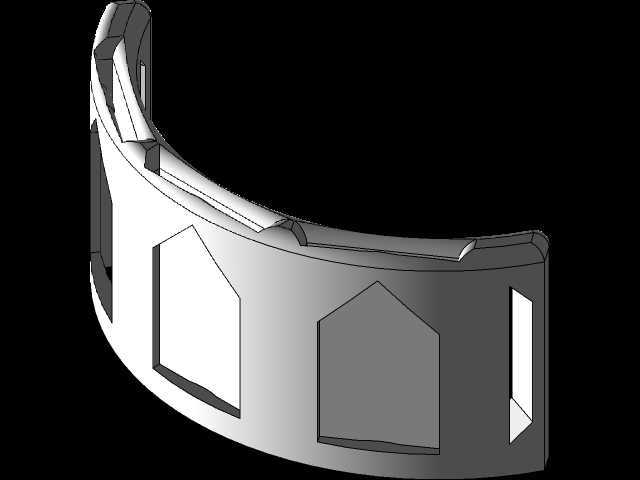

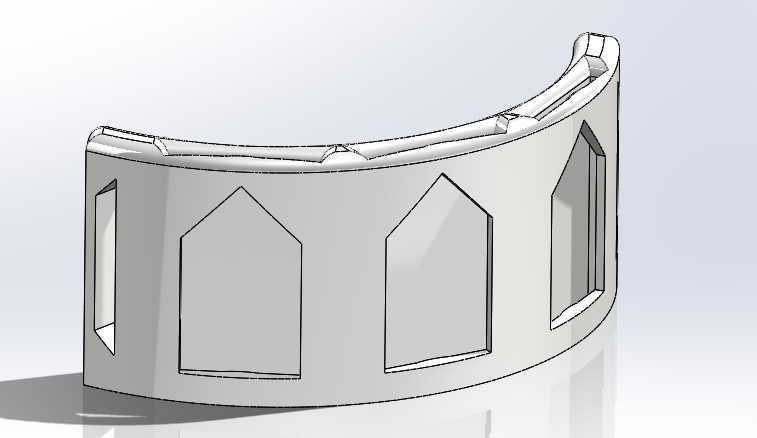

　　磁块的固定结构是整个设计的核心，单块磁块的尺寸为50x20x2mm，一共配置3块同规格磁块，磁块本身为硬脆的永磁材质，抗冲击能力差，若直接与绑带粘接，在日常活动弯折时很容易出现磁块碎裂、粘接脱落的问题。因此设计了分体式的硬质固定卡座，卡座采用带一定韧性的硬质非金属材质加工，每个卡座对应嵌入一块磁块，卡座内侧做与磁块尺寸完全匹配的沉槽，磁块嵌入后与卡座表面齐平，既不会突出硌到皮肤，也不会凹陷导致磁作用距离增加影响效果。卡座的外形做了切角过渡处理，边缘全部做R2以上的圆角，避免尖锐棱角在佩戴时剐蹭皮肤或者勾扯衣物。

　　卡座与柔性绑带的连接采用嵌入式压合结构，卡座背面设置两道平行的穿带槽，绑带从穿带槽中穿过之后，通过热压或者缝线的方式固定，避免卡座在绑带上滑动移位，保证三块磁块之间的间距固定，能够精准对准腕部对应的作用区域。磁块的磁极排布在设计时也做了对应考量，相邻磁块采用异极相对的排布方式，在腕部表层形成闭合的磁回路，减少磁场向外的无效耗散，提升磁作用的集中性。

　　从实际使用场景来看，这款结构除了用于日常磁疗保健佩戴之外，也可适配小型磁疗设备的腕部固定组件需求，在磁脉冲理疗的相关应用中，这种固定结构可以替代传统的一次性绑带或者粘扣带结构，重复使用次数更多，固定可靠性更强。在安装适配方面，整个卡座组件的厚度控制在5mm以内，加上绑带的总厚度不超过8mm，佩戴时不会因为过厚导致袖口卡滞，日常穿长袖衣物也不会有明显的凸起异物感。

　　设计过程中还考虑了不同使用场景的耐用性需求：卡座材质选用耐汗蚀的非金属材料，避免长期接触皮肤汗液出现材质老化、表面发黏的问题；绑带选用亲肤耐磨的织物材质，边缘做包边处理，反复弯折调节也不会出现毛边、脱线的情况；磁块嵌入卡座之后，表面覆盖一层0.1mm厚的耐磨保护膜，避免磁块表面氧化生锈，同时也防止磁块直接接触皮肤引发部分人群的金属过敏问题。

　　在结构强度校核阶段，针对绑带与卡座的连接位置做了拉力测试模拟，常规佩戴时绑带受到的拉力不超过10N，而穿带槽位置的结构破断拉力设计值超过50N，完全可以满足日常佩戴、活动时的受力需求，不会出现卡座脱落、绑带断裂的问题。针对磁块的固定强度，模拟日常腕部弯折、轻微磕碰的工况，磁块在沉槽内的固定力超过20N，不会因为日常活动出现磁块从卡座中脱出的情况。

　　和市面上常见的磁性腕带结构相比，这款设计的优势在于磁块定位精度更高，不会因为佩戴过程中的活动出现磁块移位，同时硬质卡座对磁块形成了有效保护，避免磁块受外力碎裂，整体结构的可维护性也更强，若某一块磁块出现退磁或者损坏，可以单独更换对应卡座内的磁块，不需要整体更换整个腕带，降低了长期使用的成本。在适配扩展方面，卡座的穿带槽尺寸做了通用化设计，除了原配的织物绑带之外，也可以穿入其他宽度匹配的表带、腕带，适配不同用户的佩戴习惯。
