家具用嵌入式抽屉锁具三维结构设计

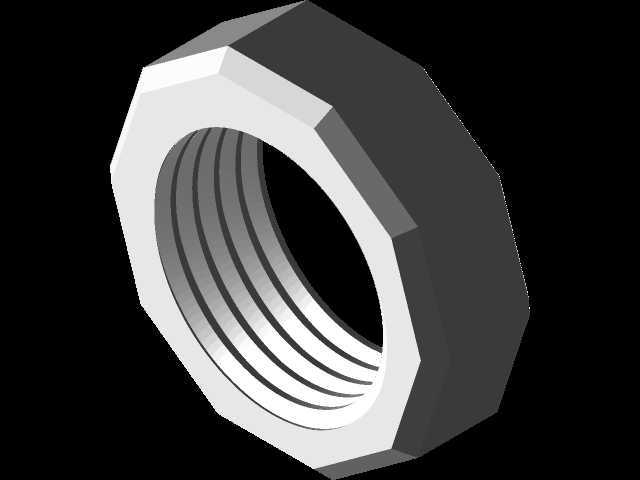

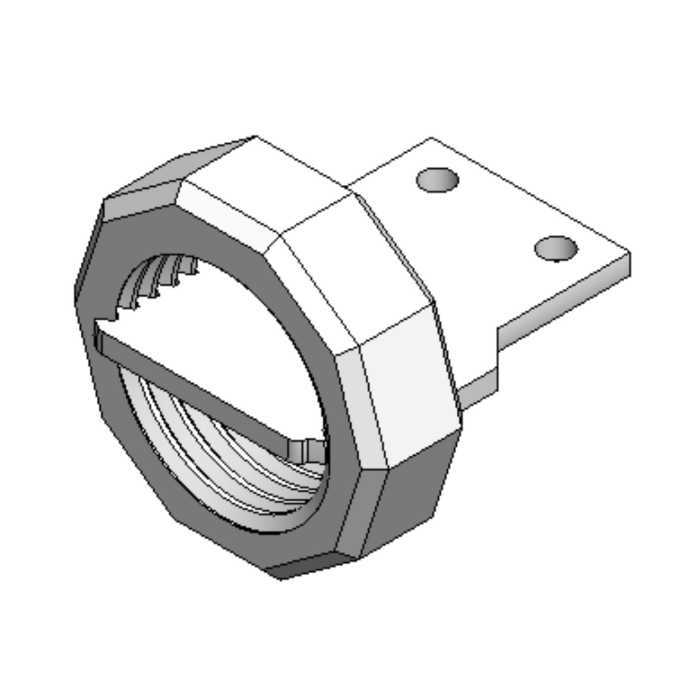

　　这款抽屉锁的结构设计，核心围绕家具柜体的抽屉锁紧需求展开，日常应用场景覆盖民用家具、办公文件柜、实验室储物柜等多类需要对抽屉开合进行限位锁定的场合，主要作用是在抽屉推入柜体到位后，通过内部卡合结构限制抽屉的意外滑出，同时可配合锁芯实现权限管控，避免非授权人员开启抽屉存取内部物品。从实际使用的工况来看，这类锁具需要承受日常抽屉抽拉带来的反复冲击，同时要适配不同厚度的抽屉面板安装需求，因此在结构设计阶段就做了多维度的考量。首先看外形结构，主体采用外八角的环形基座设计，这种非圆的外形结构并非单纯的造型设计，而是为了在嵌入安装孔后，避免锁体随锁芯转动发生跟转，八角形的外壁可以和安装孔的适配结构形成周向限位，相比传统的圆形锁体，不需要额外增加防转销结构，就能保证锁体在安装后的周向固定，减少装配零件数量。基座一侧延伸出带两个安装孔的固定翼片，两个安装孔的孔位间距经过适配常规家具板材的安装孔距设计，安装时可以通过自攻螺丝直接将锁体固定在抽屉面板的内侧，翼片的厚度做了减薄处理，不会过多占用抽屉内部的储物空间，同时翼片和主体基座的衔接处做了圆弧过渡，避免应力集中导致长期使用后翼片断裂。锁体的内圈设置了分段式的内齿结构，这部分是和锁芯的传动件配合的卡位结构，当钥匙转动锁芯时，锁芯的拨块会沿着内齿的卡槽滑动，带动锁舌伸出或者收回，内齿的分段设计可以让锁舌在锁定和解锁两个位置都有明确的卡位反馈，用户转动钥匙时能清晰感知到锁具的状态切换，

　　不会出现档位模糊导致的锁止不到位问题。从安装边界来看，锁体主体的环形外径适配常规18-22mm厚度的家具面板，安装时只需要在抽屉面板对应位置开出匹配八角外形的嵌入孔，将锁体从面板内侧嵌入，再通过固定翼片的两个螺丝孔锁紧即可，不需要额外的螺母或者紧固件，装配效率较高。锁体的轴向尺寸做了严格控制，嵌入面板后不会在面板外侧突出过多，保证家具外观的整体性。内部的锁紧结构采用了径向卡合的设计思路，锁定状态下锁舌会伸出卡入柜体侧方的锁挡片内，相比传统的横向弹子锁，这种结构的锁舌行程更短，解锁和锁定的动作更干脆，同时锁舌的伸出长度经过测算，能够保证在抽屉受到一定向外的冲击力时，不会因为锁舌卡入量不足导致脱开，日常使用中即使抽屉内放置较重物品，

　　在柜体受到轻微碰撞时也不会出现抽屉自行滑出的问题。在结构细节上，锁体的所有棱边都做了小圆角处理，一方面是避免装配过程中锋利的棱边划伤安装人员，另一方面也能减少应力集中，提升锁体的抗冲击能力，毕竟家具使用过程中难免会有磕碰，圆角结构可以分散外力冲击，避免锁体出现开裂。内齿的齿形角度经过反复调整，既保证锁芯拨块转动时的顺畅度，不会出现卡滞，又能保证在锁定状态下，拨块不会因为抽屉的震动自行回位导致解锁。固定翼片上的两个安装孔采用了沉孔设计，螺丝锁紧后螺丝头不会突出翼片表面，避免和抽屉内部放置的物品发生刮蹭，同时沉孔的深度适配常用的自攻螺丝头尺寸，不需要额外选配特殊规格的螺丝。从实际选型适配的角度，这款锁具的结构可以适配多数木质、

　　板式家具的抽屉安装需求，不需要对柜体结构做特殊改造，只要在对应位置加工出匹配的安装孔和锁挡片固定位即可完成装配，对于家具生产厂商来说，这种结构的锁具装配工序简单，不需要复杂的工装辅助，能够有效提升生产线的装配效率。同时这种嵌入式的安装方式，锁体大部分结构隐藏在抽屉面板内侧，只有锁芯孔暴露在面板外侧，外观整体性更好，符合现代家具简洁的设计风格。在耐用性设计上，锁体的结构壁厚经过合理分配，受力较大的内齿区域和固定翼片衔接区域做了局部加厚，而不受力的区域适当减薄，在保证结构强度的前提下控制整体重量，减少材料消耗。内圈和锁芯配合的位置做了间隙适配，预留了合理的配合公差，即使在温湿度变化导致板材轻微变形的情况下，锁芯依然可以顺畅转动，不会出现因为板材变形挤压锁体导致钥匙拧不动的问题。另外，锁舌的运动轨迹做了直线导向设计，锁舌伸出和收回的过程中不会出现偏摆，保证每次锁定都能准确卡入柜体的锁挡位置，避免长期使用后因为锁舌偏磨导致卡滞。
