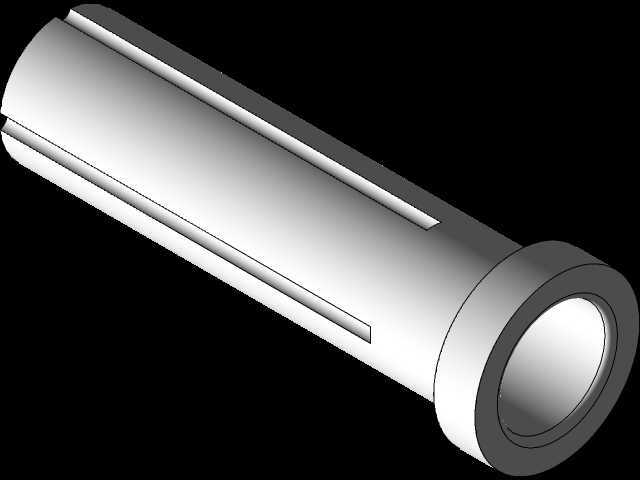

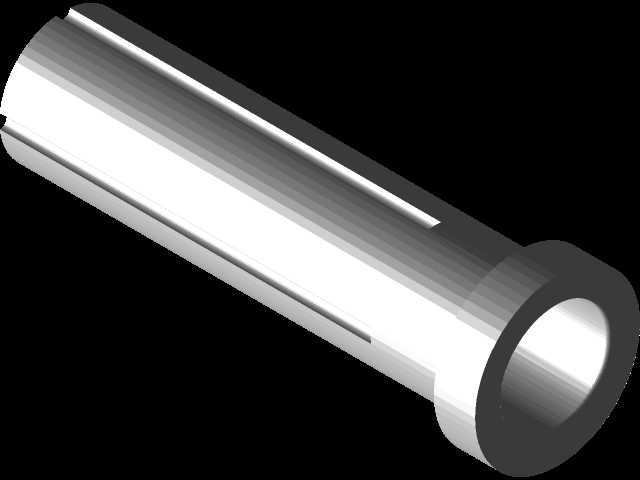

带轴向开槽的法兰式导向衬套结构

　　这类带轴向通槽的法兰式衬套，在轻载导向工位的应用场景十分广泛，常见于小型自动化设备的导杆导向、仪表类机构的指针轴定位、轻工机械的滑动支撑工位，区别于过盈配合的无槽衬套，轴向开槽的结构设计让衬套具备微量的径向胀缩能力，在装配时可以抵消孔位的微小加工误差，降低对安装基座内孔的加工精度要求，同时在长期滑动磨损后，可通过调整衬套与基座的配合紧度补偿磨损量，延长部件的整体更换周期。从结构功能来看，端部的法兰边主要承担轴向定位作用，装配时法兰端面贴合基座安装面，无需额外设置轴向限位结构，就能避免衬套在导杆往复运动过程中出现轴向窜动，保证导向位置的一致性；筒身部分的轴向开槽并非随意开设，槽的宽度、长度以及在筒壁上的对称分布，

　　都直接影响衬套的弹性变形量与导向刚度，槽宽过大会导致衬套导向精度下降，导杆运动时容易出现径向晃动，槽宽过小则无法提供足够的胀缩余量，装配时难以顺利压入基座内孔，也无法实现磨损后的间隙补偿。在设计这类零件时，首先要明确适配的导杆公称直径，筒身的内孔尺寸需要根据导杆的配合公差选定，通常采用间隙配合的公差带，保证导杆在衬套内滑动时无卡滞，同时不会出现过大的径向间隙；筒身的外径需要匹配基座的安装孔尺寸，考虑到开槽带来的弹性变形，压装前的筒身外径会比安装孔尺寸略大0.02-0.05mm，压入后依靠衬套自身的弹性张力贴紧安装孔内壁，避免衬套在工作过程中跟转或者移位。法兰边的外径通常比筒身外径大3-8mm，厚度根据衬套的整体长度选定，

　　需要保证法兰端面承受轴向压力时不会出现变形，法兰与筒身的衔接位置设置微小的过渡圆角，避免应力集中导致的法兰根部断裂。安装边界方面，这类衬套的安装需要在基座上加工出与法兰厚度匹配的沉孔，沉孔深度略小于法兰厚度0.1mm左右，保证压装后法兰端面能够紧密贴合安装面，不会出现凸起影响其他部件的装配；筒身的插入深度需要与基座内孔的深度匹配，筒身端面不能超出基座另一侧的安装面，避免干涉其他运动部件。在实际使用中，这类衬套通常采用耐磨金属材质制作，内孔表面可以根据使用工况做相应的表面处理，降低与导杆之间的摩擦系数，减少磨损；轴向开槽的位置通常对称分布在筒壁两侧，保证衬套胀缩时受力均匀，不会出现单侧变形导致的内孔圆度超差。不同于封闭式的刚性衬套，

　　这种开槽结构的衬套在装配时不需要额外的紧固件固定，依靠自身弹性张力即可实现可靠固定，拆装维护也更加便捷，在小载荷、低转速的导向定位场景中，能够兼顾成本与使用性能，替代部分成本更高的直线轴承或者铜套，降低设备的整体制造成本。在建模过程中，需要重点关注开槽的位置精度与槽边的倒角处理，槽的两端需要设置微小的倒角，避免压装时槽边刮伤基座内孔的表面，同时减少应力集中，避免衬套在反复胀缩过程中从槽端位置出现开裂；内孔与法兰端面的垂直度需要严格控制，保证导杆装配后与安装面的垂直度符合设计要求，避免导杆运动时出现别劲、卡滞的问题。
