简易箭击帕拉弗莱查连接结构件

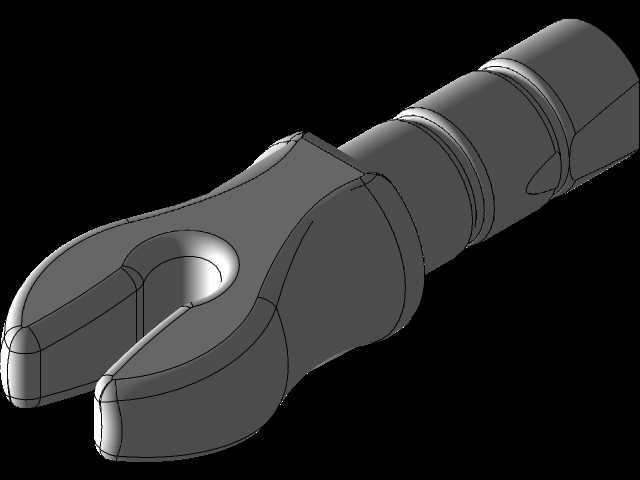

　　在户外弹射装置、轻型击发机构以及小型工装夹具的配套结构中，这类叉形带轴杆的箭击构件是承担力传递与对位卡合的核心零件，日常应用里常见于便携弹射玩具、试验用小型击发装置、甚至部分工装的快速卡位结构中，其结构合理性直接决定整套机构的动作顺畅度与受力可靠性。从实际使用场景来看，该构件前端的叉形开口是核心工作部位，主要作用是卡合待击发的箭杆尾端或者配套的传动销柱，当后端轴杆受到推力或者弹簧复位力作用时，叉口会带动卡合对象沿轴向完成直线推送动作，同时叉口的圆弧过渡设计能避免卡合过程中出现应力割伤零件表面的问题，也能在动作过程中自动补偿小范围的对位偏差，降低装配时的同轴度要求。从设计思路上拆解这个零件，首先是前端叉形工作段的尺寸设定，

　　叉口的开口宽度需要匹配常用箭杆尾端的直径范围，两叉臂的厚度经过受力校核，既能承受击发瞬间的瞬时冲击力，又不会因为壁厚过大增加不必要的运动惯量，叉臂端部做了大圆角导正处理，在对位卡合时即使存在小角度偏移，也能顺着圆角滑入卡合位置，不会出现卡滞顶死的情况。叉形段与后端轴杆的衔接位置做了渐变圆弧过渡，没有采用直角台阶结构，目的是分散应力集中点，避免反复受冲击后在衔接位置出现疲劳断裂，这一点在高频次击发的使用场景下尤为关键，很多同类零件的失效都是出在衔接位置的应力断裂问题上。后端的轴杆部分设计了多道环形凹槽，这些凹槽的作用有两个，一是用来安装限位卡簧或者密封胶圈，实现构件在安装腔体内的轴向位置限定，同时胶圈可以提供动作过程的阻尼感，

　　避免金属硬接触产生的异响与磨损；二是多道凹槽的设计可以适配不同安装深度的腔体，调整卡簧的安装槽位就能改变构件的伸出行程，提升零件的通用适配性。轴杆的尾端做了圆弧收边处理，在与后端的动力件比如弹簧、推杆接触时，不会因为端面棱角割伤动力件的接触面，也能让动力传递的受力点更靠近轴杆中心，减少偏载带来的卡滞风险。从安装边界来看，该零件的整体外轮廓最大尺寸集中在前端叉形段，安装时需要保证叉形段的运动路径上没有结构干涉，叉口的对称面需要与待击发零件的运动轴线保持重合，偏差角度控制在2度以内才能保证卡合顺畅；后端轴杆与安装腔体的配合采用间隙配合，配合间隙控制在0.02mm到0.05mm之间，既能保证轴向滑动顺畅，又不会出现径向晃动影响击发精度。

　　轴杆上的环形凹槽宽度统一为标准卡簧宽度，槽深满足卡簧安装后不会超出轴杆外圆的要求，避免卡簧与安装腔体内壁产生摩擦。在实际建模过程中，这类零件的建模逻辑优先从工作段开始，先确定叉口的开口尺寸与叉臂的受力截面，再向后延伸做衔接过渡与轴杆结构，所有的棱边除了功能需要的锐边外，全部做倒圆角处理，一方面是消除加工后的应力集中，另一方面也避免装配过程中锐边划伤操作人员。需要注意的是叉形段的内侧圆弧面需要与卡合对象的外圆做匹配曲率设计，保证卡合时接触面积足够，不会出现点接触导致的局部压溃问题；轴杆部分的同轴度需要控制在0.01mm以内，否则滑动过程中会出现偏磨，长期使用后会出现动作卡滞的问题。在材料选择上，这类零件如果用于高频击发场景，一般选用中碳钢做调质处理，表面做发黑防锈；如果是用于轻量化的便携装置，也可以选用高强度工程塑料注塑成型，此时轴杆的环形凹槽可以直接与塑料一体成型，不需要后续加工。不同应用场景下，叉口的表面粗糙度要求也有区别，用于金属箭杆卡合的场景，叉口内侧粗糙度需要达到Ra1.6，减少摩擦阻力；用于塑料件卡合的场景，粗糙度达到Ra3.2即可满足使用要求。
