带机械触发结构的接触式光学传感装置

　　这款机械式光学传感装置，核心是通过机械触发行程配合光学通断原理实现位置检测，目前在自动化产线的工件到位检测、工装夹具的夹紧确认、小型设备的行程限位场景中应用十分广泛，相比纯电子触发的传感器，它的抗电磁干扰能力更强，在焊接工位、强电设备周边这类电磁环境复杂的区域，不会因为杂散电磁信号出现误触发，可靠性表现更稳定。

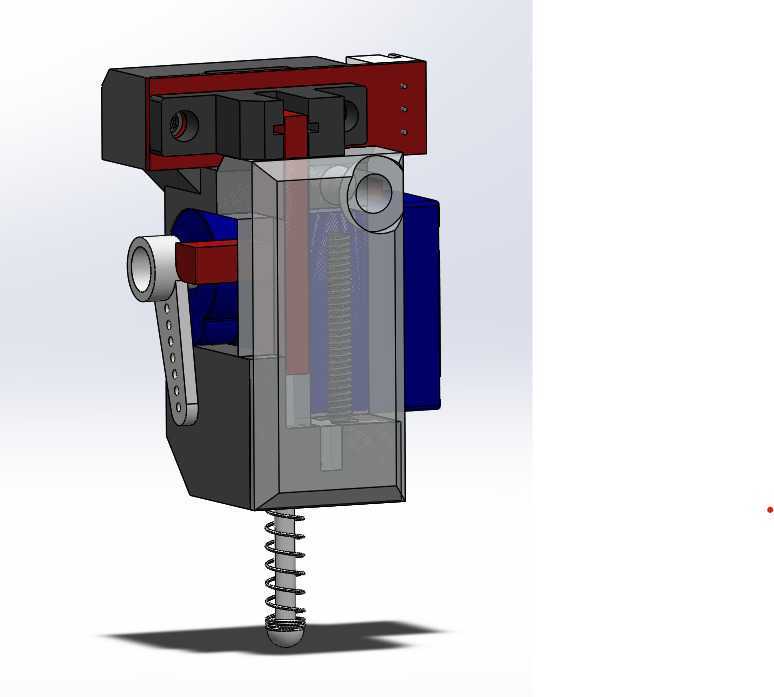

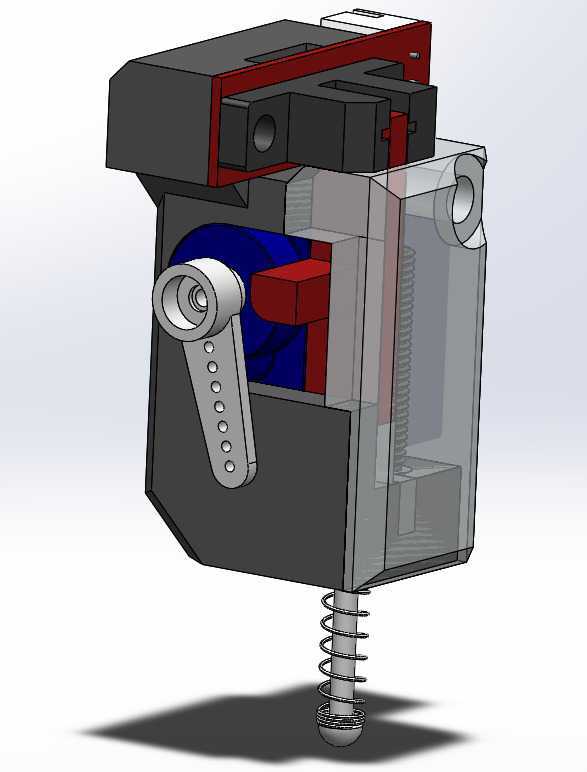

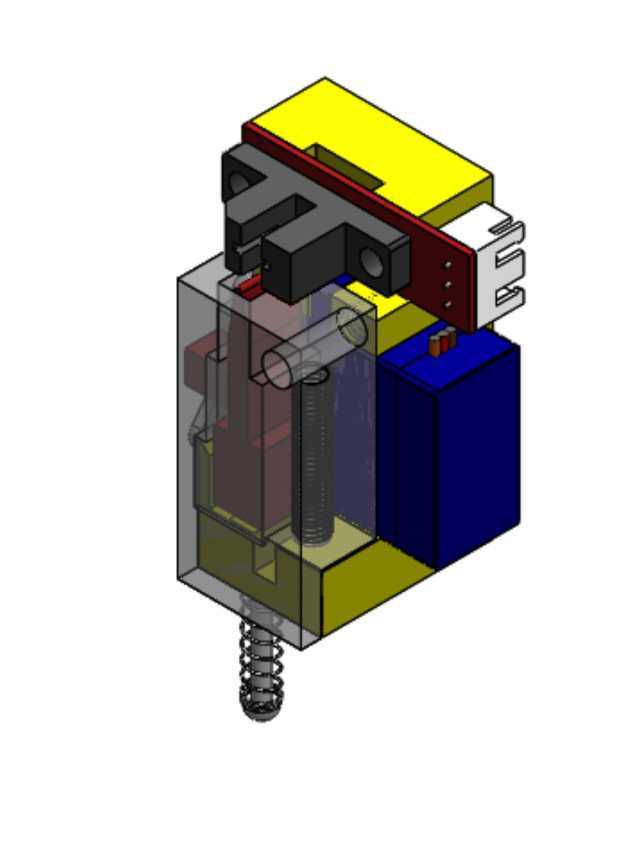

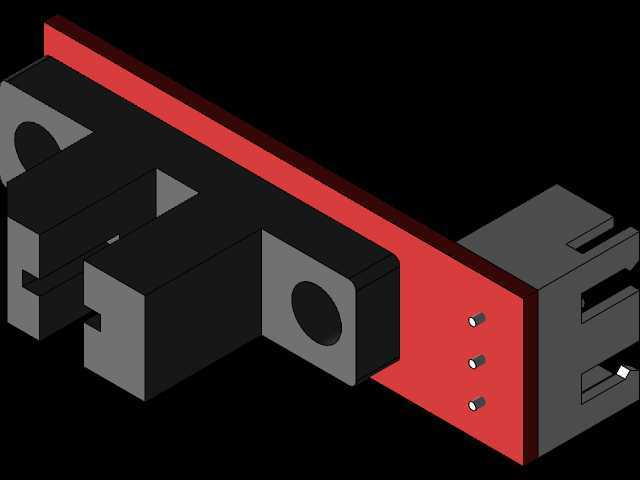

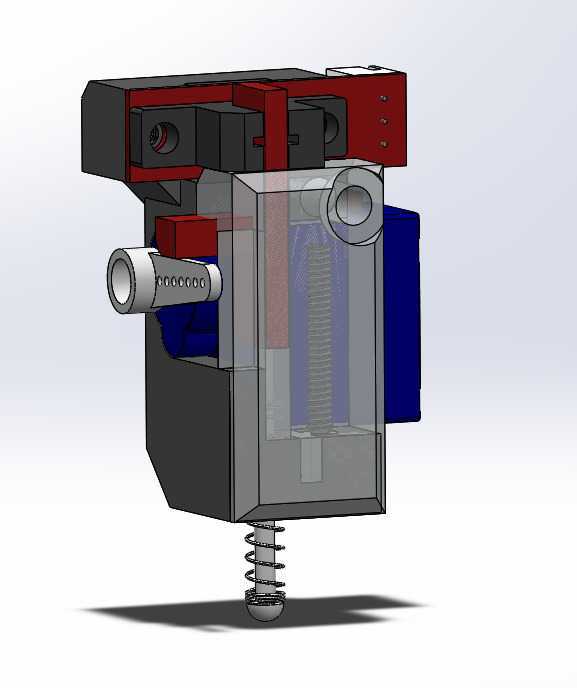

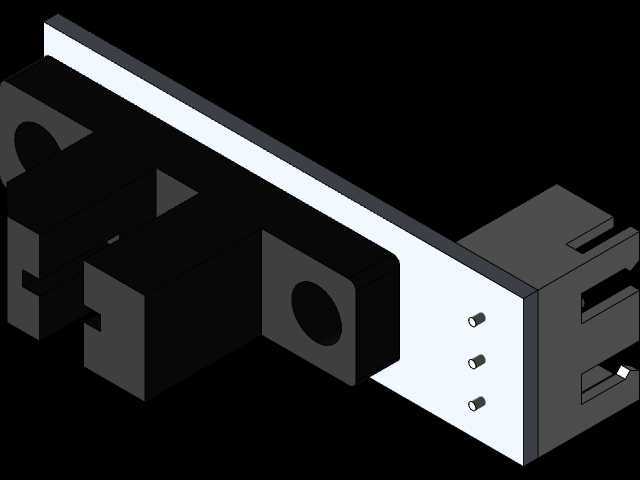

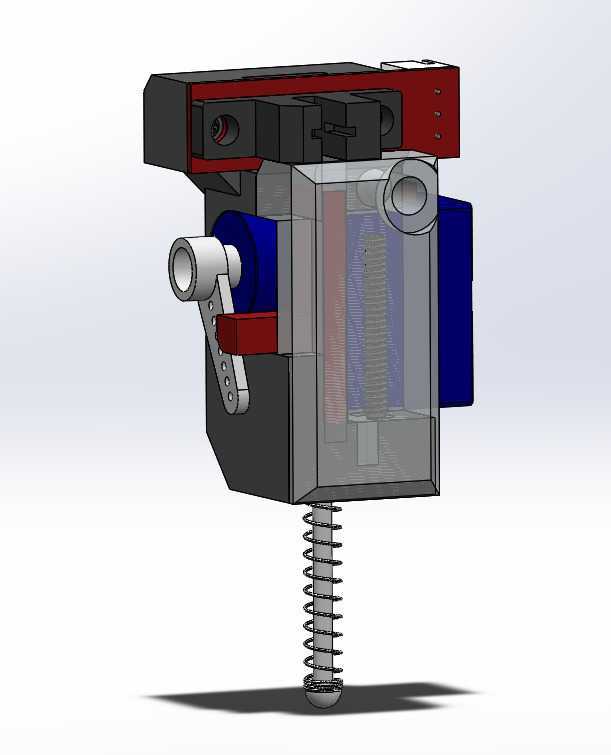

　　从实际使用逻辑来看，装置底部带球形端头的弹簧顶杆是直接的触发执行件，当被检测部件接触到顶杆端头并推动顶杆向上位移时，顶杆上部连接的遮光块会同步移动，遮挡或让出内部光学对射通道，以此输出通断信号，这种机械-光学结合的触发方式，既保留了机械接触式检测的位置确定性，又具备光学信号无触点磨损、响应速度快的优势，不会像纯机械行程开关那样因为触点频繁通断出现烧蚀、接触不良的问题，长期运行的维护频次更低。

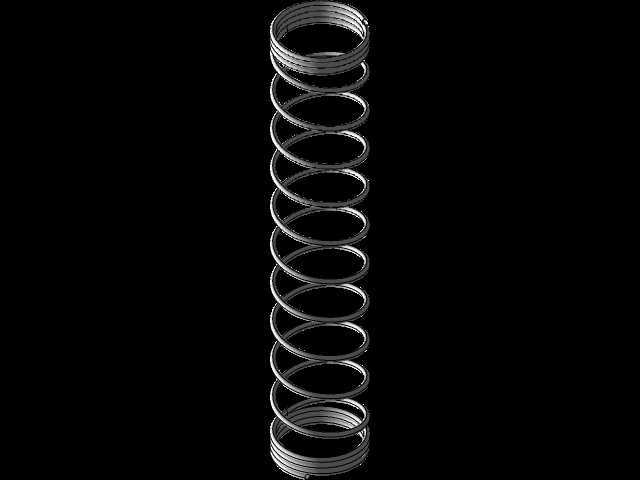

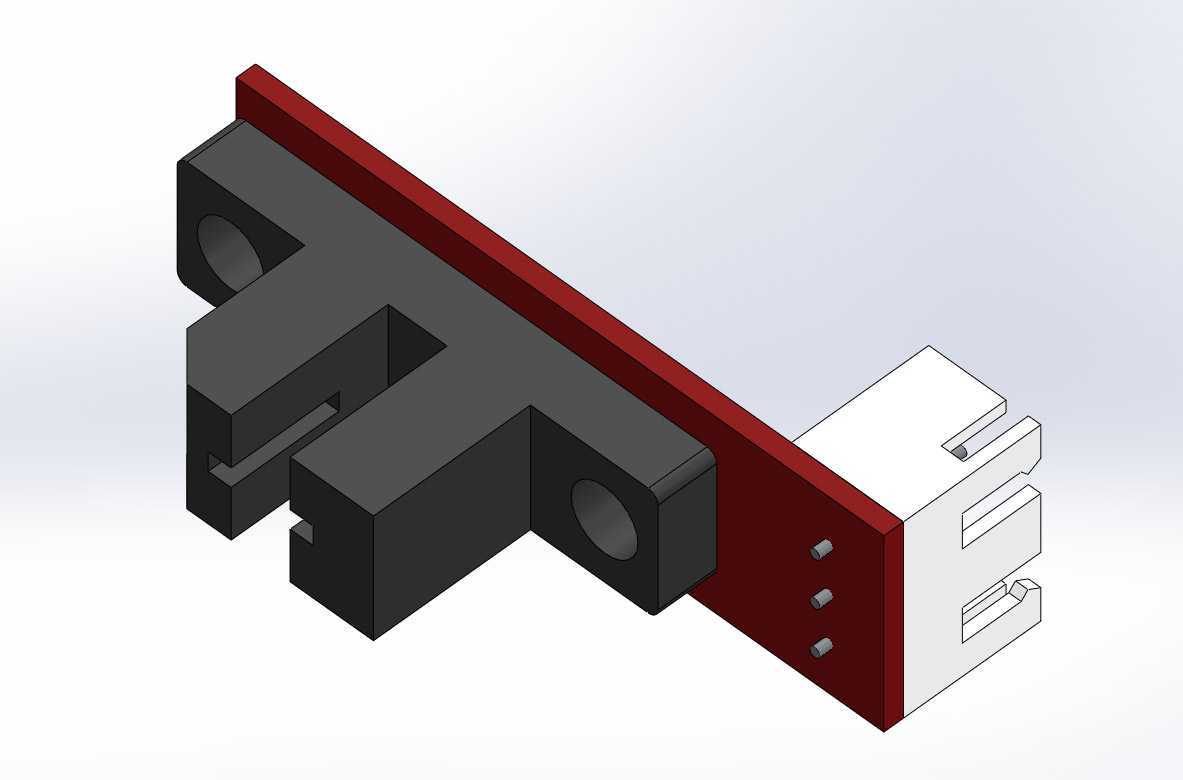

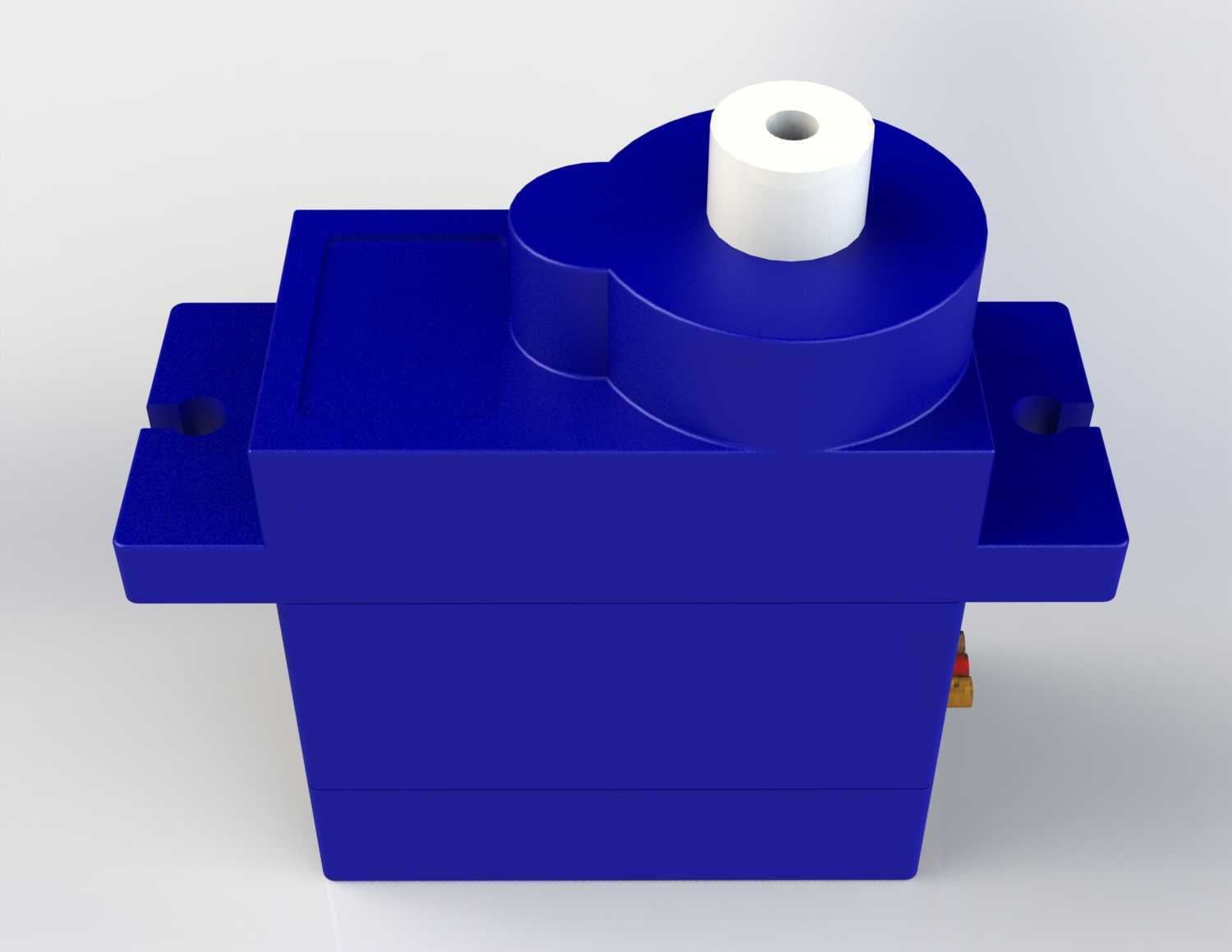

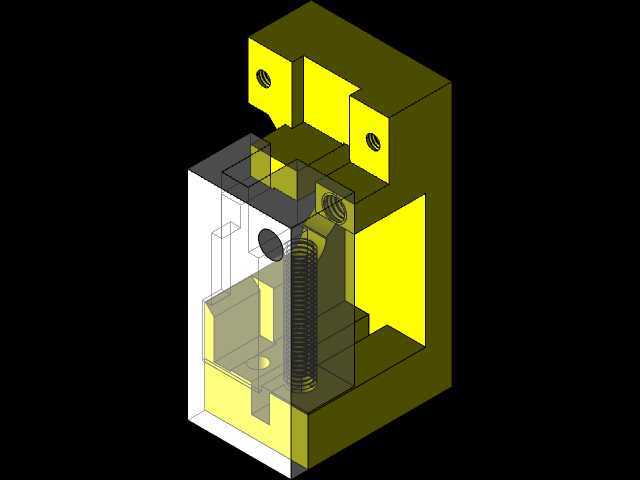

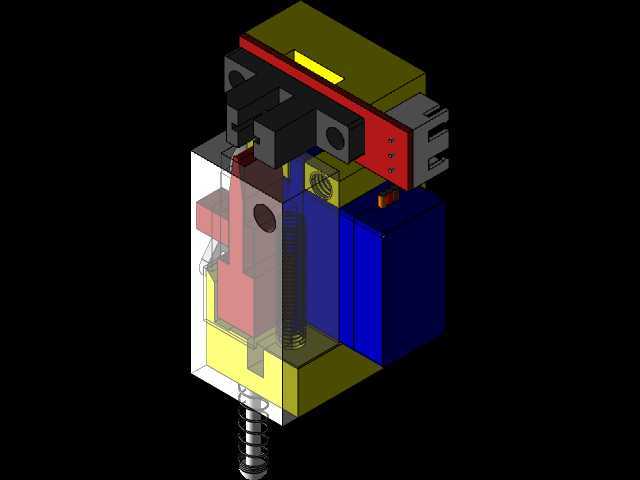

　　设计层面上，整个装置的结构做了分层布局，下部是顶杆与复位弹簧的导向腔体，导向段做了足够的配合长度，避免顶杆伸缩过程中出现卡滞，弹簧的预紧力经过匹配，既不会因为顶杆阻力过大刮伤被检测工件表面，也能在检测完成后快速带动顶杆复位，响应延迟控制在毫秒级；中部是光学对射组件的安装腔，做了半封闭的遮光设计，避免车间环境里的杂散光、切削液雾气、粉尘进入腔体干扰光学信号，两侧的蓝色封装块是光学发射与接收元件的固定位，安装时做了定位止口，不需要反复校准对射角度，装配效率更高；上部是安装固定基座，预留了两个横向的安装孔位，还有顶部的定位凸台，既可以通过侧面锁付的方式固定在设备机架上，也能通过顶部凸台嵌入工装的定位槽里实现快速定位，适配不同的安装场景。

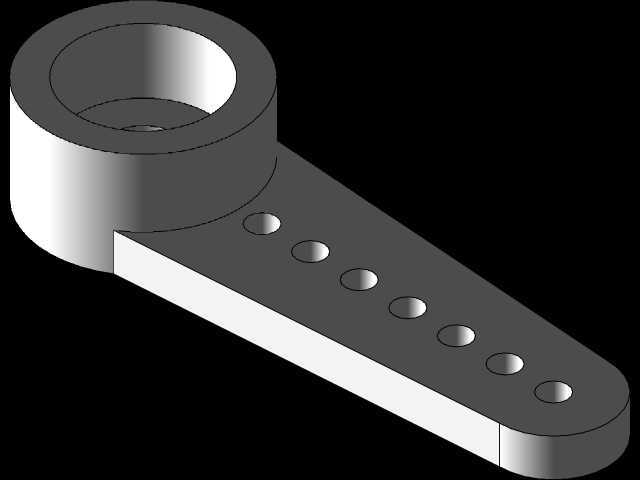

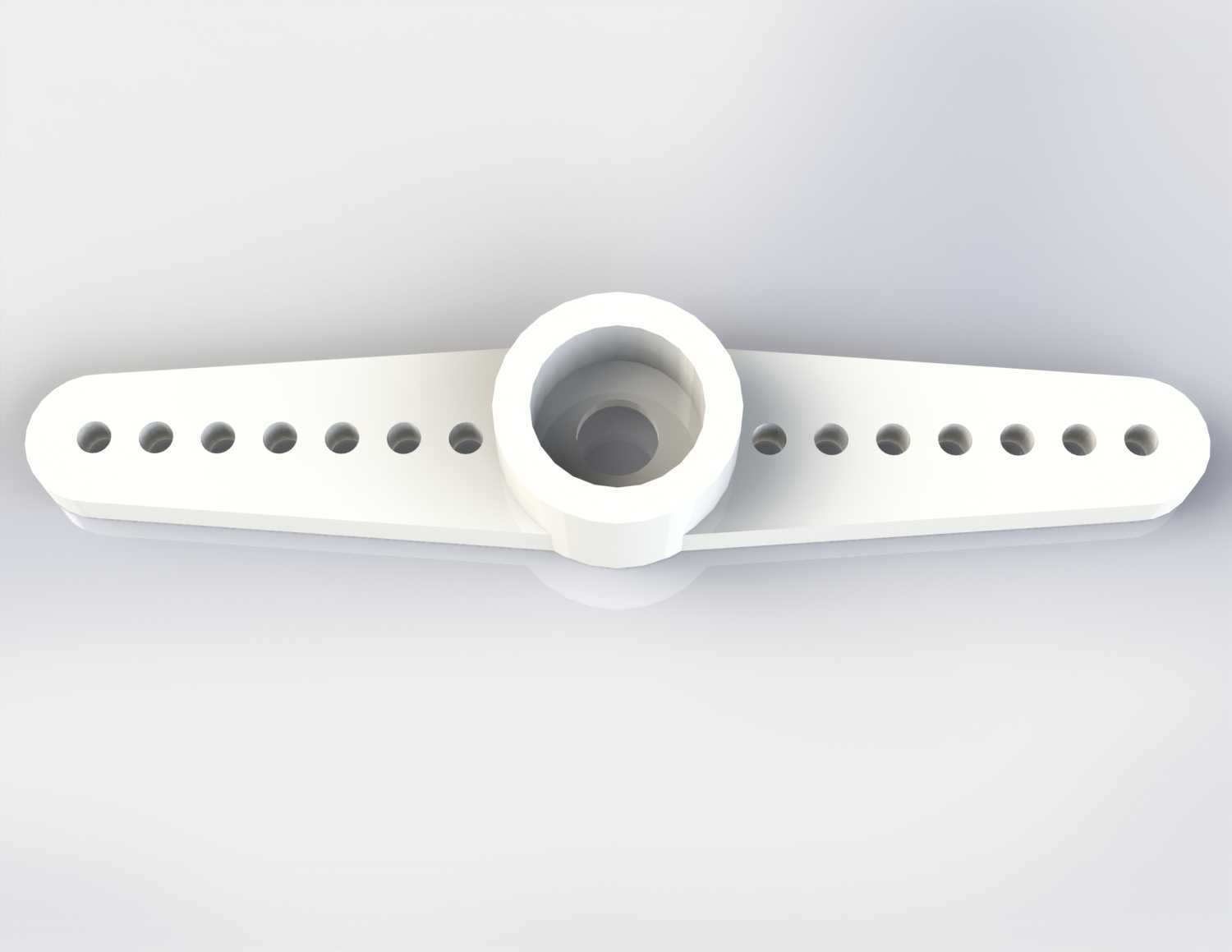

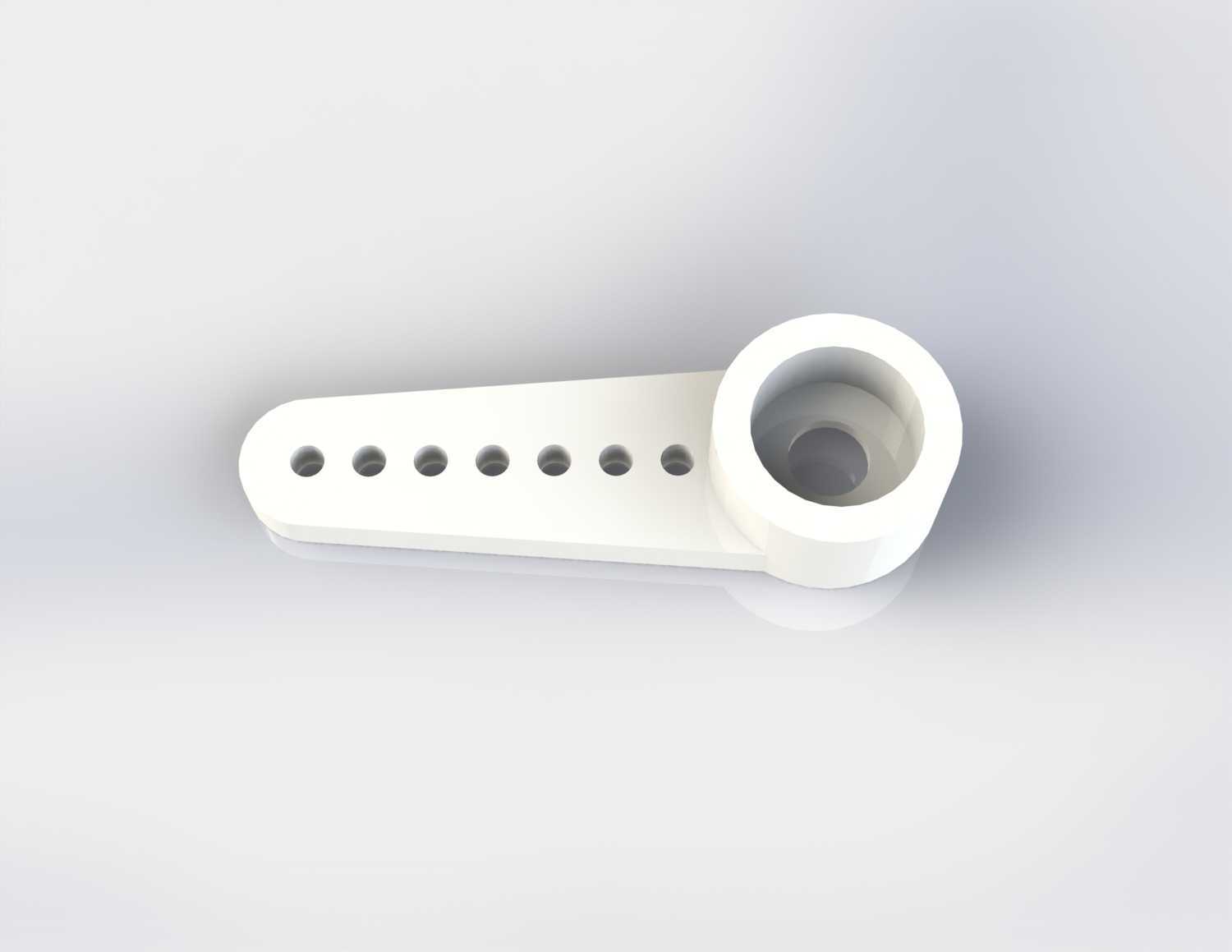

　　安装边界方面，装置整体的外轮廓方正，最大宽度方向的尺寸适配常规的传感器安装支架，顶杆的伸出行程做了限位设计，最大超程量预留了足够的安全余量，即使被检测工件出现过冲，也不会顶坏内部的光学组件，侧面的手动触发拨杆是调试用的辅助结构，设备调试阶段不需要模拟工件触发，直接拨动拨杆就能模拟触发状态，快速校验信号回路是否正常，不用反复移动工件来测试，能节省不少现场调试的时间。

　　从结构细节来看，各个部件的连接都做了防松设计，基座的拼接面采用止口配合，既可以保证装配时的同轴度，也能阻挡粉尘进入内部，顶杆端头的球形设计是为了减少和被检测工件的接触摩擦，不管是平面工件还是带小角度斜面的工件，接触时都不会出现卡滞顶死的情况，弹簧的选型匹配了顶杆的整体重量，垂直安装、水平安装甚至倾斜安装时，复位动作都能顺畅完成，不会因为安装角度变化出现复位不到位的问题。在实际选型适配时，这种结构的传感器尤其适合检测行程不大、需要明确接触位置信号的工位，比如自动化装配线上的零件是否安装到位、夹具的活动压块是否走到指定位置、设备安全门是否完全闭合，相比非接触式的光电传感器，它不需要调整检测距离，也不会因为被检测工件的颜色、表面反光率差异出现检测误差，只要机械结构接触到位就会输出信号，检测一致性更好。
