星型五缸航空活塞发动机结构三维设计

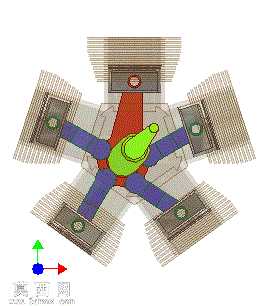

本作品为面向入门学习者打造的星型五缸活塞发动机三维结构模型，采用Autodesk Inventor完成全参数化建模，整体围绕中心曲轴呈放射状均匀排布五个气缸组件，完整还原星型发动机经典的径向布局特征。建模过程中首先搭建中心曲轴基准轴系，以72度周向阵列逻辑完成五个气缸安装位的定位，确保各缸体与中心曲轴箱的同轴度、装配间隙完全符合机械设计公差要求。模型对核心结构做了清晰的分层表达：中心曲轴箱采用半透明磨砂材质渲染，可直观观察内部曲柄连杆机构的运动路径；五个气缸组件分别做了差异化材质区分，缸体散热鳍片采用细密阵列特征建模，还原风冷发动机的散热结构细节，活塞、连杆部件采用金属质感材质，清晰展示往复式动力传递的结构逻辑；顶部进气导流部件采用亮绿色高亮材质，突出进气通路的布局位置。设计思路上侧重教学演示属性，对复杂的进排气门、供油管路等附属结构做了合理简化，保留核心运动机构的结构特征，降低入门学习者的理解门槛。渲染阶段采用正交视角搭配坐标系标识，方便学习者识别各部件的空间位置关系，各装配部件未做过度合并，保留独立的零件特征，可直接用于运动仿真演示，直观展示五缸星型发动机依次做功的运转过程，帮助初学者快速理解径向活塞发动机的工作原理与结构组成。模型各部件的连接关系完全符合实际装配逻辑，缸体与曲轴箱的连接位、活塞与连杆的铰接位、连杆与曲柄的配合位都做了准确的结构还原，既保证了教学演示的直观性，也具备基础的结构合理性，可作为动力机械入门教学的演示素材使用。
