汽车发动机进排气门带弹簧组件结构设计

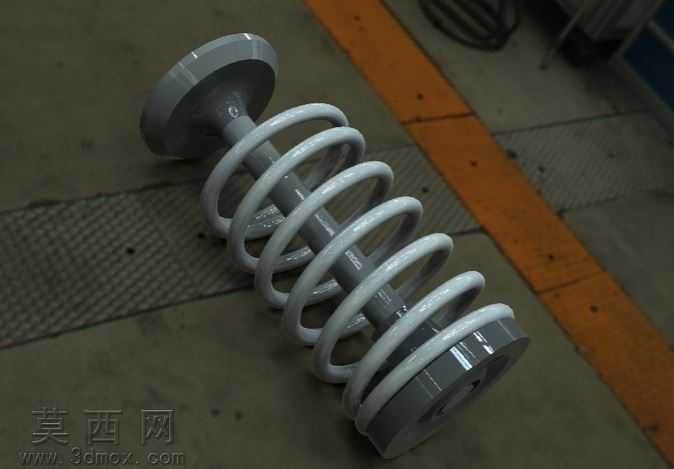

本模型为内燃机配气机构核心的气门带弹簧组件，建模阶段以实际发动机气门的工作工况为核心依据，首先梳理气门与弹簧的装配逻辑：气门杆身与弹簧内圈保持同轴配合，气门盘部的锥面密封结构、弹簧两端的磨平支撑端面均按照实际零部件的加工公差要求进行尺寸约束，确保各部件装配无干涉，可直观呈现气门往复运动时弹簧的压缩复位工作状态。建模过程中先构建气门主体：采用旋转特征生成气门盘部的密封锥面与长直杆身，对盘部与杆身的过渡位置做圆角处理，还原实际零件的应力分散结构设计，避免应力集中导致的部件失效；随后构建气门弹簧，采用螺旋线扫描特征生成等节距圆柱螺旋弹簧结构，对弹簧两端的支撑圈做并圈磨平处理，还原实际弹簧安装时的端面贴合要求，保证弹簧受力均匀。材质与渲染层面，为气门部件赋予合金钢材质，调整材质参数呈现金属调质处理后的哑光深灰质感，表面添加细微的机加工纹理，还原气门杆身高精度磨削加工的表面特征；为弹簧赋予弹簧钢材质，表面做轻微的氧化处理质感，区分弹簧与气门的材质视觉差异，同时添加柔和的工业环境光，突出部件的轮廓结构与装配关系，让模型整体呈现出真实工业零部件的质感。结构设计上充分考虑气门组件的实际功能需求：气门杆身的直径、弹簧的线径、节距、中径参数均参考小排量内燃机的实际配气参数设定，弹簧的预压长度、工作行程均做了合理的参数化约束，可通过调整参数适配不同排量发动机的配气需求，模型完整还原了气门组件的核心结构特征，可用于配气机构的原理演示、结构教学，也可作为发动机整机装配的子部件使用，帮助理解内燃机配气系统的工作逻辑与零部件配合关系。
