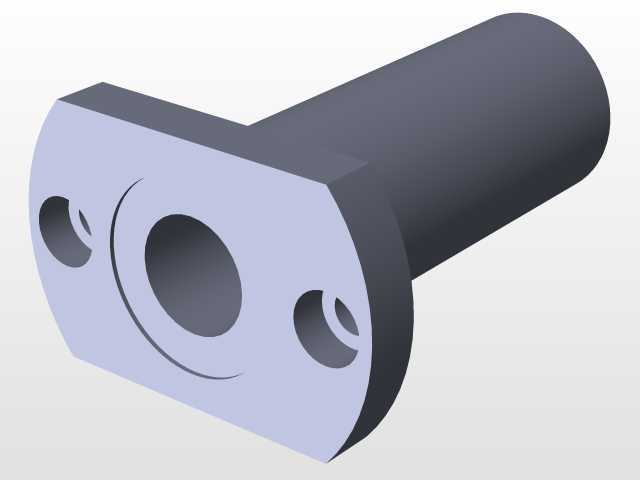

LMH12LUU双切边法兰直线轴承结构

项目分类:通用机械零部件 发布时间:2021-12-19 ID:463429
  • LMH12LUU双切边法兰直线轴承结构

  在自动化生产线的直线往复运动工位、包装设备的推料机构、3D打印设备的轴向运动模组以及各类检测设备的滑台导向结构中,这类双切边法兰型直线轴承是应用频次极高的导向支撑部件。区别于标准圆法兰直线轴承,这款LMH12LUU型号的轴承采用了两侧切边的法兰安装结构,在安装空间受限的场景下,能够有效缩减法兰侧的占用宽度,不需要为圆形法兰预留完整的圆周安装空间,在紧凑型滑台、窄幅导轨安装座的设计中适配性更强。

  从功能特性来看,这类轴承的核心作用是为光轴类导向轴提供低摩擦的直线滑动支撑,轴承内置的保持架可以均匀排布滚动体,让轴在做往复直线运动时,滚动摩擦阻力保持稳定,不会出现卡顿或者爬行的问题,能够承受一定的径向载荷,适配中低速、轻载到中等载荷的直线运动场景。和无法兰的直线轴承相比,自带的一体化法兰结构不需要额外设计轴承压盖、轴向定位挡圈,安装时直接通过法兰上的两个安装孔位拧入紧固件,就可以完成轴承的轴向与径向定位,大幅简化安装座的加工工序,也能减少装配环节的累计误差。

  设计这款轴承的三维结构时,首先要明确核心的安装边界尺寸:轴承的主体套筒部分为等直径圆柱结构,长度匹配对应12mm内径光轴的标准支撑行程需求,套筒的外径公差需要和安装座的孔位公差做基孔制配合,通常采用过渡配合或者小间隙配合,保证轴承装入安装座后不会出现径向窜动。前端的切边法兰部分,两个平行的切边平面之间的距离是安装时的关键宽度尺寸,设计安装座的法兰沉台时,沉台的宽度需要略大于这个切边间距,深度匹配法兰的厚度,保证法兰端面可以和安装座端面完全贴合,不会出现倾斜。法兰上的两个安装孔为对称分布,孔位的中心距需要严格匹配行业通用标准,确保不同厂商生产的同型号轴承可以直接互换,不需要重新调整安装座的孔位。

  从结构细节来看,轴承的内孔是和导向轴直接配合的工作面,表面粗糙度需要控制在较低的范围,保证滚动体运行顺畅,套筒的外圆柱面是和安装座配合的定位面,圆柱度公差需要严格控制,避免装入安装座后出现轴承内孔变形,导致导向轴卡滞。法兰和套筒的连接位置做了微小的过渡圆角,既可以减少应力集中,避免安装时受力导致法兰根部断裂,也能在压装轴承时起到导向作用,不会因为锐边刮蹭安装座的孔壁。

  在实际设备选型应用中,这类轴承常搭配同直径的镀铬硬轴使用,轴的表面硬度需要达到HRC60以上,表面粗糙度达到Ra0.8以下,才能保证轴承的使用寿命。在安装时,要保证两个对向安装的轴承同轴度控制在允许范围内,否则会出现运动阻力增大、磨损加快的问题。相比其他类型的直线导向部件,这类法兰直线轴承的成本更低,安装维护更简便,更换时只需要拆下法兰上的紧固件就可以将轴承从安装座中抽出,不需要拆解整个滑台结构,在通用自动化设备、轻工机械、小型专用机床的直线运动结构中应用十分广泛。设计三维模型时,需要把法兰的切边轮廓、安装孔位置、套筒的内外径尺寸、端部的倒角细节都准确还原,方便设计人员直接调用到装配体中做干涉检查、安装空间校核,不需要重新测绘建模,能够大幅缩短设备设计的周期。
