工业级交流转直流开关电源结构设计

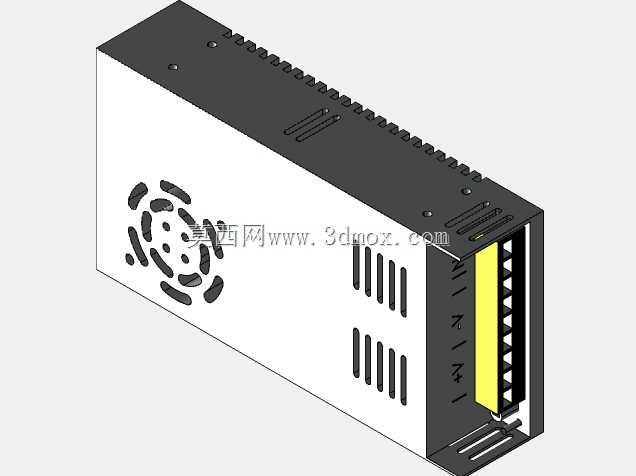

这款交直流转换电源单元，是面向工业自动化控制场景开发的供电核心部件，主要承担将工业现场通用交流市电转换为稳定低压直流输出的功能，可为PLC控制模块、工业传感器、小型执行机构、工控机外设等多种现场设备提供持续可靠的电力供给，适配车间生产线、设备控制柜、户外小型工控站点等多种部署环境。从功能特性来看，该电源采用成熟的AC-DC转换拓扑结构，内置滤波、稳压、过流保护、过压保护、短路保护多重电路模块，能够在电网电压存在小幅波动的工况下维持输出电压的稳定，避免后端精密工控元件因供电异常出现损坏或数据丢失问题，同时自带的多重防护机制可在负载端出现故障时快速切断输出回路，降低故障扩散的风险。在设计思路上，整体采用长方体封闭式金属壳体结构，壳体主体选用冷轧钢板材质，表面做喷塑绝缘处理，既可以屏蔽内部电路产生的电磁干扰，避免对周边敏感工控设备造成信号影响，也能阻挡车间内的粉尘、金属碎屑侵入内部电路，提升设备在复杂工业环境下的运行可靠性。壳体侧面设计有阵列式通风槽与圆形离心风扇安装位，通过强制风冷的方式带走内部功率元件工作时产生的热量，保证电源在满负载运行状态下核心元件温度处于合理区间，延长设备整体使用寿命。输出端采用标准插拔式接线端子排，端子旁印有清晰的正负极与输出电压标识，方便现场施工人员快速完成接线操作，降低接线错误的概率。从安装边界来看，该电源整体外形规整，壳体背部预留有标准DIN导轨安装卡扣位，也支持通过螺丝直接固定在控制柜安装板上，可适配市面上绝大多数标准工控柜体的安装空间，接线端预留的操作间隙充足，无需额外预留过大的维护空间，能够有效提升控制柜内部的空间利用率，适合在紧凑化的小型工控系统中部署使用。
