工业机器人用四吸盘真空拾取执行机构

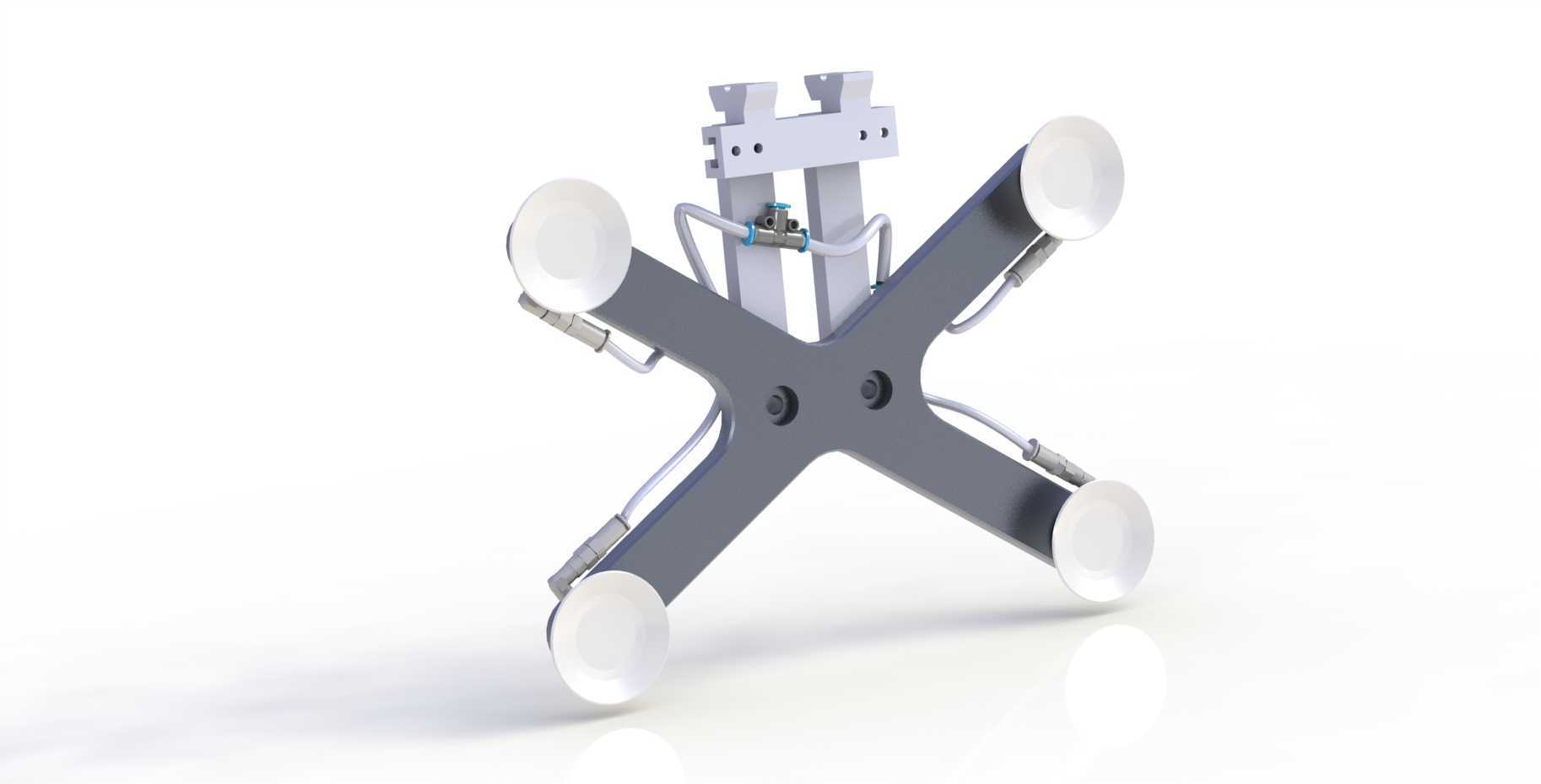

　　这套四吸盘真空拾取执行机构，主要适配工业机器人末端安装场景，常见于3C电子装配、食品包装分拣、平板玻璃转运、注塑件取件这类需要非接触式无损抓取的工位，相比夹爪式执行器，它不会在工件表面留下夹痕，也能适配表面平整但外形轮廓不规则的扁平类工件，比如手机玻璃盖板、注塑成型的塑料壳体、包装好的纸盒、薄金属板材都能稳定拾取。从结构设计来看，主体采用X型交叉布置的承载臂，四个吸盘分别安装在X臂的四个端点位置，这种布局的好处是吸附点的受力分布更均匀，当拾取长宽比接近1的方形、圆形扁平工件时，四个吸盘的吸附力合力点刚好落在工件重心附近，搬运过程中不会出现工件倾斜、脱落的问题，相比单吸盘或者双吸盘结构，它的抗偏载能力更强，能适配的工件尺寸范围也更宽。

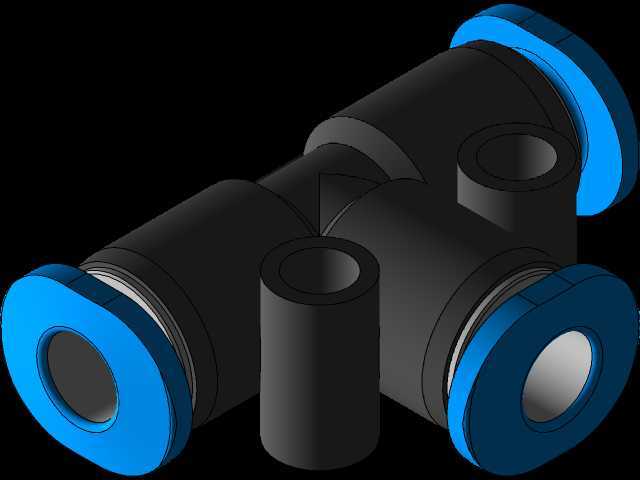

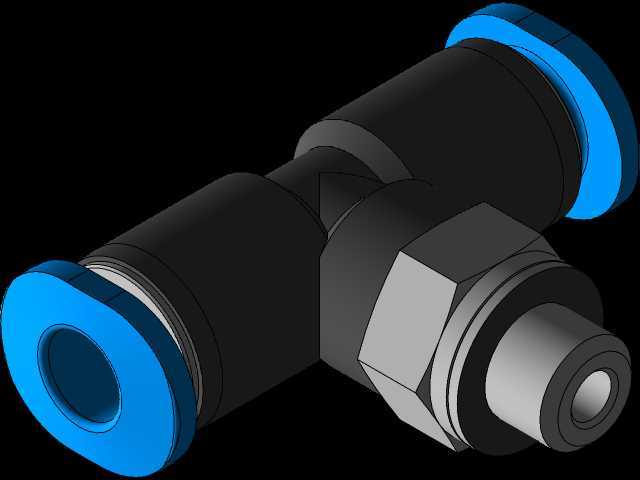

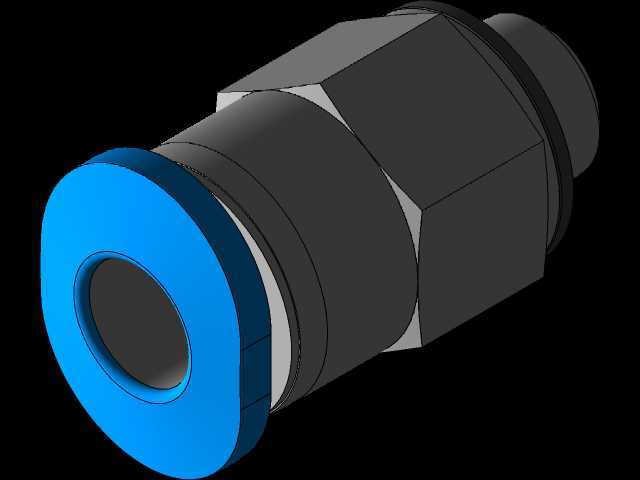

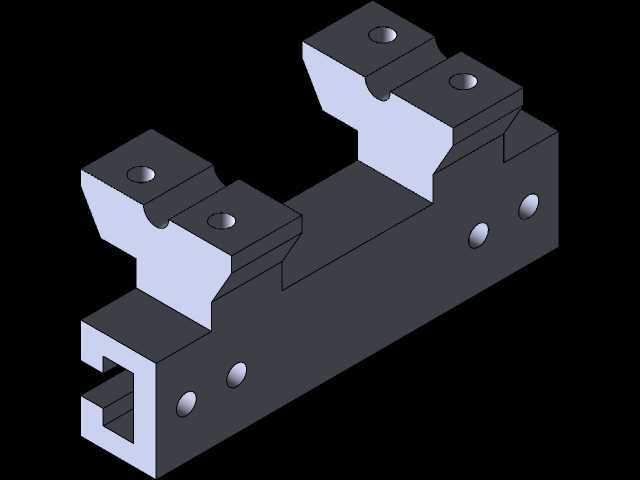

　　承载臂上方的安装座采用标准的机器人末端法兰接口设计，安装时可以直接和主流六轴工业机器人、SCARA机器人的末端输出法兰对接，不需要额外制作过渡转接板，安装座上预留了真空管路的走线槽，所有气管都沿着承载臂的内侧布置，不会在机器人运动过程中出现管路剐蹭、缠绕的问题，气管接头采用快插式结构，后期维护更换吸盘或者检修气路时不需要复杂的工具就能完成拆装。设计阶段首先考虑的是安装边界问题，整套执行机构的整体高度控制在适配常规机器人末端的安全行程范围内，不会因为执行机构自身高度过大，挤占机器人的有效工作行程，X型臂的展开尺寸经过校核，当拾取最大尺寸的方形工件时，吸盘边缘不会超出工件轮廓太多，避免搬运过程中吸盘剐蹭到周边的工装或者料架，

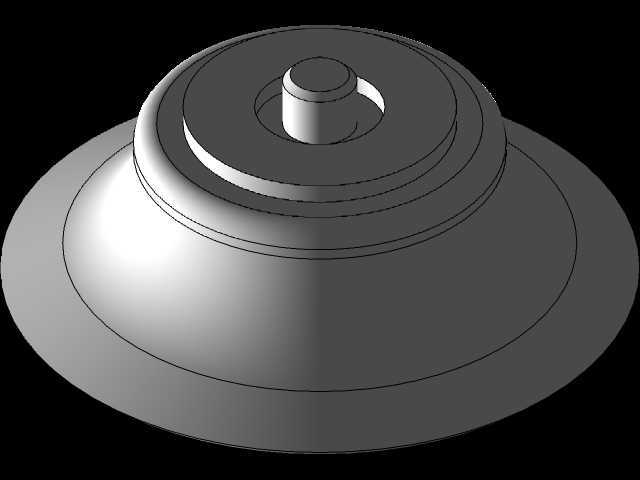

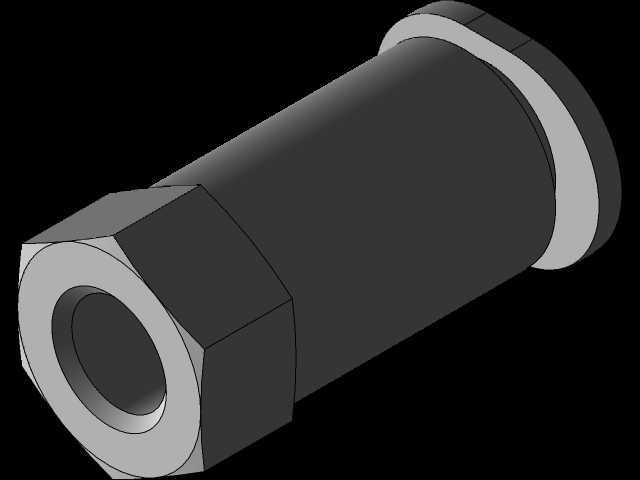

　　同时最小吸附间距也做了限位设计，拾取小尺寸工件时四个吸盘不会互相干涉。气路部分采用集成式真空回路设计，四个吸盘的气路既可以同步通断实现整体拾取，也可以根据实际工况关闭其中一到两个吸盘的气路，适配异形工件的吸附需求，每个吸盘支路上都预留了真空压力检测的安装位，现场使用时可以加装压力传感器，实时检测每个吸盘的真空度，一旦某个吸盘出现泄漏导致压力不足，系统可以及时触发报警，避免工件掉落造成生产事故。吸盘采用的是标准工业真空吸盘，根据拾取工件的材质不同，可以更换丁腈橡胶、硅胶、聚氨酯等不同材质的吸盘，比如拾取表面粗糙的工件可以选用带唇边的软质吸盘，拾取高温工件可以选用耐高温的硅胶吸盘，不需要改动主体结构就能完成适配。

　　承载臂的材质选用高强度铝合金，在保证整体结构刚性的前提下尽可能降低自身重量，减少机器人末端的负载负担，毕竟机器人末端负载每增加一点，对机器人的负载选型要求就会提升一档，轻量化设计能让这套执行机构适配更多中小负载的工业机器人，降低整线的设备投入成本。实际使用过程中，这套执行机构的拾取节拍可以满足大部分自动化产线的需求，真空建立和释放的响应速度快，不会因为气路延迟影响产线节拍，X型臂的四个臂上都预留了吸盘安装位置的调节槽，可以根据日常生产的工件尺寸，调整四个吸盘的安装间距，不需要更换整个承载臂就能适配不同规格的工件，换型调整的时间很短，适合多品种小批量的柔性生产场景。安装座的连接位置做了定位销孔设计，每次拆装都能保证执行机构和机器人法兰的相对位置精度，不需要重新标定TCP点，减少设备维护后的调试时间。气路的总进气口设置在安装座的侧面，和机器人本体上的气管出口位置对应，走线更顺畅，不会出现气管弯折导致气路不通的问题。整套结构没有复杂的传动部件，日常维护只需要定期检查吸盘磨损情况、气管有没有老化漏气即可，维护成本很低，适合在自动化产线上长期连续运行。
