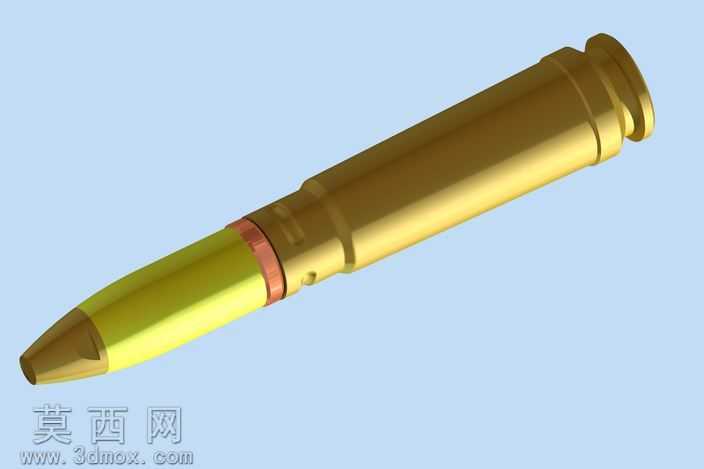

13毫米MG131机枪弹药三维建模作品

本作品为13毫米口径MG131机枪所用弹药的三维建模成果，建模过程依托Autodesk Inventor平台完成，整体遵循实物等比例还原的设计思路，完整复现了该型弹药的全结构细节。建模初期先梳理该型弹药的结构组成，将整体拆分为弹头、弹壳、紧口铜箍三个核心独立部件分别开展建模工作，针对弹壳部分，采用旋转凸台特征生成基础回转体轮廓，精准还原弹壳从底部缘膛到壳体锥面、斜肩定位段的弧度变化，对弹壳底部的拉壳钩槽、底火安装凹位采用拉伸切除与环形阵列结合的方式制作，保证各部位尺寸比例与实物完全匹配；弹头部分同样以旋转特征为基础，还原被甲弹头的弧形尖顶、圆柱定心部的结构过渡，对弹头与弹壳结合位置的紧口凹槽做了精细化处理，保证装配后结构贴合度符合真实弹药的装配逻辑。材质与渲染阶段，为弹壳主体赋予黄铜金属材质，调整材质的粗糙度、金属度参数，还原黄铜弹壳经加工后的温润金属光泽与细微表面质感；弹头被甲部分采用覆铜钢材质参数，调整反光特性使其与弹壳黄铜材质形成明确视觉区分；弹壳与弹头之间的密封铜箍赋予紫铜材质，通过调整色彩饱和度与粗糙度，突出紫铜偏红的金属色泽与软质金属的表面质感，渲染时采用柔和的侧向打光方案，突出弹体表面的曲面光影过渡，清晰展现各段结构的轮廓分界。结构设计上严格遵循该型航空机枪弹的真实尺寸规范，弹壳的锥度、弹头的弧形系数、各段直径比例均参考实物测绘数据设定，各独立部件保留完整的装配约束关系，可实现虚拟拆解查看内部配合逻辑，模型整体布线规整，无冗余几何特征，曲面过渡顺滑无破面，既可以用于军事装备科普展示、虚拟场景装配素材，也可作为相关机械结构教学的参考案例，完整展现了回转类军工零部件的三维建模流程与材质渲染技巧，通过对细节的精准把控实现了实物特征的高度还原。
