高架桁架式长距离陆上物料输送设备

　　这类高架桁架式带式输送设备，多用于散料、成件物料的长距离连续转运场景，常见于矿山开采、港口散货堆存、建材生产、厂区内部物料跨区域转运等工况，相比地面铺设的输送线，高架布置能完全规避地面通行、场地占用的冲突，不需要额外开挖地面做基础预埋的大范围作业，能适配复杂起伏的厂区地形，甚至跨道路、跨低矮建构筑物布置，大幅提升场地的空间利用率。

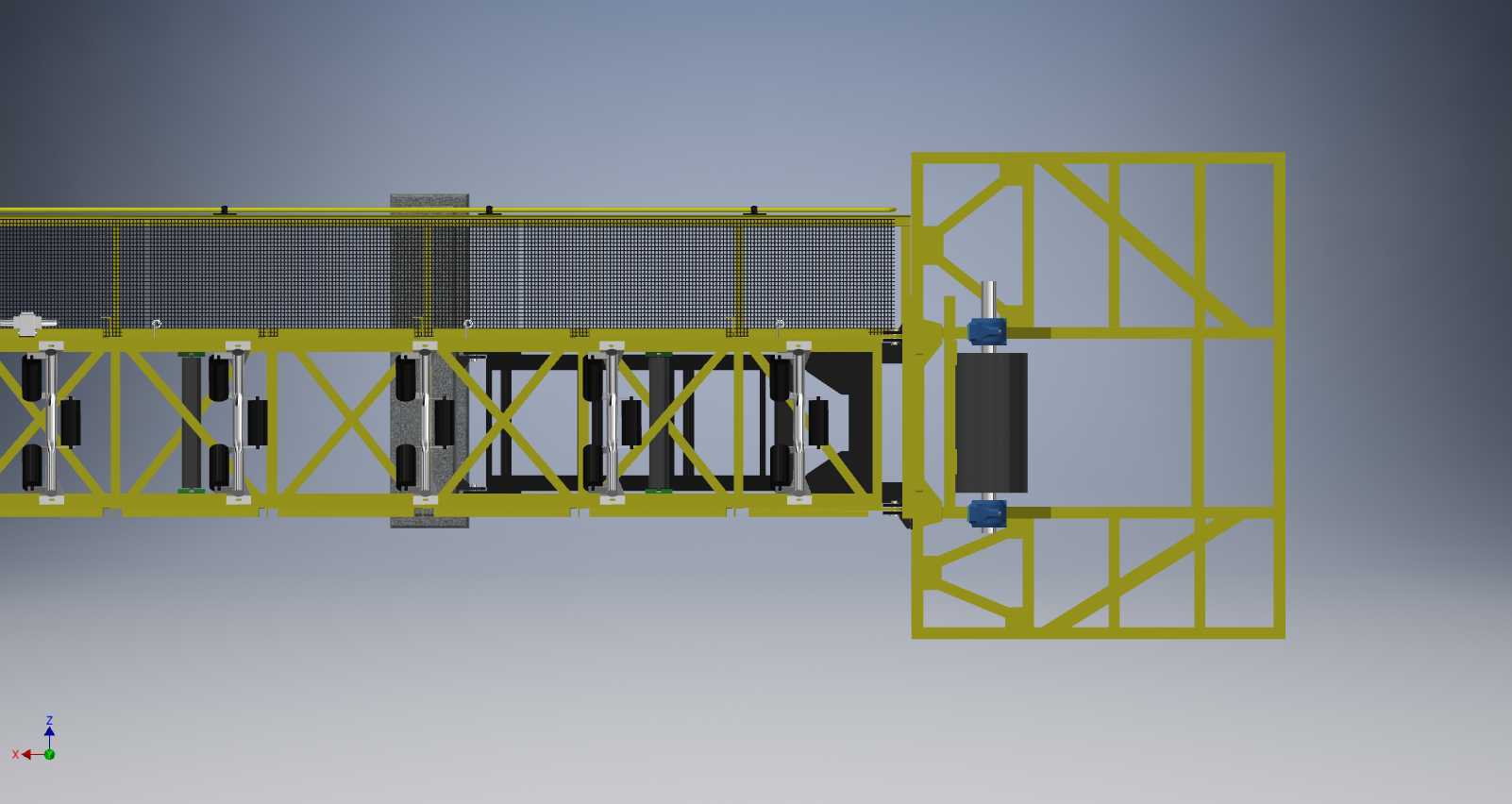

　　从结构设计逻辑来看，整体采用空间桁架作为主承载机架，相比同跨度的型钢焊接梁架，桁架结构通过杆件的拉压受力传递载荷，在保证整体刚度、抗扭性能的前提下，能大幅降低机架自重，减少下部支撑结构的载荷负担，长距离布置时的材料成本控制优势非常明显。主桁架沿输送方向分段模块化设计，每段桁架的连接端采用标准化的法兰对接结构，现场安装时不需要大量的现场焊接作业，能大幅缩短现场安装周期，也方便后期运维时对局部磨损、变形的段节进行单独更换，不需要拆解整段输送线。

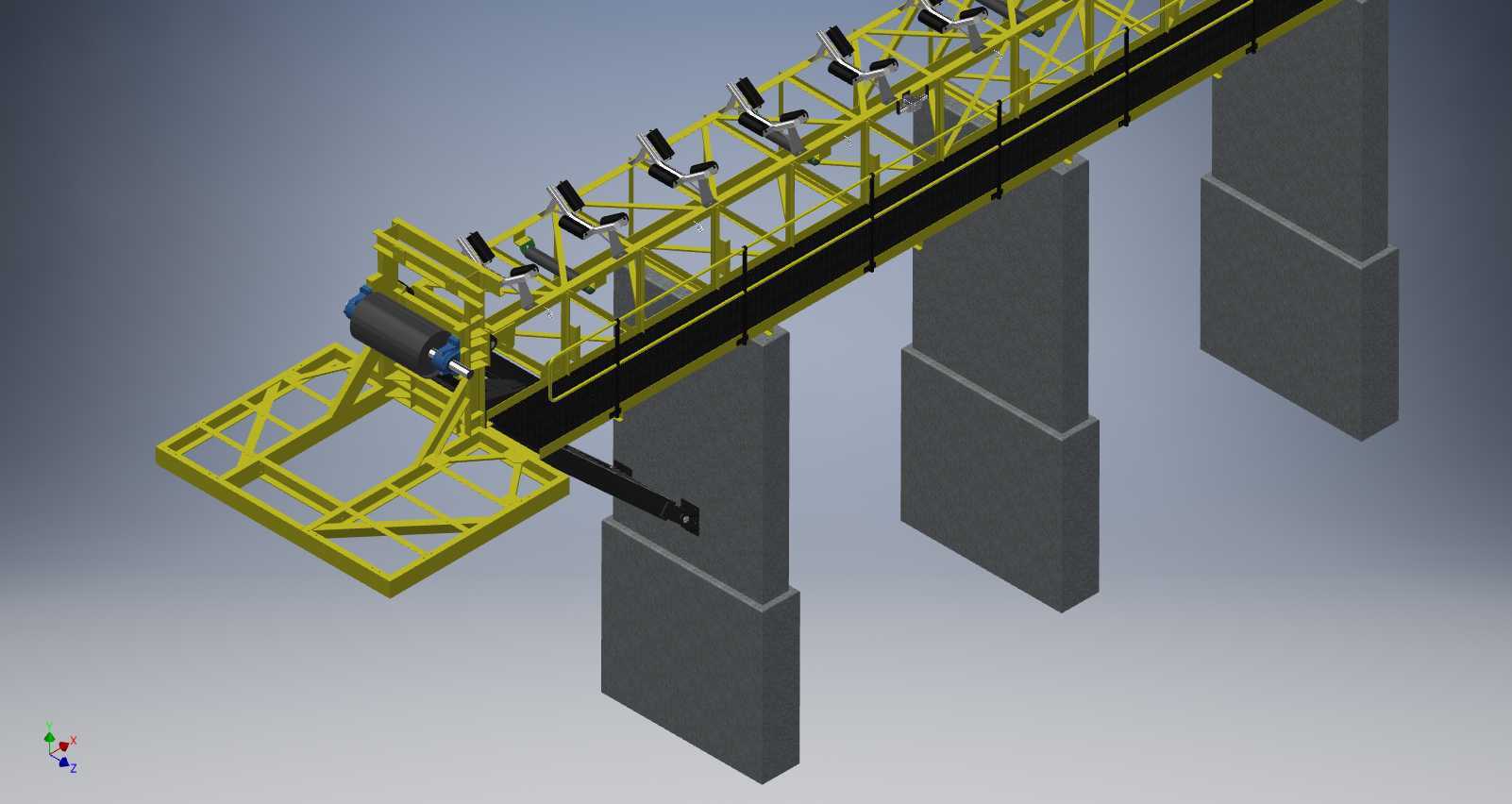

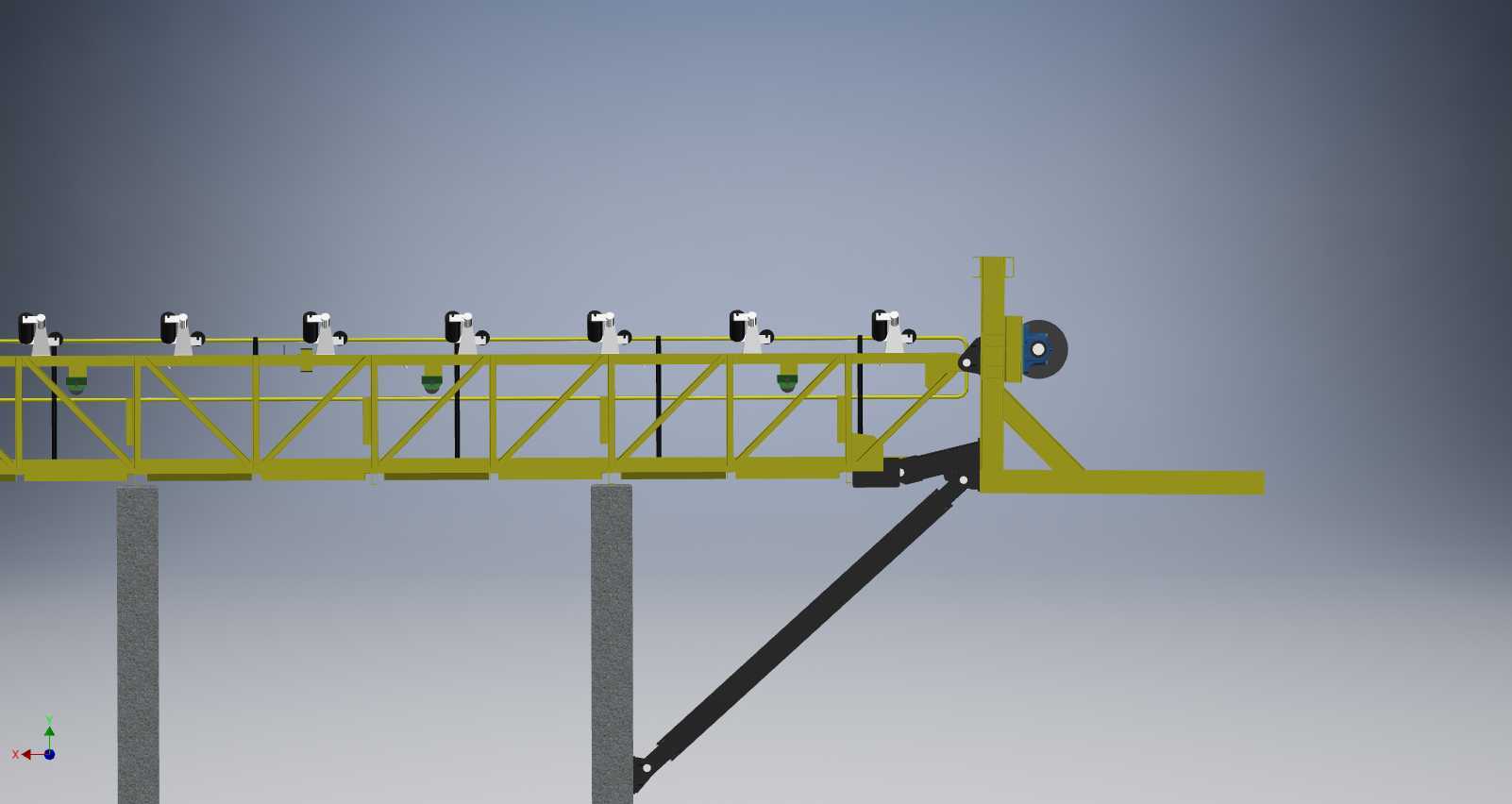

　　下部的支撑立柱采用变截面的混凝土支墩结构，底部做扩大基础承载，能将上部机架、输送带、物料的总载荷均匀传递到地基持力层，支墩顶部设置预埋的连接钢板，和桁架底部的支座通过螺栓铰接，这种铰接设计能释放温度变化带来的桁架纵向伸缩应力，避免长距离钢结构热胀冷缩产生的结构内应力累积，导致机架变形、焊缝开裂的问题。支墩的布置间距根据桁架的承载能力、输送物料的容重做匹配设计，常规散料输送工况下支墩间距控制在合理区间，既不会因为间距过小增加支墩的建设成本，也不会因为间距过大导致桁架下挠超标，影响输送带的正常运行。

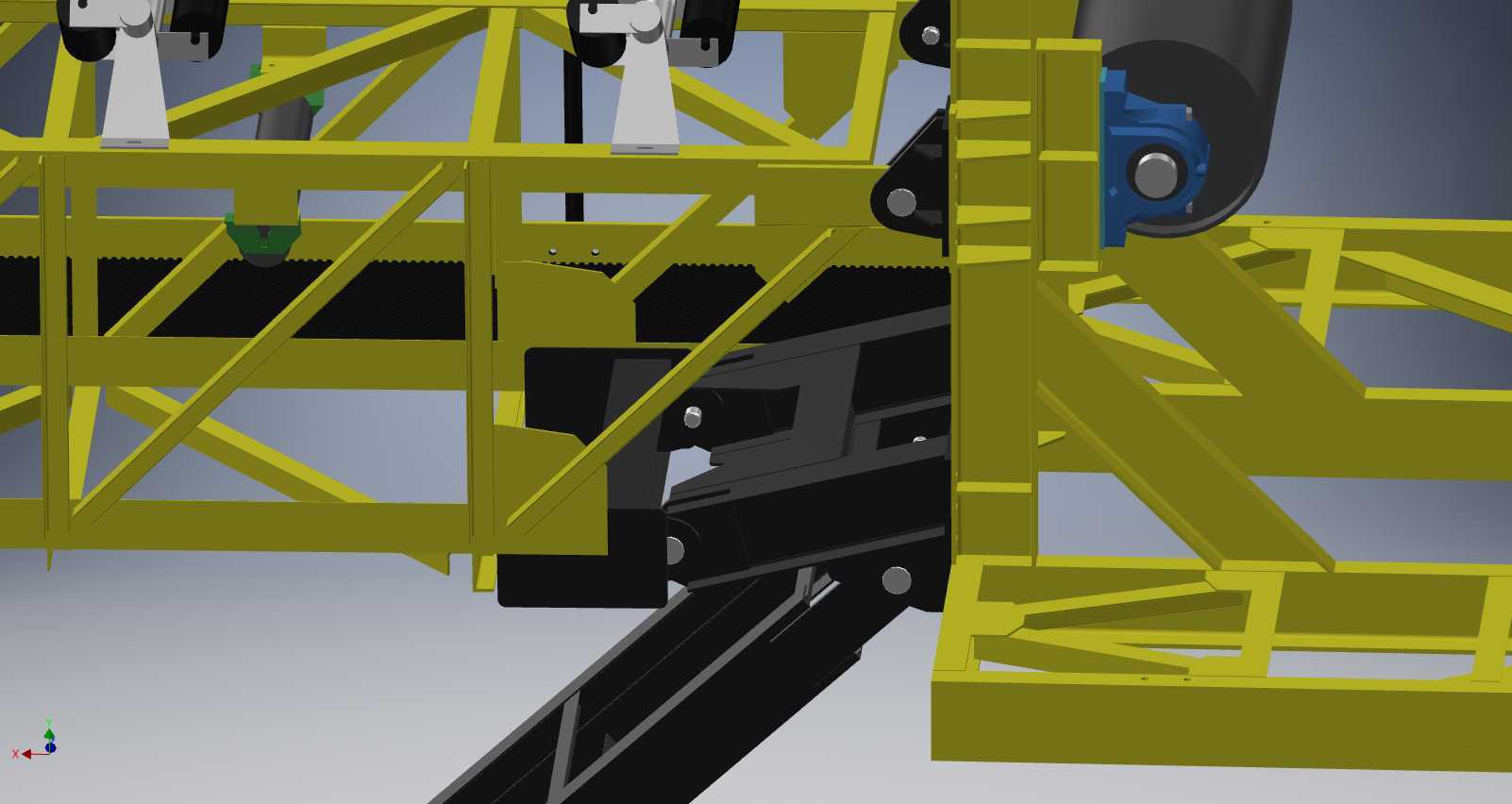

　　输送面的承载托辊组采用槽型布置，沿机架上等间距安装，能对输送带形成连续的槽型支撑，增大输送带和物料的接触摩擦力，避免散料在输送过程中撒漏，同时降低输送带的运行阻力，减少驱动端的功率损耗。回程段设置平行的下托辊，承托回程段的输送带，避免输送带下垂幅度过大产生跑偏、磨损。驱动端布置在桁架的端部位置，配套的滚筒采用包胶处理，增大滚筒和输送带之间的摩擦系数，避免重载启动时出现输送带打滑的问题，张紧装置集成在驱动端附近，能根据输送带的运行磨损、温度变化带来的长度变化，实时调整张紧力，保证输送带始终处于合适的张紧状态，减少跑偏、跳带的故障概率。

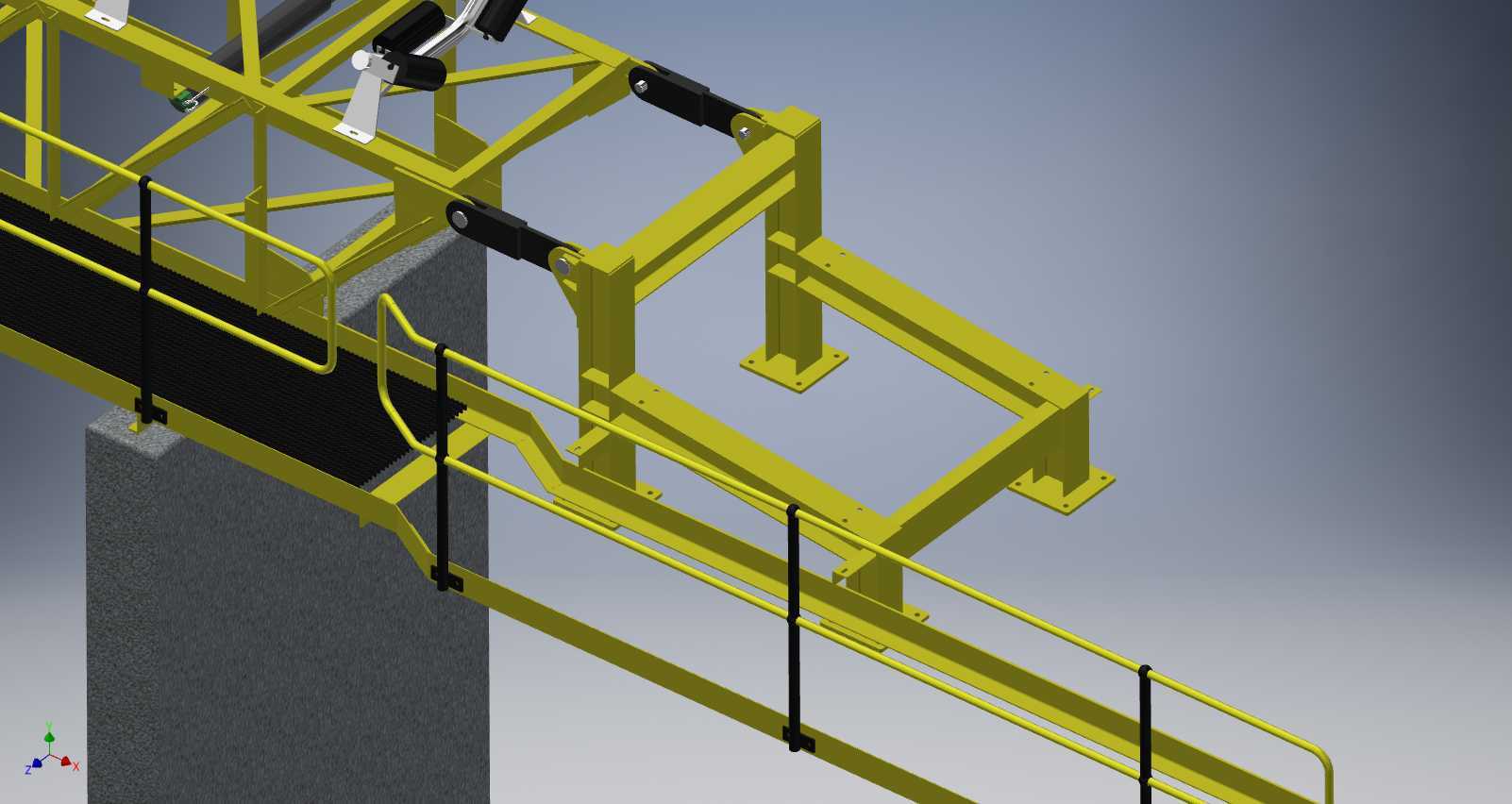

　　设备两侧沿桁架全长设置了防护检修通道，配套的护栏结构满足高空作业的安全防护要求，运维人员可以沿检修通道到达设备的任意位置，完成托辊更换、输送带检修、杂物清理等日常运维作业。设备的安装边界需要提前结合场地的地形标高、通行净空要求做校核，高架布置时下部通行区域的净空高度满足厂区车辆、人员的通行要求，桁架的横向宽度控制在合理范围，避免和周边的建构筑物、管线产生干涉。设计时还需要考虑当地的风载、雪载、地震烈度等自然工况参数，对桁架杆件的截面、支墩的承载能力做对应的校核，保证极端天气下设备的结构稳定性，避免出现倾覆、变形的安全事故。

　　相比普通的地面输送机，这种高架桁架结构的输送设备在长距离输送场景下的综合优势非常突出，一方面不需要占用地面的有效作业空间，另一方面模块化的结构设计能大幅降低制造、安装、运维的综合成本，对于需要跨区域连续转运物料的生产场景，这类结构的输送设备是非常适配的选型方向，建模过程中需要重点关注桁架杆件的连接节点、支座的铰接结构、托辊组的安装定位这些细节，保证模型和实际工程结构的一致性，能直接用于结构校核、安装模拟、方案展示等实际工程场景。
