小型皮带输送原型机结构设计方案

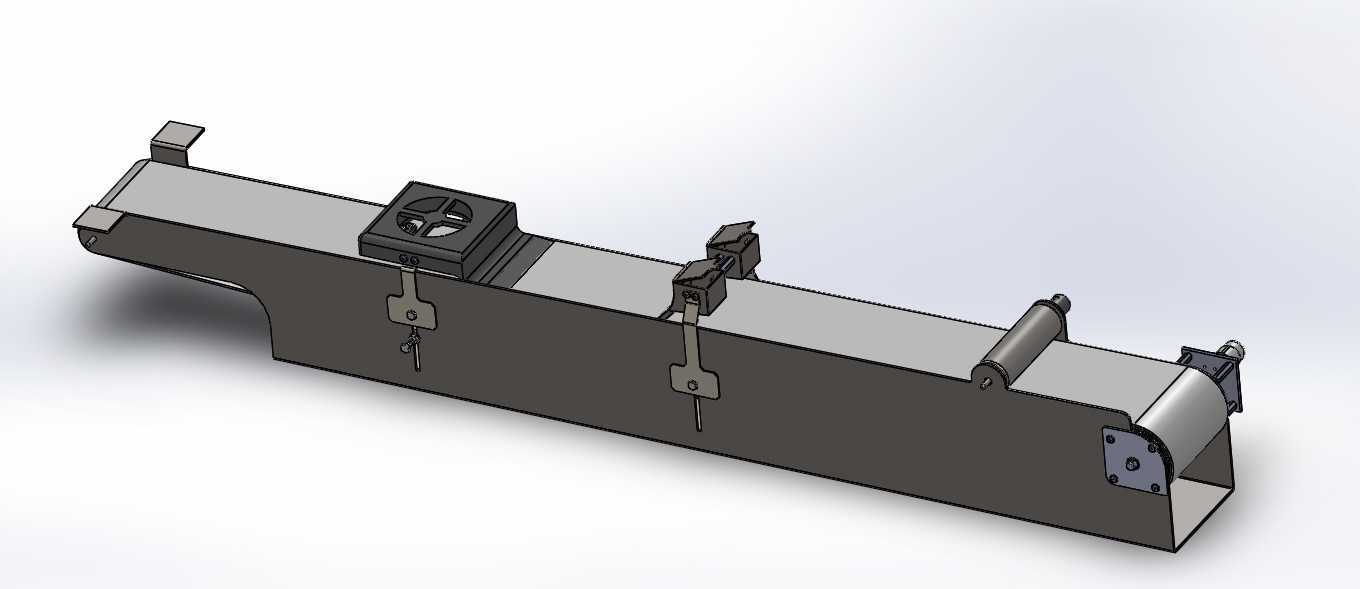

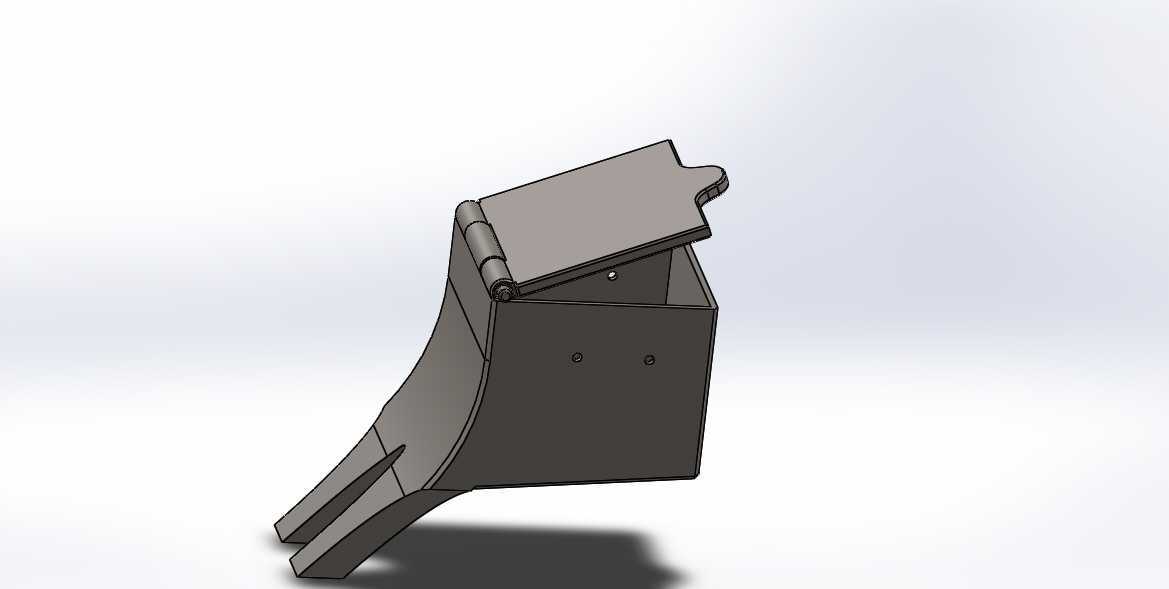

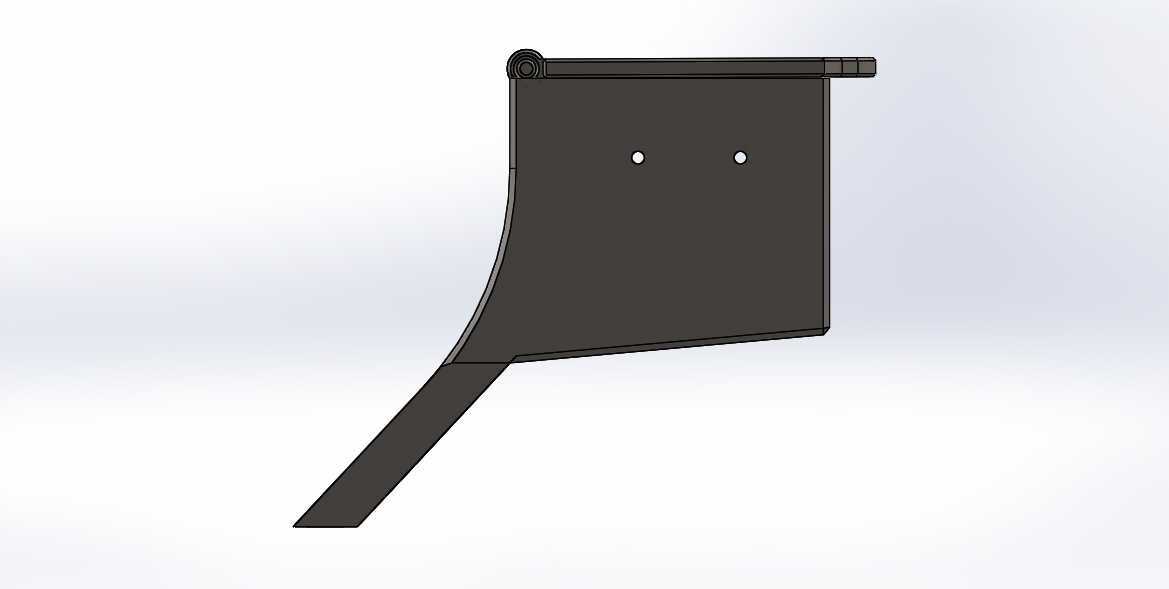

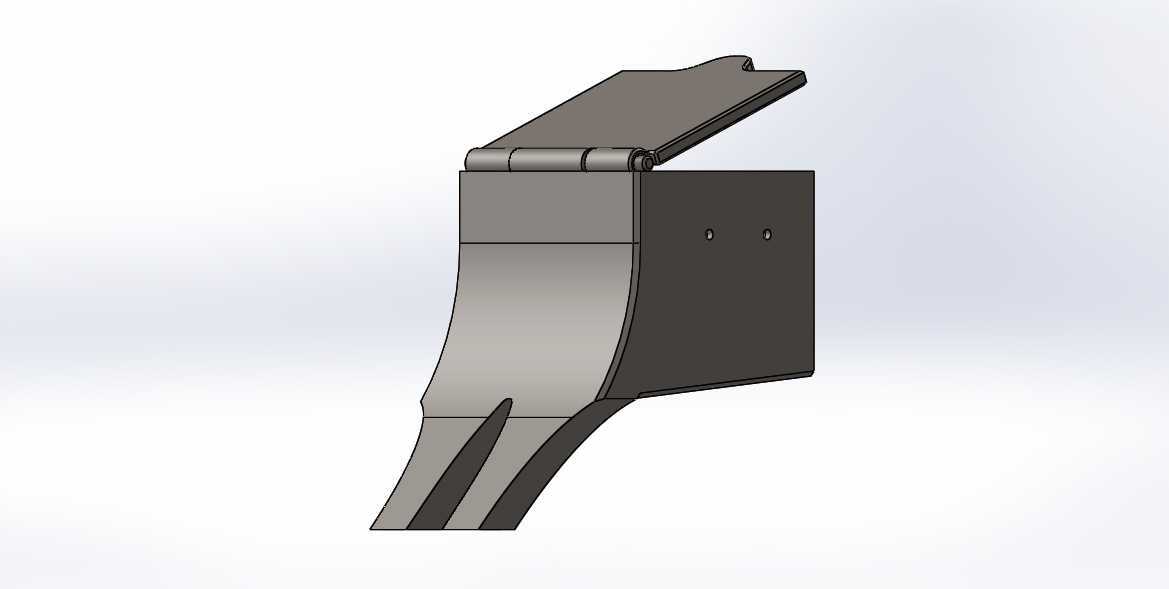

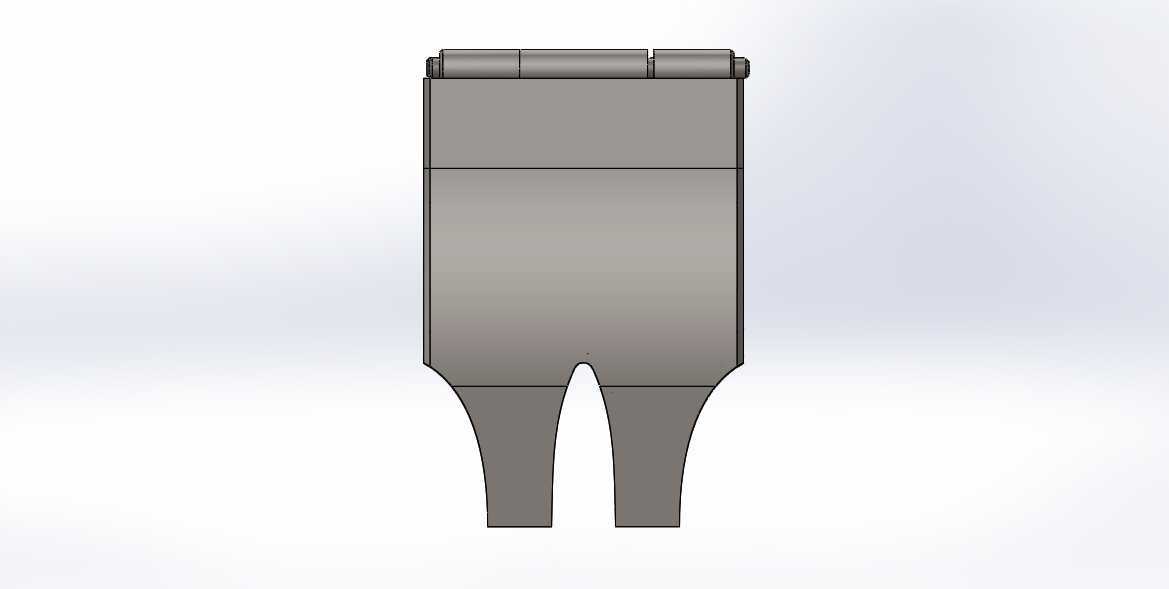

　　这款输送原型机的设计初衷，是针对小尺寸工件的短距离工位转序需求做的轻量化方案，区别于常规重型皮带输送设备，整体结构做了大量精简，适配电子配件、小型冲压件、注塑小件这类单重不超过2kg的物料转运场景，常见于小型装配线的工序衔接、检测工位的上下料输送、包装线前段的物料进给环节，安装时不需要做复杂的地面预埋，直接通过机架底部的安装孔锁在工作台架或者铝型材支架上即可，对车间场地的适配性较强。从结构布局来看，主体采用折弯成型的槽钢式长机架作为承载基体，机架截面做了内凹折弯处理，既可以给皮带内侧提供滑动支撑面，又能利用折弯边形成皮带的侧向挡边，避免皮带运行过程中出现跑偏剐蹭的问题，机架整体长度控制在1.2米左右，有效输送宽度120mm，

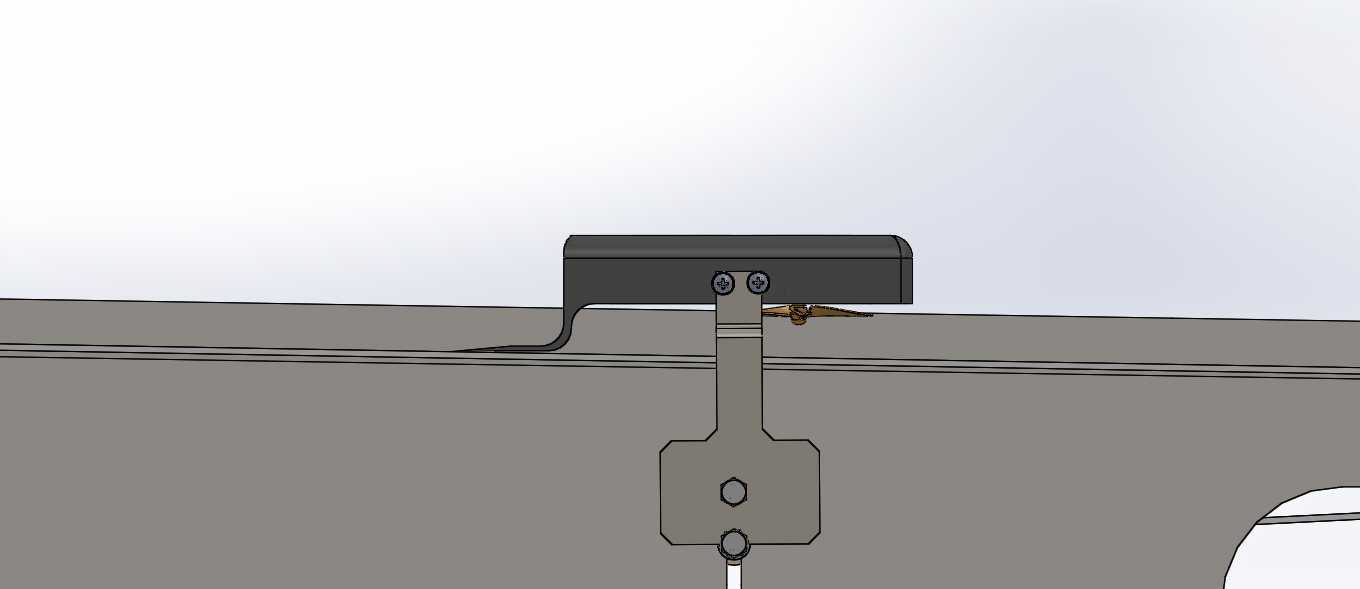

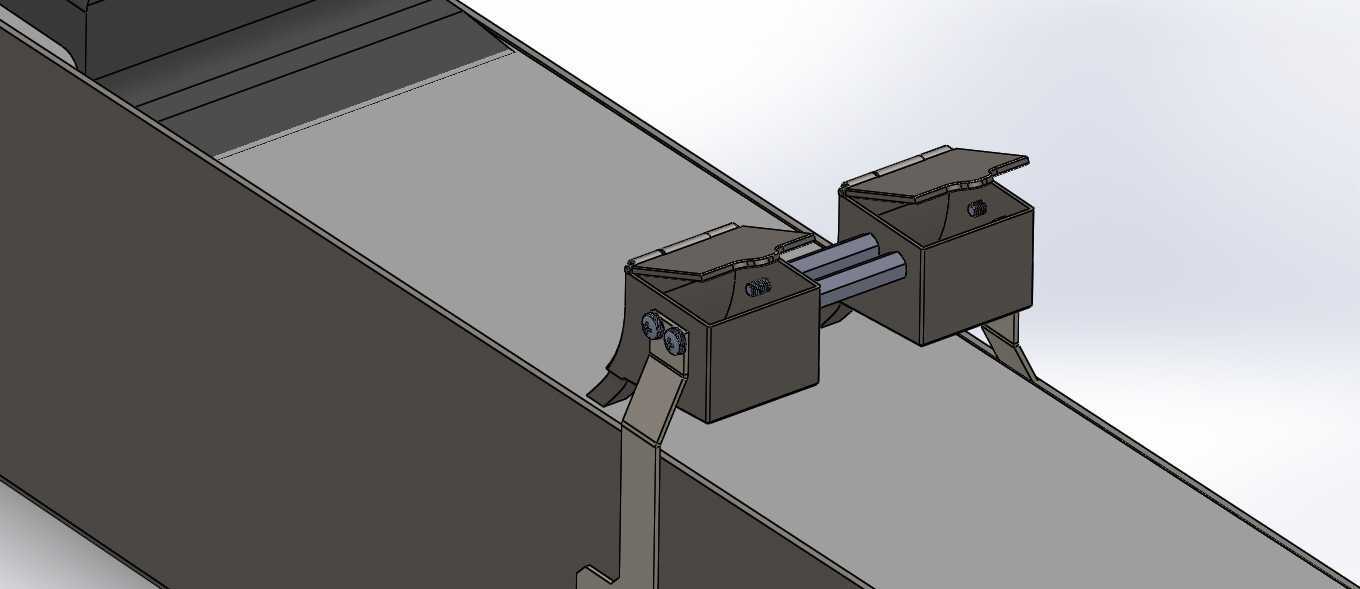

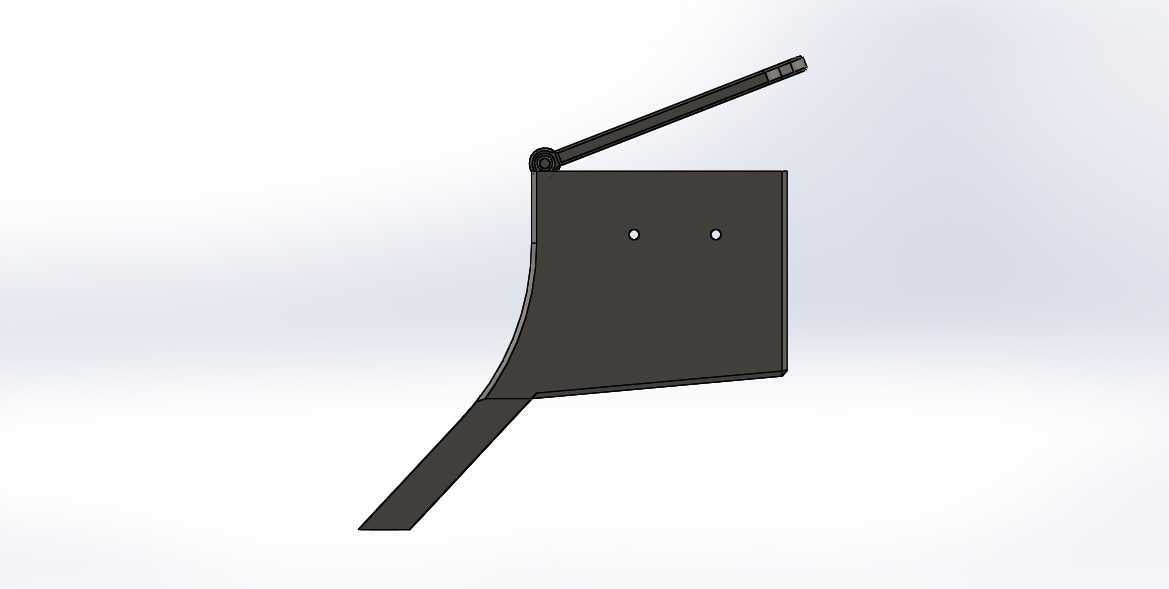

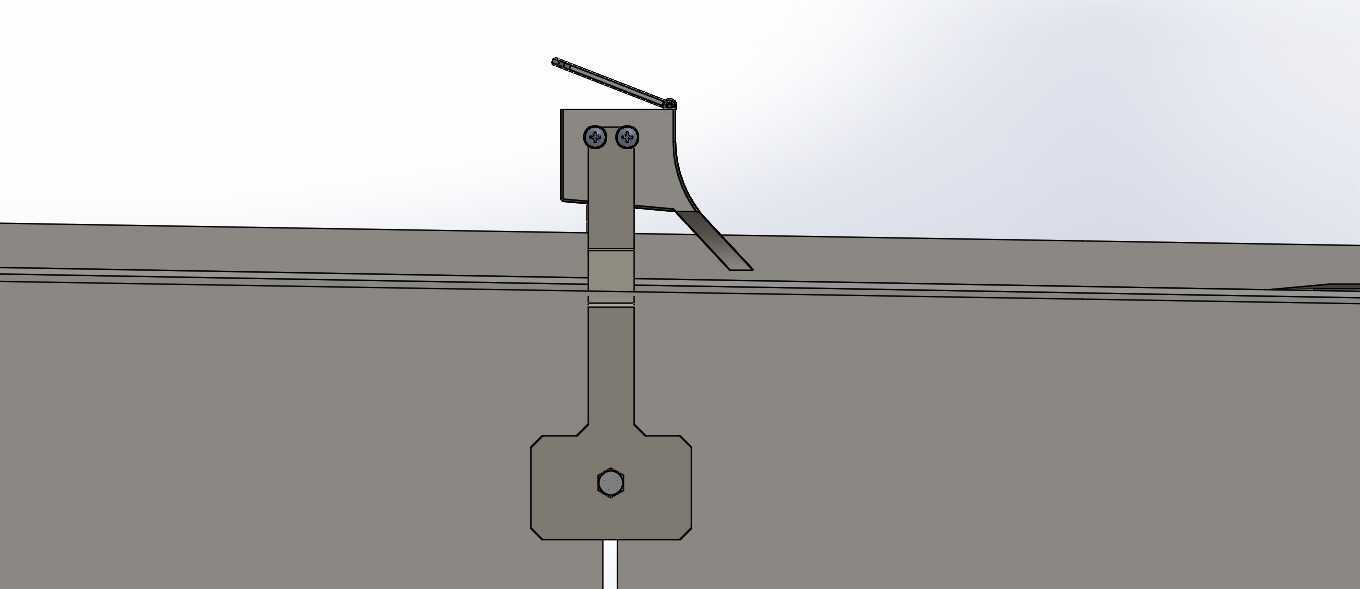

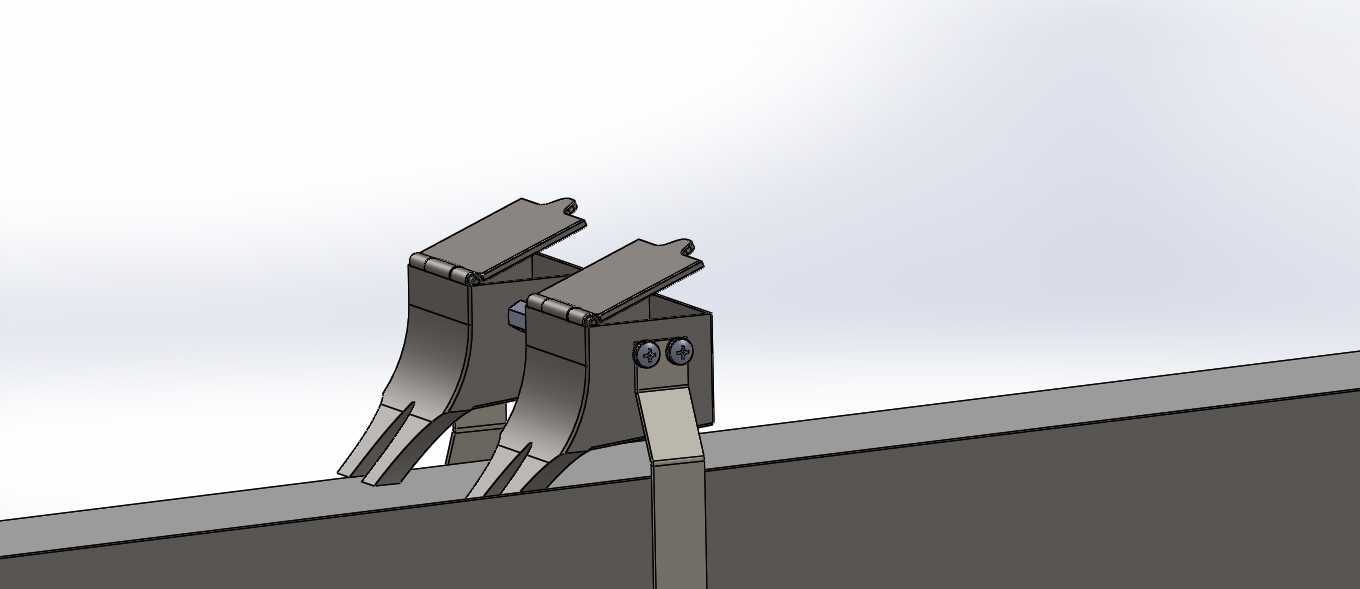

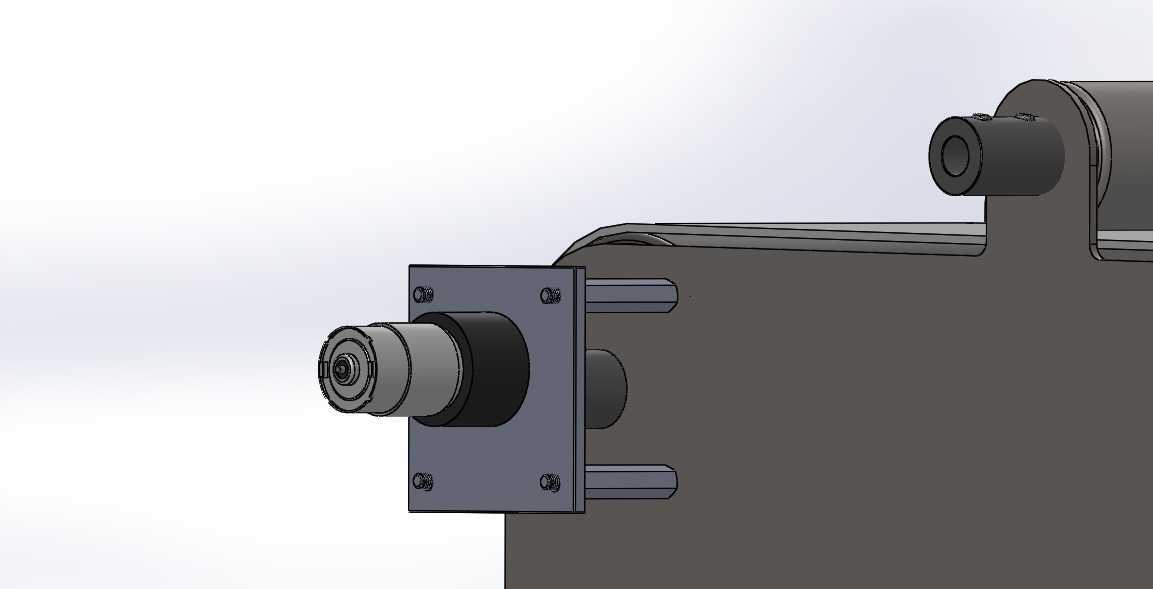

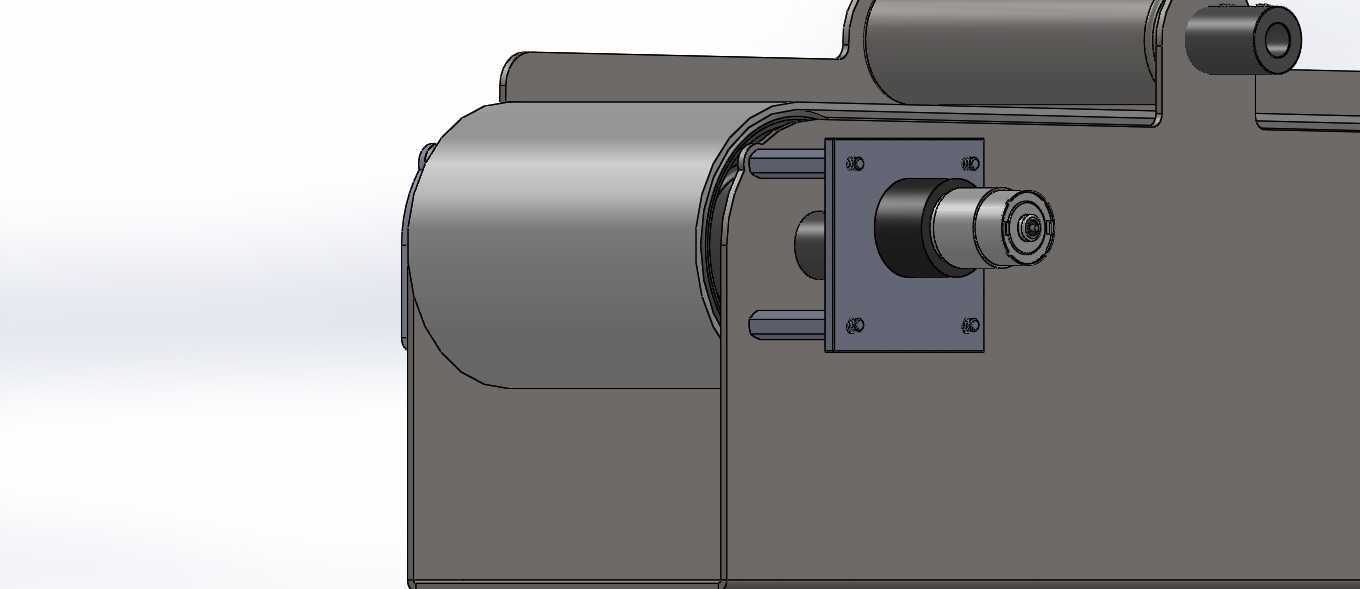

　　安装时预留的周边操作边界只需要在设备两侧各留出150mm的维护空间即可，不需要额外预留大型检修通道，适合在紧凑的车间布局里排布。驱动端布置在机架的右端，采用内置式的辊筒传动结构，驱动辊的轴端通过轴承座固定在机架端板上，端板上预留了长条形调节孔，可通过调整端板上的固定螺栓位置实现皮带张紧度的微调，张紧行程控制在30mm以内，足以覆盖皮带长期运行产生的塑性伸长量补偿需求，不需要额外增加张紧轮结构，进一步压缩了整体结构的复杂度。机架上布置的两组下压式夹具结构，是针对需要在输送过程中完成定点加工、检测的工况设计的，夹具通过螺栓固定在机架顶面的T型槽内，可根据实际工位需求沿着机架长度方向调整安装位置，夹具的压头采用聚氨酯包胶材质，

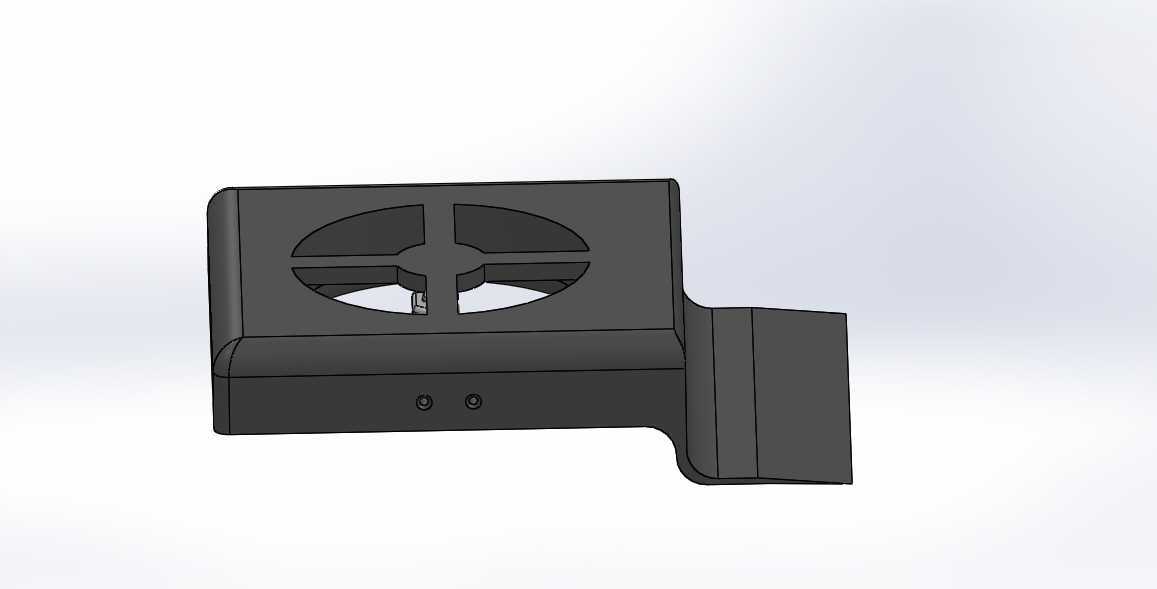

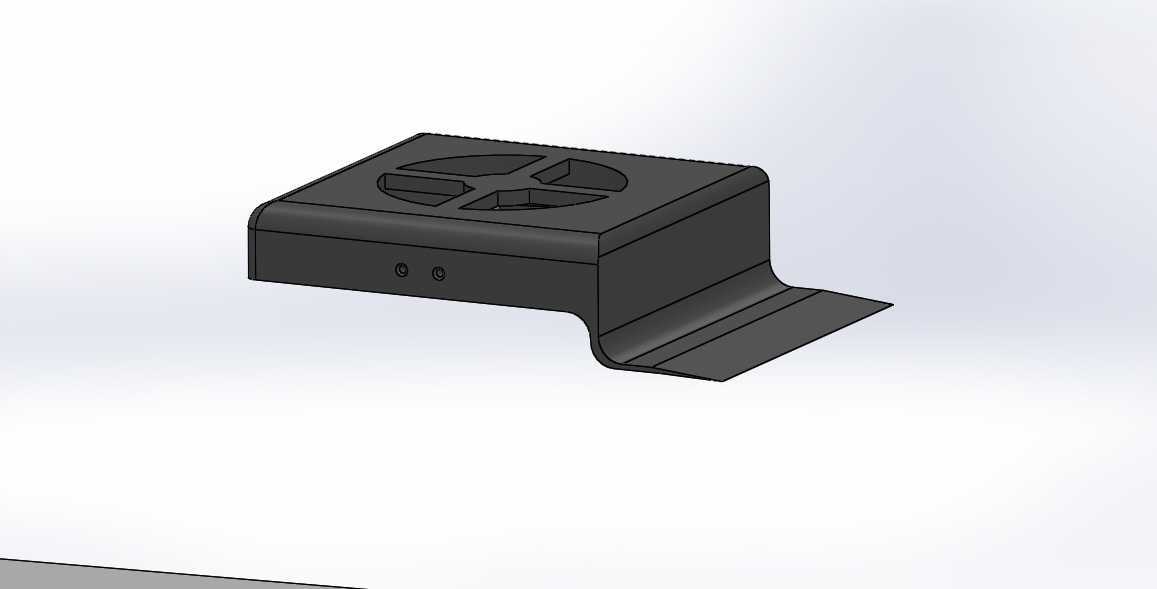

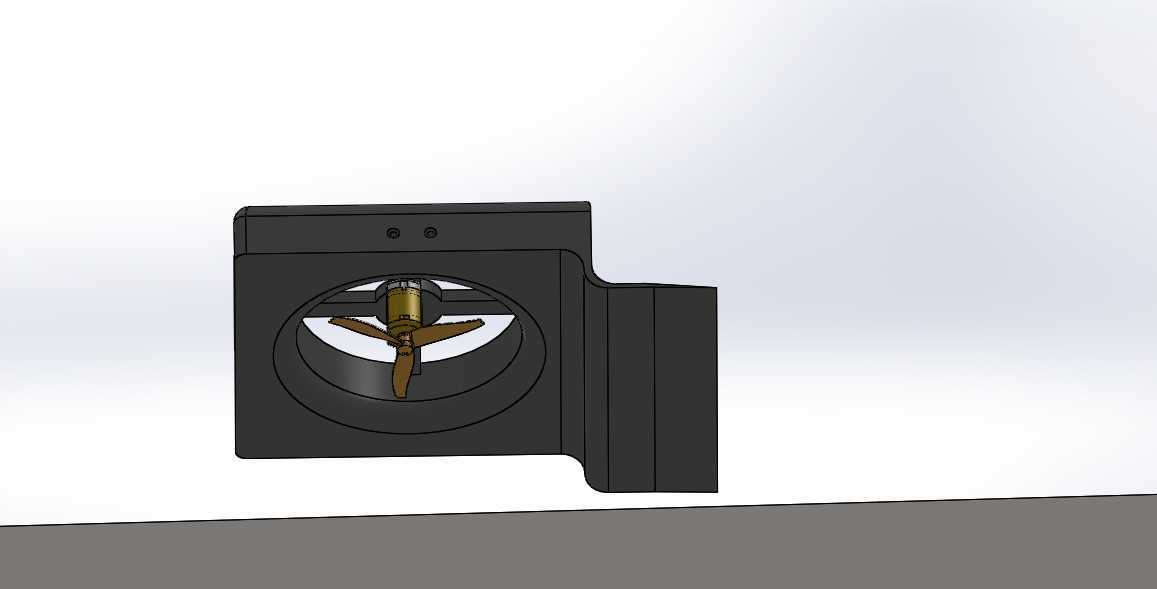

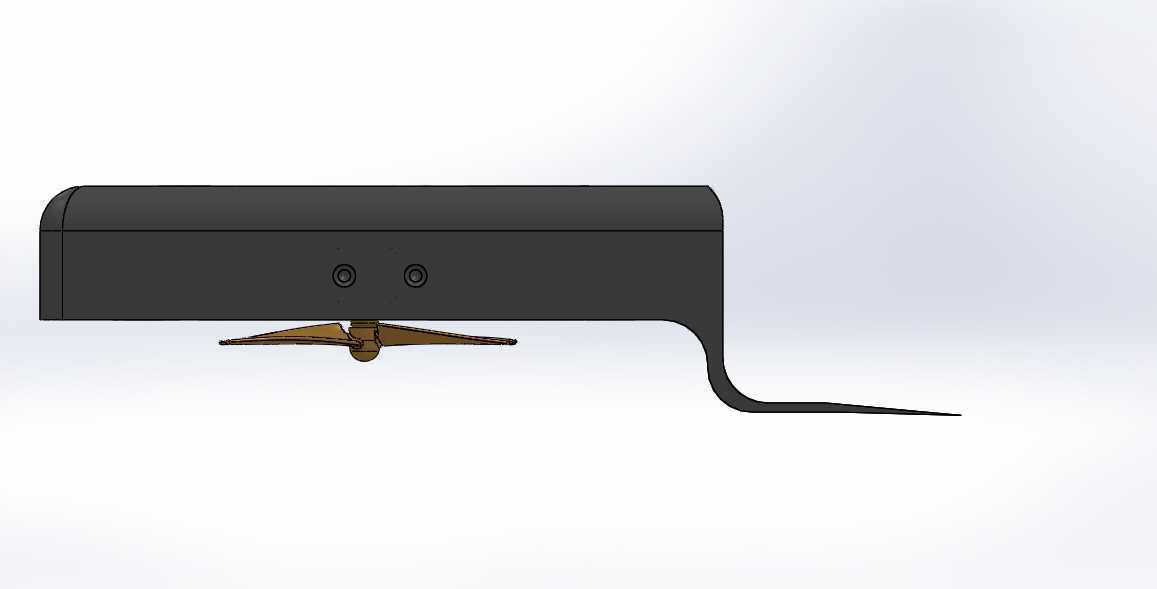

　　下压时不会刮伤工件表面，压合行程20mm，可适配厚度在5-25mm之间的工件临时固定需求，不需要额外配置独立的工位固定工装。机架上方靠近进料端的位置布置了一个小型风机安装位，可根据使用需求安装冷却风机或者除尘风嘴，针对输送高温注塑件的场景，可通过风机加速工件表面降温，针对加工后带碎屑的工件，可通过风嘴吹除表面附着的切屑，不需要额外在输送线旁加装独立的风冷或吹扫装置。从动端布置在机架左端，采用楔形导向结构，皮带套入后可通过端部的导向块快速定位，更换皮带时只需要松开张紧端的固定螺栓，将从动辊向内推移即可完成皮带拆装，整个更换过程不需要拆卸机架上的其他附属结构，日常维护效率较高。皮带下方的支撑面采用一体化折弯的光滑钢板，

　　没有额外拼接的支撑条，避免了长期运行后支撑条错位导致的皮带磨损问题，皮带运行时的滑动摩擦阻力更小，驱动端只需要配置小功率的减速电机即可驱动整机运行，能耗相比同规格的托辊支撑式输送机更低。机架左端的进料位置做了斜切导向处理，方便人工或者上游设备将工件平稳放置到皮带上，不会出现工件卡滞在进料端的问题，右端的出料位置做了向下的小角度折弯，工件输送到端部时可顺着折弯面平稳滑落到下游料盒或者接驳设备上，不需要额外加装出料导板。整体结构没有采用复杂的铸件或者焊接件，绝大多数零部件都采用钣金折弯和标准紧固件连接，加工难度低，制造成本可控，同时所有外露的棱边都做了倒角处理，避免操作人员日常上下料时被划伤，符合车间设备的安全设计要求。在实际选型适配时，可根据输送物料的特性更换不同表面材质的皮带，输送光滑易打滑的工件可更换花纹防滑皮带，输送有防静电要求的电子件可更换防静电PVC皮带，输送有一定粘性的物料可更换特氟龙涂层皮带，不需要改动主体机架结构，适配场景的灵活性较强。
