双组线圈磁电机结构三维设计

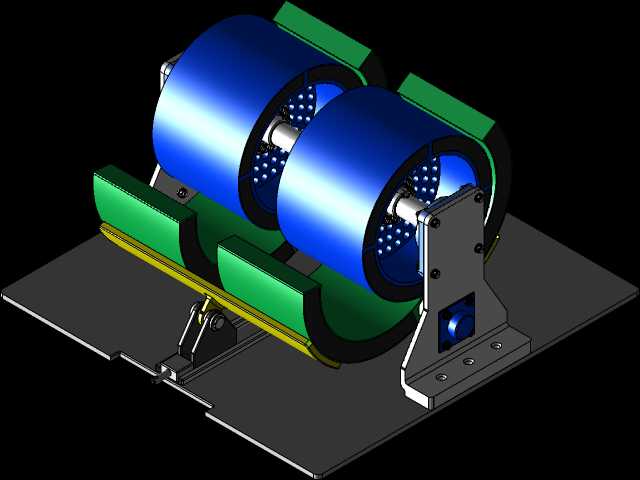

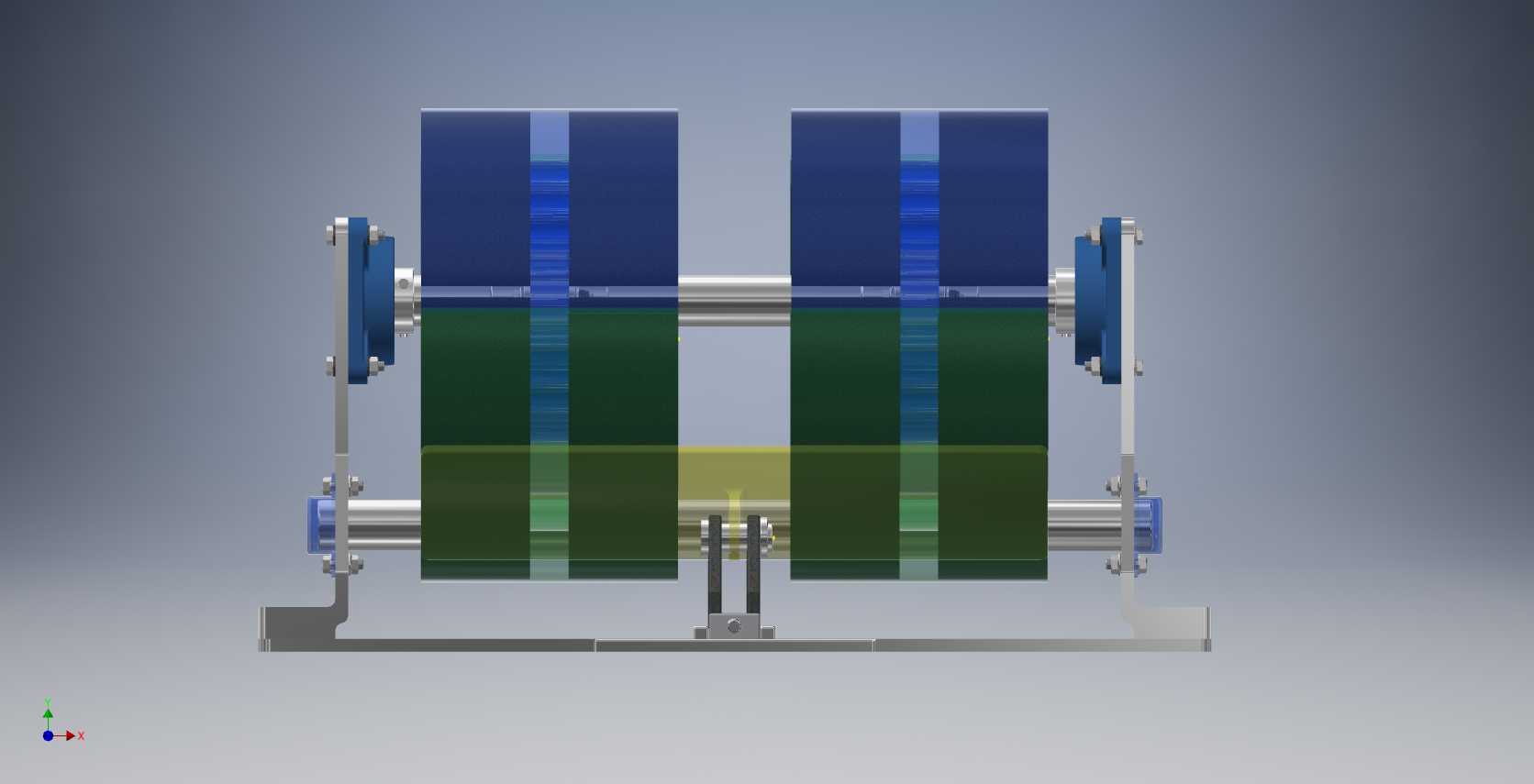

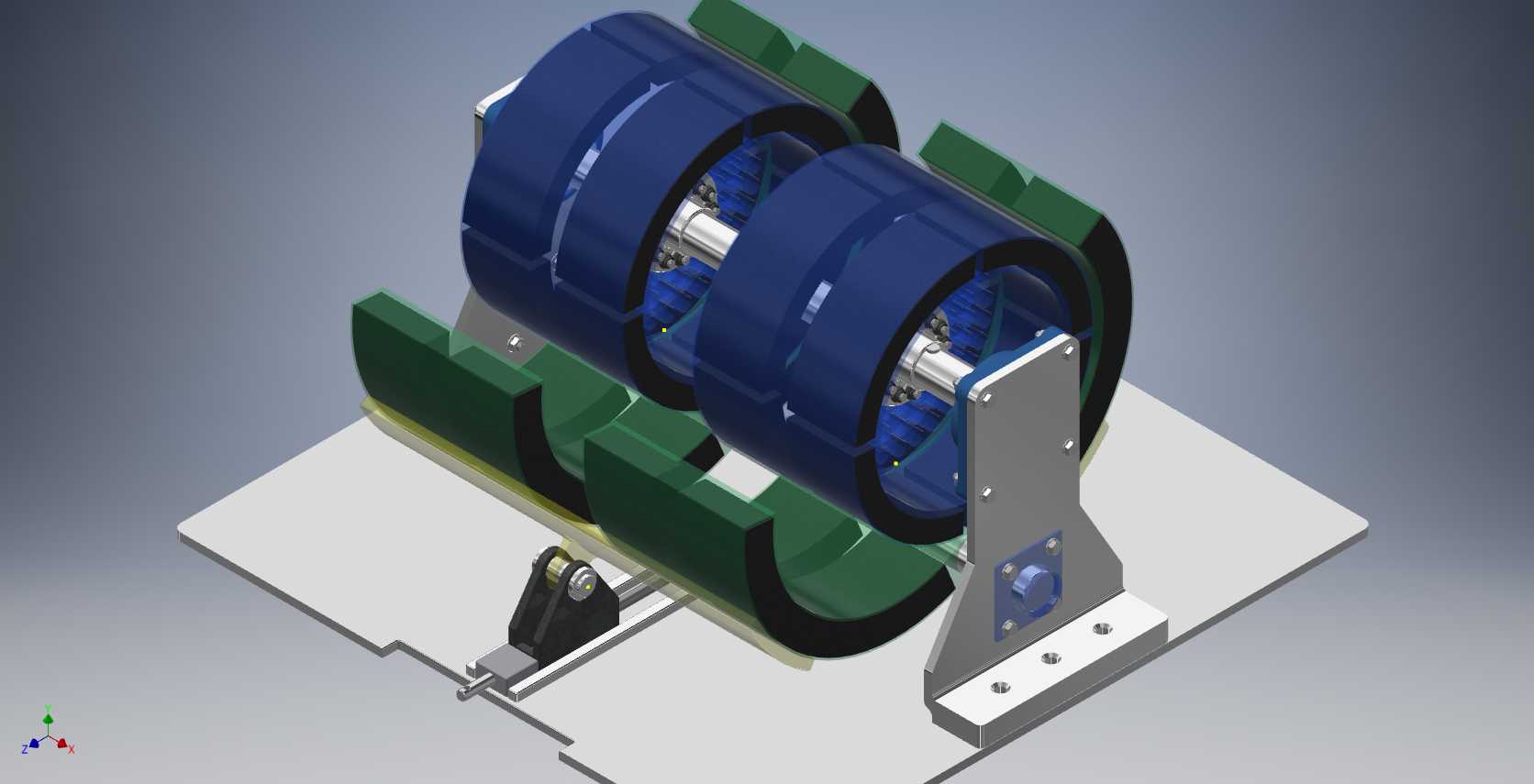

这套磁电机结构在小型动力设备、分布式离网供电场景中有着广泛的适配性，日常在便携发电机组、小型农用机械点火供电、低功耗户外监测设备自供电单元中都能见到同原理结构的应用。从结构设计逻辑来看，整体采用对称式双线圈组布局，两组同轴布置的线圈绕组固定在中部支撑横梁上，配合上下平行布置的导磁转轴形成闭合磁路，这种布局能在有限的安装空间内提升磁通量利用率，减少漏磁带来的能量损耗。两侧的立式支撑机架采用L型折弯安装脚，底部预留了统一规格的安装孔位，安装时可直接通过螺栓固定在设备的安装基面，不需要额外设计转接支架，能有效降低配套设备的结构设计复杂度。

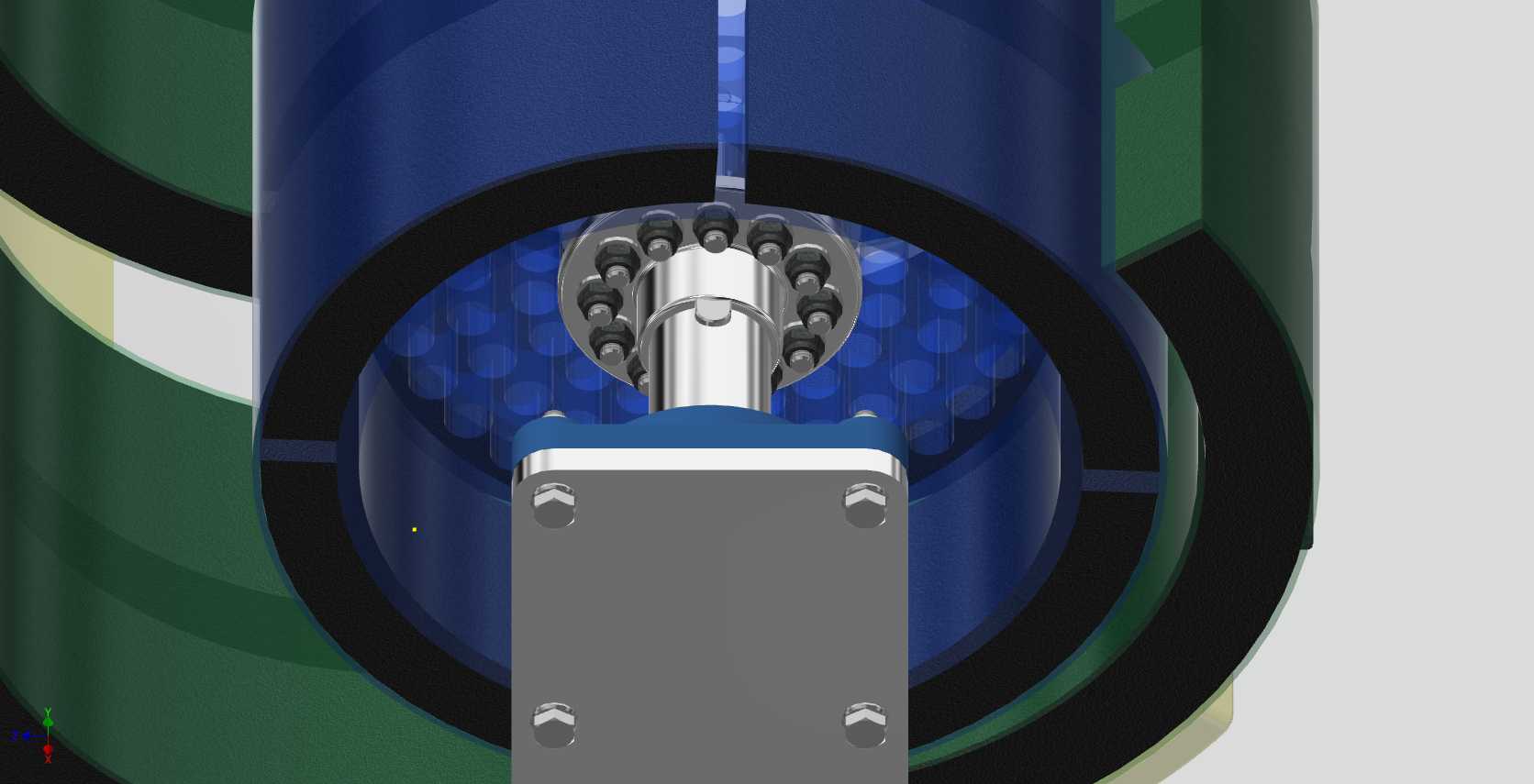

从功能实现角度看，转轴两端延伸出支撑机架的轴段可直接连接外部动力输入部件，不管是连接小型内燃机的输出轴，还是连接风力、水力驱动的叶轮，都能通过转轴带动磁钢组件相对线圈做旋转运动，通过电磁感应产生感应电动势，实现机械能到电能的转换。设计时特意将线圈绕组与磁钢组件的气隙控制在均匀一致的范围，避免旋转过程中出现气隙不均导致的输出电压波动，同时在转轴与支撑机架的连接位置设置了耐磨轴套，减少长期运转带来的磨损，提升结构的运行寿命。

在安装边界的考量上，整体结构的横向宽度、纵向高度都做了紧凑化处理，线圈外侧的防护挡板既可以避免外界杂物进入线圈与磁钢的间隙造成卡滞，也能对线圈绕组起到固定防护作用，防止设备运行过程中的振动导致线圈移位。底部的安装基面平整度要求控制在常规机械安装的公差范围内，不需要超高精度的加工就能满足安装需求，适配多数通用机械设备的安装基面加工精度。结构上没有冗余的外置部件，所有连接紧固件都做了防松设计，适配存在持续振动的工作场景，不会因为长期振动出现连接件松动的问题。在做配套结构设计时，只需要预留出转轴两端的动力输入连接空间，以及底部安装脚的固定空间即可，不需要额外预留过大的维护操作空间，日常维护只需要定期检查轴套磨损情况与线圈固定状态，维护操作门槛较低。
