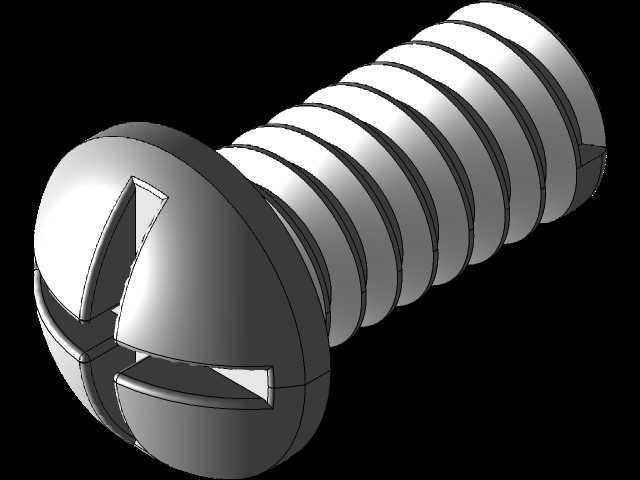

维达M4X6.5规格紧固件结构设计

项目分类:通用五金配件 发布时间:2021-12-19 ID:463582
  • 维达M4X6.5规格紧固件结构设计
  • 维达M4X6.5规格紧固件结构设计

  在各类机械装配、工装夹具搭建、小型机电设备组装的场景里,小规格紧固件的选型与结构合理性,往往直接决定了整套装配结构的连接可靠性与长期运行稳定性,尤其是公称直径4mm级别的细牙短规格紧固件,在精密仪器内部固定、小型钣金件拼接、电子设备外壳锁附、自动化设备传感模块安装等场景中有着极高的使用频次。这类短规格紧固件的设计核心,首先要平衡螺纹啮合长度与头部承压面积的匹配关系,M4规格的螺纹本身牙距为0.7mm,6.5mm的总长度意味着有效啮合螺纹段需要控制在合理区间,既要避免螺纹旋入过短导致的滑牙、连接失效风险,也要防止螺杆过长顶触装配腔体内部的元器件或运动部件,造成装配干涉。从结构设计的逻辑来看,

  这类紧固件的头部结构需要根据装配场景的沉孔空间做适配,若采用盘头结构则头部直径需控制在7-8mm区间,头部厚度控制在1.5-2mm范围,保证拧紧时承压面有足够的摩擦力矩,同时不会因为头部过大占用周边的走线或零件安装空间;若采用沉头结构则需匹配90度沉孔的锥面角度,保证装配后头部与安装面齐平,无凸起剐蹭周边运动部件。螺纹段的设计需要考虑实际装配的公差配合,外螺纹的中径公差需控制在6g级,保证与对应规格的内螺纹孔或螺母配合时,既不会因为间隙过大出现连接松动,也不会因为过盈量过大导致拧紧力矩超标,造成螺杆断裂或螺纹牙变形。在实际设备应用中,这类短规格螺丝常被用于固定厚度在2-4mm区间的薄板类零件,比如设备的钣金外盖板、

  PCB板的安装支座、小型气动元件的安装支架、传感器的固定基座等场景,这类场景的共同特点是被连接件的总厚度不大,不需要过长的螺杆穿透,同时对连接后的头部突出高度有严格限制,避免影响设备的外观平整度或内部运动轨迹。设计这类紧固件的三维结构时,首先要明确安装边界条件:被连接件的总叠厚为3mm时,螺杆穿过被连接件后露出的螺纹长度需控制在2.5-3.5mm区间,保证与螺母或内螺纹孔啮合时至少有3个完整牙型,满足基础的抗拉与抗剪强度要求;头部的驱动形式需要根据装配空间选择,十字槽驱动适合普通电动螺丝刀批量装配,内六角驱动则适合需要更大拧紧力矩、装配空间狭窄的场景,避免拧紧时出现滑头问题。此外,这类紧固件的螺杆末端需要做倒角处理,

  倒角角度控制在45度,倒角长度0.5-1mm,方便装配时快速对准螺纹孔,提升装配效率,减少螺纹对准过程中对牙型的磕碰损伤。在强度设计层面,这类小规格紧固件不需要过高的强度等级,常规的4.8级强度即可满足大部分普通装配场景的载荷要求,若应用在有振动的设备部位,则需要在结构上预留防松结构的安装空间,比如搭配平垫与弹垫的组合,或者在螺纹段预涂防松胶,避免设备运行过程中螺丝松动脱落。从三维建模的细节来看,螺纹部分的建模需要还原真实的牙型轮廓,不能用简单的贴图代替,方便后续做装配干涉检查时,准确判断螺纹与周边零件的间隙是否满足安全要求,头部的驱动槽深度需要符合对应标准的尺寸要求,保证装配工具能够完全嵌入,减少拧紧过程中的打滑概率。在实际选型替换时,这类短规格紧固件可以适配大部分同规格的标准螺纹孔,不需要额外做安装孔的二次加工,只要控制好安装孔的孔径公差在4.2-4.5mm区间,即可保证螺杆顺利穿过,同时不会因为孔径过大导致头部下陷,影响连接的承压稳定性。很多精密设备的装配故障,往往源于这类小紧固件的尺寸设计不合理,比如螺杆长度过长导致顶坏内部的PCB线路,或者螺纹啮合长度不足导致设备运输过程中盖板脱落,又或者头部尺寸过大与周边的走线槽产生干涉,因此在做三维结构设计时,需要把这类小零件的尺寸边界与周边结构的间隙做逐一核对,保证每个装配维度都留有0.3-0.5mm的安全间隙,避免出现装配干涉问题。
