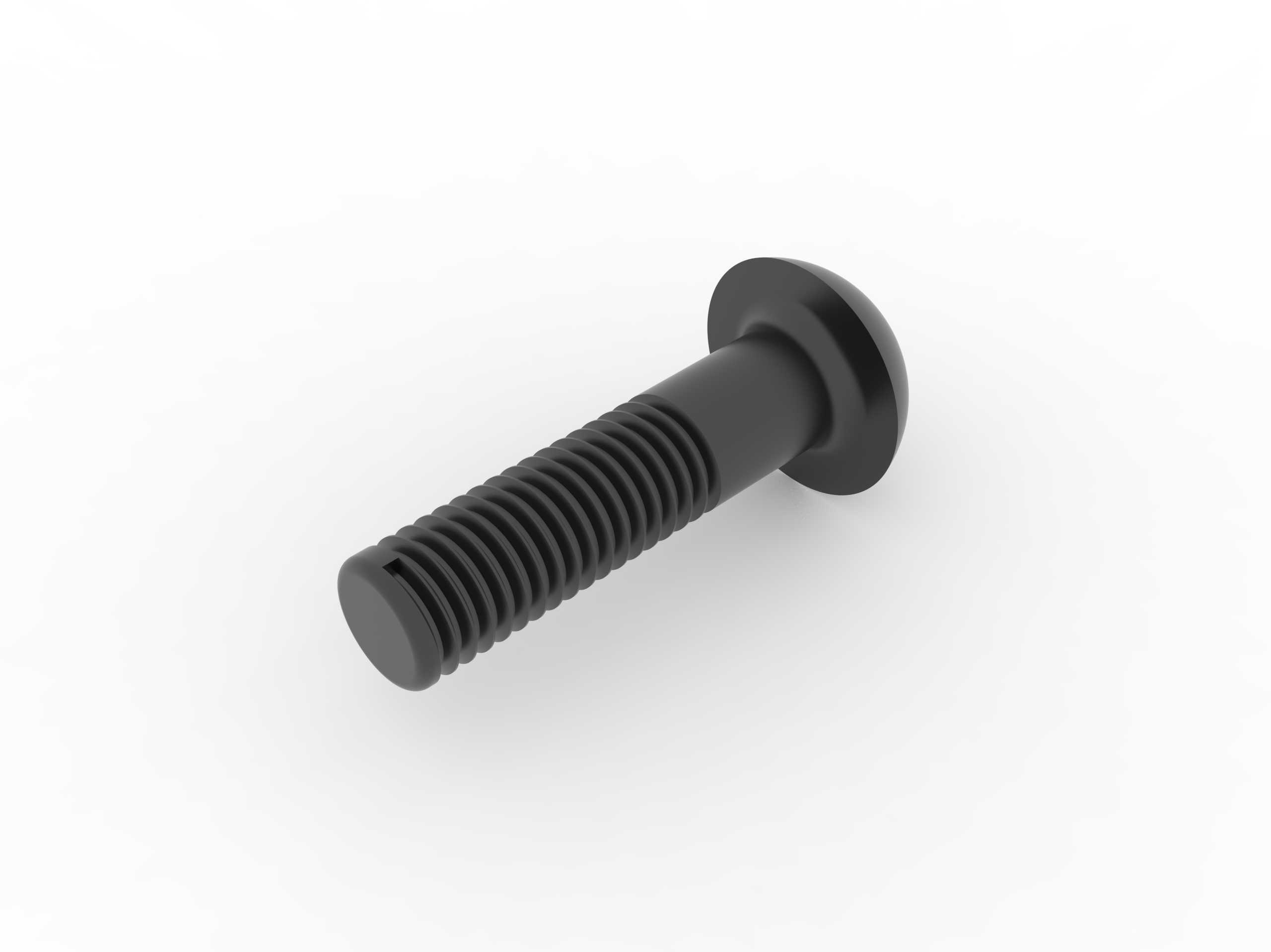

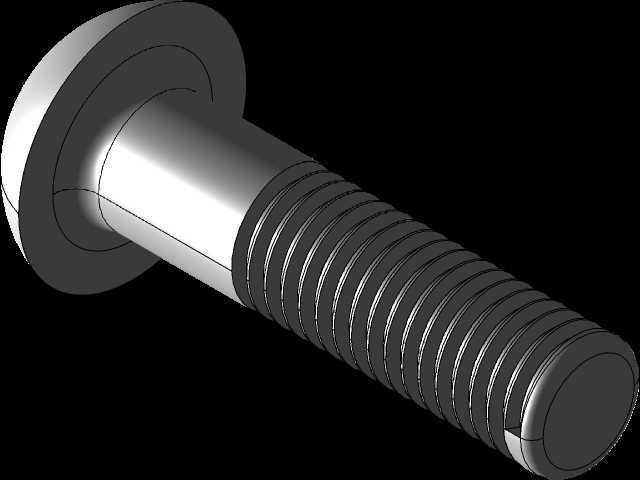

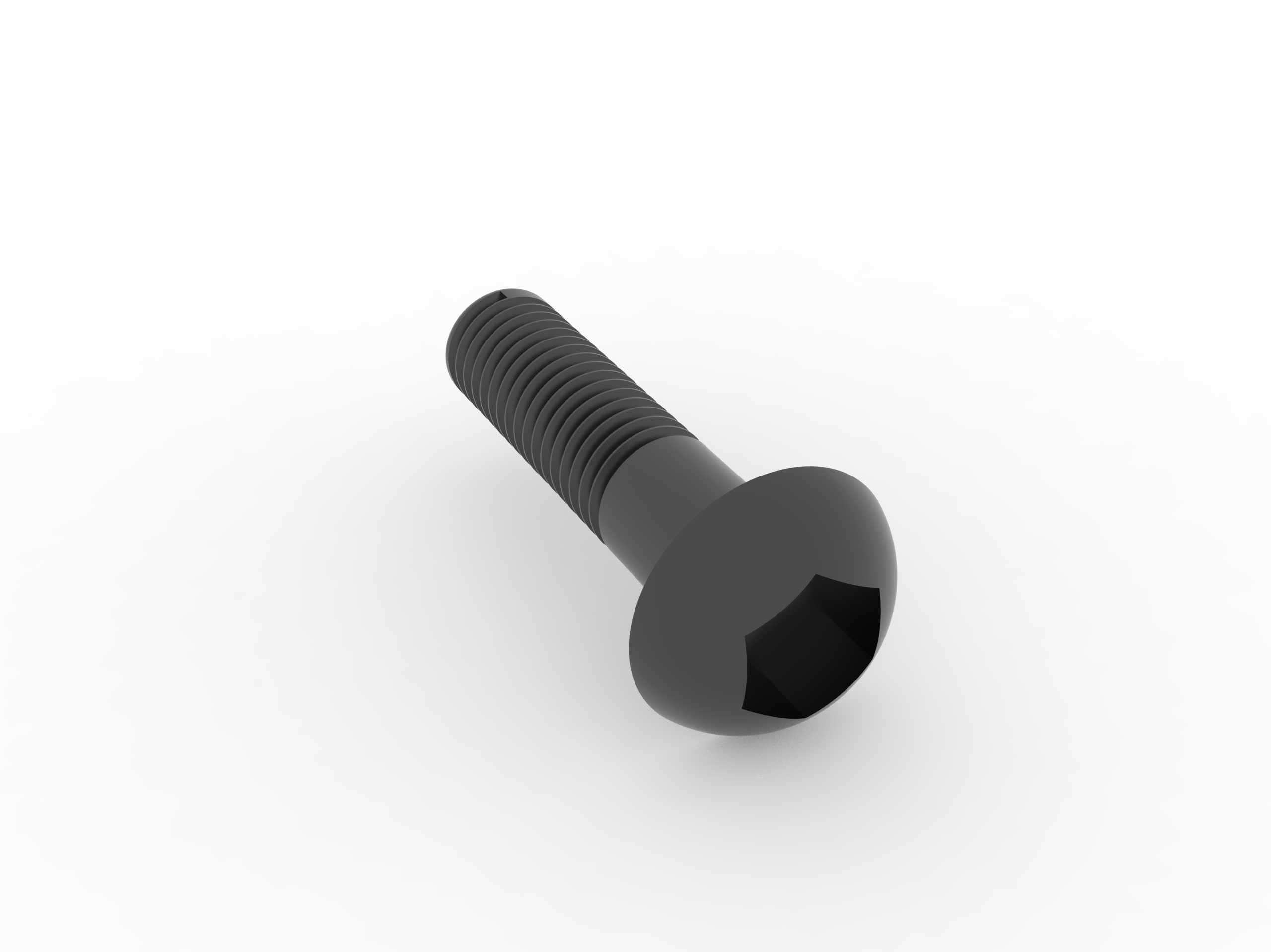

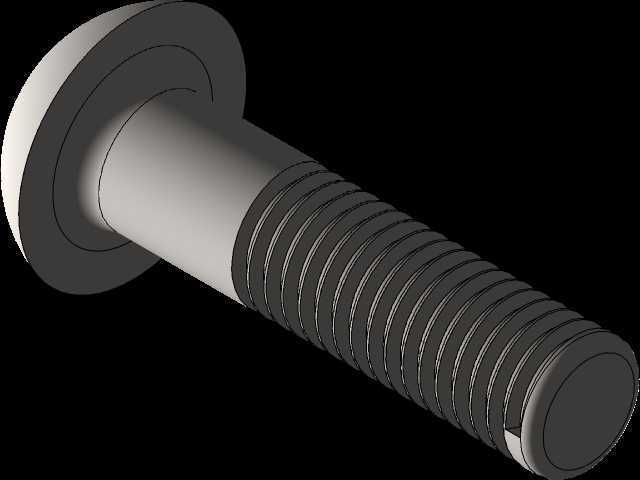

M10规格带法兰面外螺纹紧固件结构

　　在各类机械设备的装配环节中，螺纹紧固件是应用频次最高的基础连接元件，这款M10规格的带法兰面外螺纹件，主要面向需要分散压紧应力的装配场景设计，区别于普通六角头螺栓，其头部自带的一体式法兰盘能够在锁紧时增大与被连接件表面的接触面积，无需额外加装平垫圈即可降低接触面的压溃风险，尤其适合铝合金型材、薄钣金件这类表面硬度偏低的基材连接场景，避免锁紧过程中螺栓头部压入基材表面造成装配缺陷。从结构设计逻辑来看，这款紧固件的杆部采用半螺纹布局，光杆段的直径与螺纹大径保持一致，装配时光杆段可穿过被连接件的光孔，依靠螺纹段与另一侧的内螺纹结构或者螺母实现锁紧，光杆段的存在能够让连接副的剪切受力面落在光杆位置，避免螺纹牙型承受剪切载荷，

　　大幅提升连接结构的抗剪切性能，在承受横向振动载荷的设备机架、传动组件护罩、钣金机柜拼接等场景下，这种结构的连接可靠性远高于全螺纹螺栓。法兰盘的下表面设计有细微的防滑齿结构，在锁紧过程中齿面能够轻微嵌入被连接件的表层，在设备运行产生持续振动的工况下，可有效降低螺栓因为振动出现自松退的概率，部分不需要额外加装防松垫圈的场景下，仅依靠法兰面的防滑结构即可满足常规的防松要求，能够减少装配环节的零件数量，提升产线装配的效率。从安装边界来看，这款紧固件的法兰盘外径大于同规格普通六角螺栓的头部对边尺寸，设计安装孔位时，需要注意被连接件的开孔直径需略大于杆部直径，同时法兰盘的压紧区域不能与周边的凸台、加强筋、其他安装孔位产生干涉，

　　沉孔安装场景下需要核算沉孔的直径与深度，确保法兰盘能够完全沉入沉孔内，避免出现头部无法压紧的虚锁问题。螺纹段的长度设计覆盖了常规的叠层连接厚度范围，设计选型时需要确保螺纹旋合长度满足强度要求，钢件连接时旋合长度不低于1倍螺纹公称直径，铸铁、铝合金等低强度基材连接时旋合长度需提升至1.5到2倍公称直径，避免螺纹滑牙导致连接失效。杆部末端的倒角设计能够让装配时螺栓更顺畅地穿过对齐的安装孔，也能引导螺纹顺利旋入内螺纹孔或者螺母，减少装配过程中螺纹错牙的概率，自动化装配产线使用时，这种端部倒角结构能够适配自动送钉机构的出料轨道，降低卡钉的故障概率。在实际的设备维护场景中，这种带法兰面的螺栓拆卸后可重复使用的次数高于普通螺栓加平垫圈的组合，

　　因为一体式法兰不会出现垫圈与螺栓头部分离、垫圈错位的问题，多次拆装后法兰面的压紧平面度保持性更好，不会因为垫圈变形导致锁紧力矩出现大幅波动。针对户外使用的设备场景，这种结构的螺栓头部法兰能够遮挡安装孔的缝隙，减少雨水、粉尘顺着安装孔渗入设备内部的概率，配合适当的表面处理工艺，可提升户外设备连接位置的防护能力，在户外机柜、农业机械、工程机械的外部护板连接场景下适配性极强。建模过程中，螺纹段采用了真实的牙型建模，可直接用于装配干涉检查、运动仿真中的连接副模拟，法兰盘与杆部的过渡圆角位置按照实际冷镦成型的工艺要求设计，避免出现应力集中导致的螺栓头部断裂问题，所有的尺寸边界都可直接导出用于工程图的尺寸标注，也可用于装配工装的设计参考，在做整机的BOM统计时，可直接将该模型作为标准件调用，减少重复建模的工作量。
