自行车Rohloff内变速花鼓结构设计

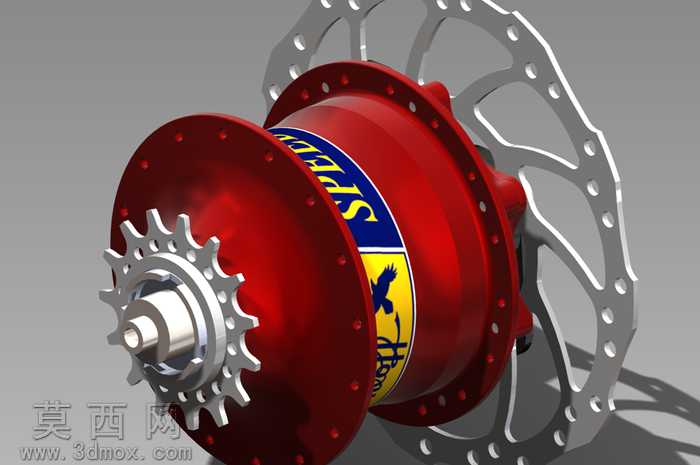

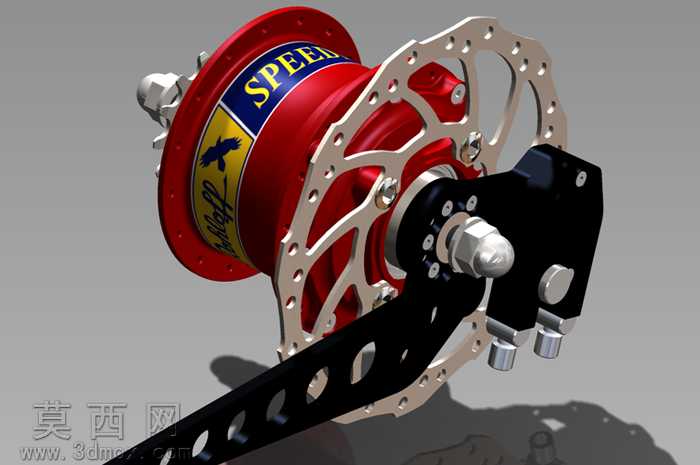

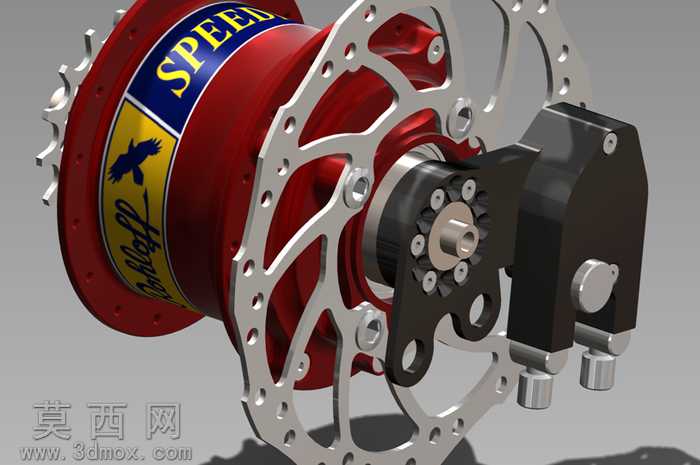

本模型为自行车用Rohloff结构内变速花鼓集成刹车组件的三维设计，建模过程中严格参照实物的装配逻辑完成全零件建模，从花鼓主体壳体、内部行星齿轮组、变速棘爪机构，到配套的碟刹盘片、刹车卡钳、花鼓轴端锁紧结构、安装吊耳均做了完整还原。建模阶段先完成花鼓核心回转体的曲面构建，对红色壳体表面的品牌标识区域做了贴合曲面的贴图映射处理，金属碟刹盘的镂空减重孔采用阵列特征完成，保证孔位均匀分布符合真实碟盘的力学设计逻辑；刹车卡钳部分还原了双活塞推进结构、来令片安装槽位以及卡钳安装座的定位孔特征，花鼓轴端的锁紧螺母、快拆结构也按照标准螺纹规格做了细节刻画。材质渲染阶段，花鼓主体红色壳体采用高光亮面烤漆材质，还原实物的金属漆面质感，金属碟刹盘、花鼓法兰、安装螺栓采用拉丝不锈钢与阳极氧化金属材质区分，刹车卡钳使用哑光黑色硬质金属材质，传动棘爪、齿轮部件做了渗碳硬化金属的质感处理，整体渲染光影柔和，清晰展现各部件的装配层次与结构边界。设计思路上参考了马古拉风暴SL转子与15齿齿轮的配合逻辑，还原了内变速花鼓的核心传动路径，对内部变速档位的切换棘爪位置做了结构预留，碟刹安装座的定位尺寸完全兼容标准自行车车架安装孔位，可直接用于自行车传动系统的结构验证、改装方案演示；模型在初版基础上补充了内部齿轮啮合的细节结构、花鼓壳体的加强筋特征，对碟刹盘的通风镂空结构做了优化，既保证外观还原度，也让整体结构的力学合理性更贴近真实产品，可用于自行车零部件的教学演示、改装设计参考以及相关配件的二次开发基础模型使用。
