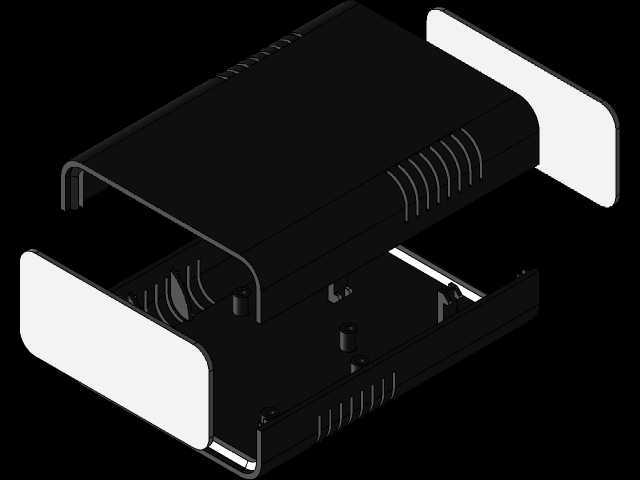

工业电子设备用嵌入式防护欧洲箱壳体

　　这类嵌入式防护壳体主要面向工业控制板卡、小型信号调理模块、嵌入式采集单元的内置安装需求，在工业控制柜内部、壁挂式终端设备、小型分布式IO站点中应用十分广泛，日常选型时经常会碰到板卡固定、走线空间、散热余量、安装适配的各类细节问题，这款壳体的结构设计刚好覆盖了这类场景的多数共性需求。从实际安装边界来看，壳体采用上下扣合的分体式结构，上下壳的配合边缘做了错位止口设计，扣合后不需要额外打密封胶就能实现基础的防尘防护，能阻挡车间环境里的浮尘、金属碎屑进入壳体内部接触电路板，避免板卡积灰造成的绝缘下降、引脚短路问题。壳体两侧预留的安装耳片做了圆角过渡处理，安装孔位的中心距适配常规DIN导轨附件的安装尺寸，

　　既可以通过螺丝直接固定在控制柜内的安装板上，也能搭配配套卡扣卡在标准35mmDIN导轨上，适配不同的柜内布局需求，不需要额外加工转接件就能完成固定。壳体侧面的散热槽采用等距斜向排布的格栅结构，槽宽控制在1.2mm，既能保证内部电路板工作时的空气对流散热，带走功率器件产生的热量，避免壳体内积热造成元器件工作温度超标，又能防止较大尺寸的金属异物、检修时掉落的螺丝头掉入壳体内造成电路故障。上下壳的内部预留了统一高度的铜柱安装位，柱高按照常规1.6mm厚度印制板的安装间隙设计，板卡装入后底部和下壳之间预留了3mm的走线空间，方便板卡下方走电源线、通讯线，不会出现导线被壳体压破绝缘层的问题；上壳内壁和板卡最高器件之间预留了2mm的安全间隙，

　　避免电解电容、接线端子这类较高器件顶到上壳内壁，造成装配干涉。壳体的前后端开口位置做了内凹的台阶面，适配配套的端板安装，端板上可以根据需求开孔安装接线端子、通讯接口、状态指示灯，不需要额外对壳体主体进行二次加工，端板和壳体配合后边缘齐平，没有突出的棱角，在柜内排布时不会刮伤相邻设备的导线绝缘层。从结构强度来看，壳体主体采用等壁厚设计，壁厚均匀适合注塑加工，拐角位置全部做了圆角过渡，避免注塑成型时出现应力集中造成的开裂问题，日常装配、检修过程中轻微的磕碰不会造成壳体变形，能长期维持内部板卡的安装精度。壁装使用时，安装耳片的受力位置做了加厚处理，通过螺丝固定在墙面或者设备壁面上时，不会因为长期承重出现耳片断裂的问题，

　　壳体整体的承重余量足够支撑内部板卡、接线端子以及外接导线的重量，不会出现长期使用后壳体下垂、接口错位的问题。在实际选型适配时，这类壳体的内部空间刚好容纳尺寸为100mm*60mm以内的印制板，对于小型的工业通讯转换模块、传感器信号处理单元、小型继电器控制板来说，空间利用率很高，不会出现壳体过大浪费柜内安装空间，或者壳体过小装不下板卡的问题。上下壳的扣合位置预留了自攻螺丝的安装柱，不需要额外镶嵌铜螺母，用常规的M2自攻螺丝就能完成上下壳的紧固，装配效率很高，适合小批量设备组装时的快速装配，后期检修拆开也很方便，不会出现螺丝滑牙后壳体报废的问题。壳体外表面做了细磨砂处理，不容易残留指纹和污渍，在工业环境下长期使用也能保持外观整洁，不会因为表面积污出现绝缘性能下降的问题。
