3x4矩阵式工业按键键盘结构设计

这款3x4矩阵按键模组，是嵌入式控制、小型工业终端场景里非常常见的输入部件，日常在门禁控制器、工业设备操作面板、小型智能终端、自助服务终端的副输入区都能见到这类结构的身影，核心作用是为设备提供数字输入、功能触发的硬件载体，相比触控输入，物理按键的盲操作手感、抗油污抗干扰能力更适配工业现场、户外终端的使用环境。

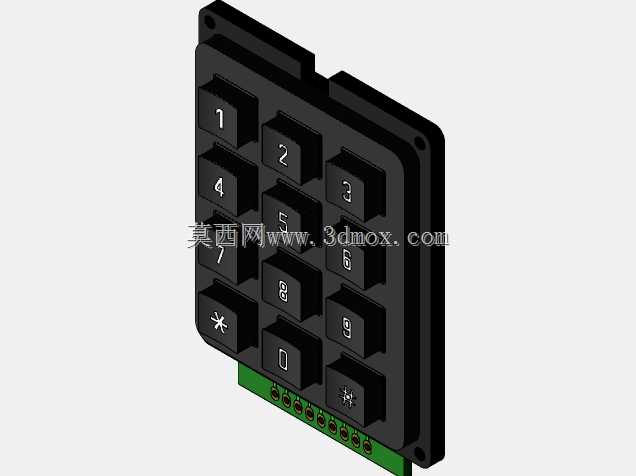

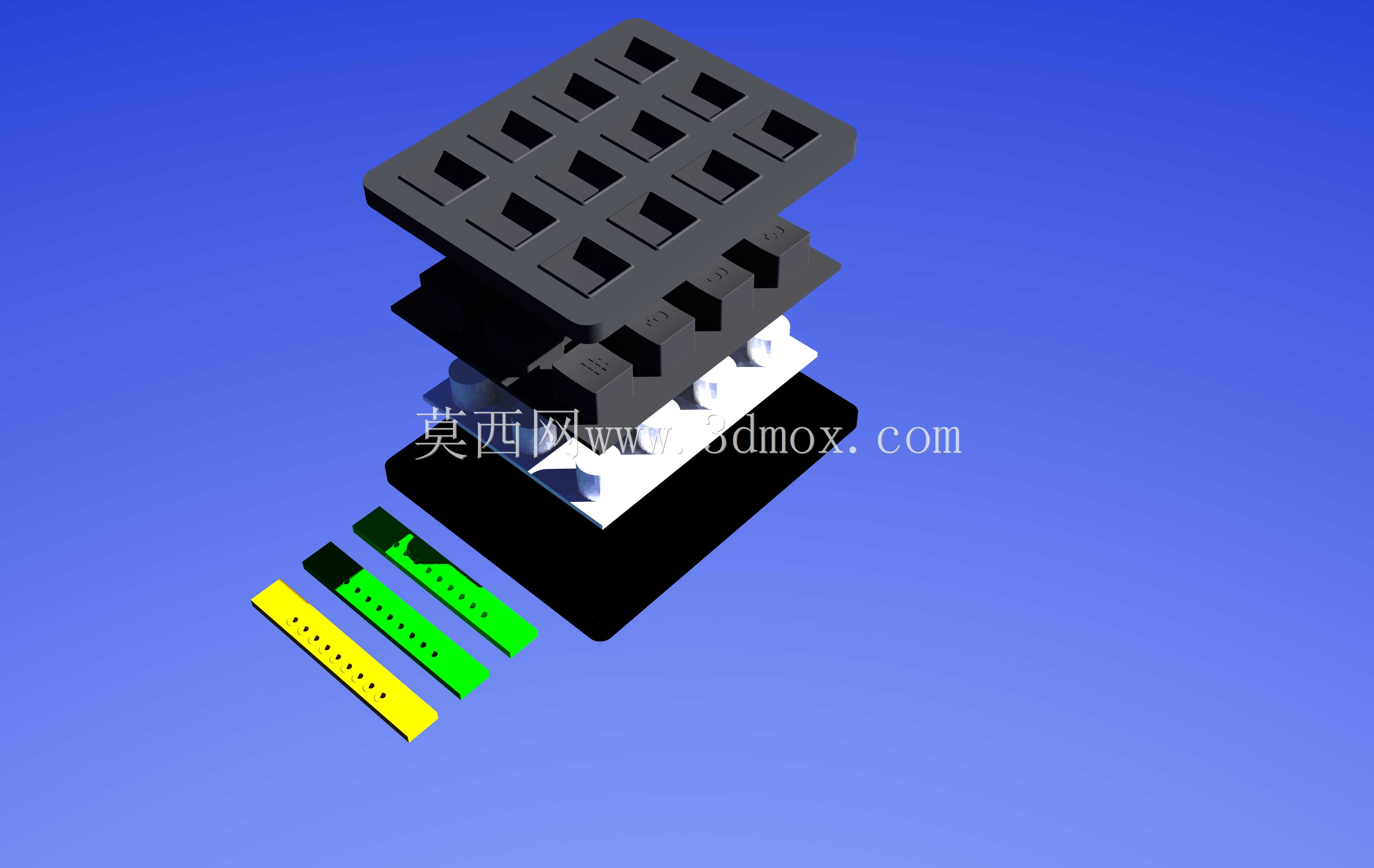

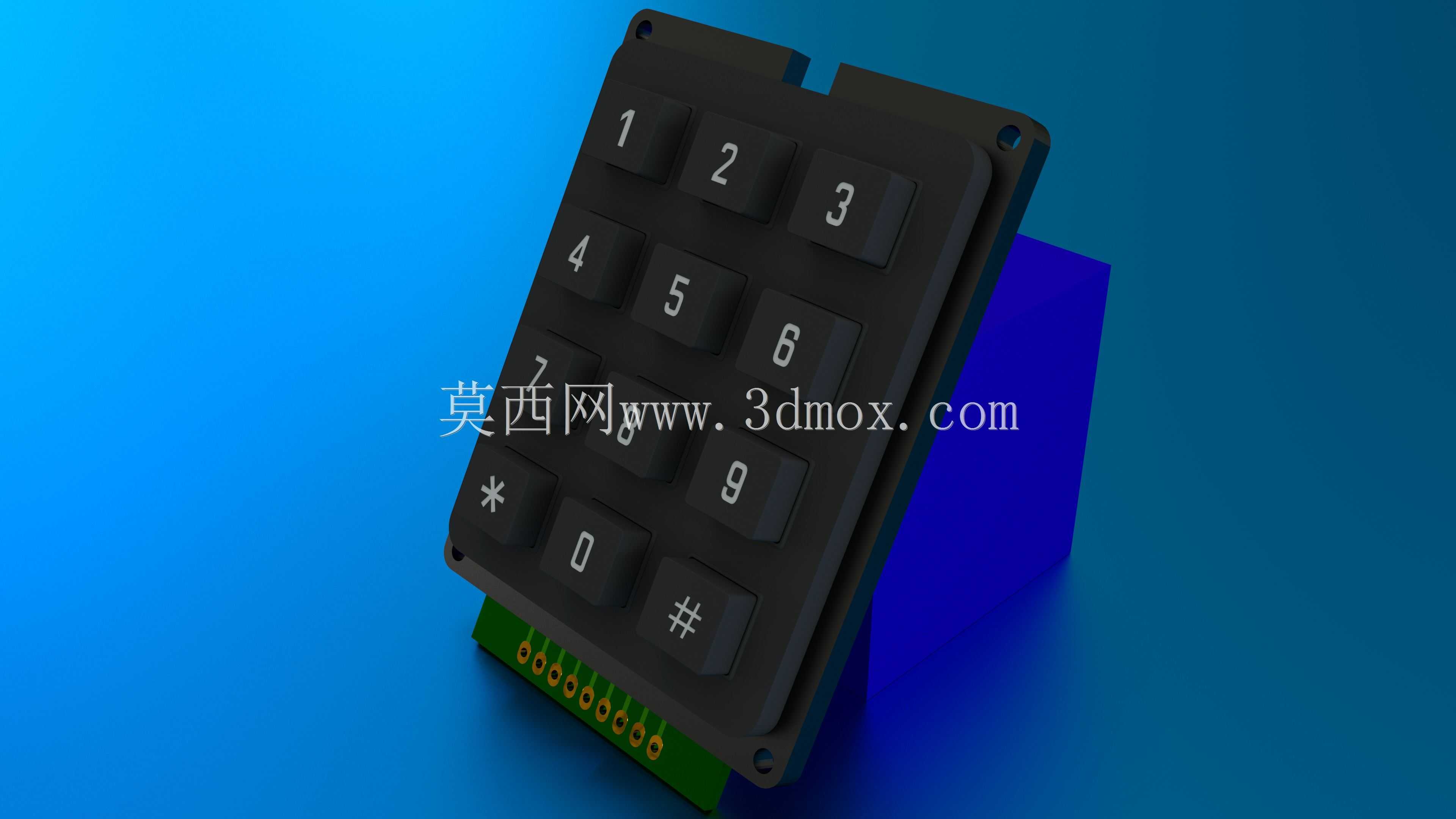

从结构设计逻辑来看，整个模组采用分层堆叠的思路，最上层是12颗独立的硅胶或塑胶按键帽，按照3列4行的矩阵排布，按键表面做了内凹的弧度处理，贴合指腹按压的触感，每颗按键下方对应独立的导电触发结构，按压时通过导电胶接触PCB板上的触点完成信号触发，这种分体式按键设计的好处是单颗按键损坏后可单独更换，无需替换整个模组，降低后期维护成本。按键下方的承载基座采用硬质塑胶材质，基座四周预留了安装固定孔位，安装时可通过螺丝直接固定在设备面板的预留开孔内，基座的边框做了限位台阶，安装后能和设备面板贴合紧密，避免灰尘、液体从安装缝隙渗入设备内部。

基座下方直接贴合PCB电路板，板载的走线按照矩阵扫描的原理排布，仅需要7个IO引脚就能完成12颗按键的信号采集，大幅减少对主控端IO资源的占用，PCB板边缘预留了焊盘或接插件位置，方便和设备主控板进行线束连接。整个模组的外形尺寸紧凑，厚度控制在较低范围，不会占用设备内部过多的安装空间，安装边界需要注意面板开孔尺寸要匹配基座的外形轮廓，预留0.1-0.2mm的装配公差，同时按键突出面板的高度要控制在合理范围，既保证按压行程足够，又避免按键突出过多被意外磕碰损坏。

设计这类按键模组时，还要考虑按键的按压行程和触发力度，通常工业场景下使用的按键触发力度设置在1.5-2N左右，按压行程在1-1.5mm区间，既保证清晰的按压反馈，又不会因为行程过长导致输入效率降低，同时按键表面的字符采用镭雕工艺处理，长期按压摩擦也不会出现字符磨损脱落的问题，适配高频次的输入使用场景。PCB板的走线要做等长处理吗？其实这类低速信号的矩阵键盘不需要严格等长，只需要做好走线的绝缘防护，在触点位置做沉金处理，避免长期使用后触点氧化导致接触不良，提升模组的整体使用寿命。
