分体式钣金防护接线收纳壳体结构

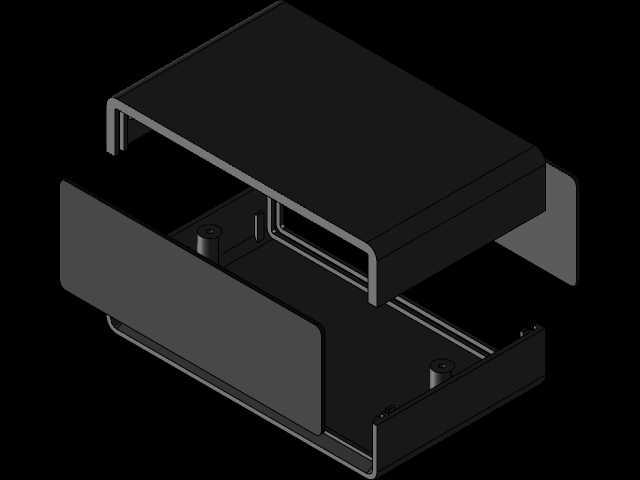

　　这款分体扣合式壳体结构，在工业现场的壁装电控节点、小型传感模块防护、户外弱电分线场景中应用十分广泛，日常做设备改造时经常会遇到需要给外露的接线端子、小型控制板做防护的需求，这类壳体刚好能适配这类零散的防护需求，不用单独开模定制，直接根据内部元件的排布选对应尺寸就能快速装配。从结构设计来看，壳体采用上下分体扣合的形式，上盖为带折边的罩体结构，下座为带安装柱的承托结构，扣合时上盖的折边刚好包覆下座的侧边外缘，不需要额外做密封槽就能实现基础的防尘防溅效果，适配室内干燥环境或者有简单遮雨的户外壁装场景，日常车间里的设备旁壁装的小型接线盒、传感器转接模块的防护，大多用的是这类结构形式。下座内部预留的柱状安装位，是专门给PCB板、

　　接线端子排预留的固定点位，做结构设计时不用额外在壳体内壁打凸台，直接用自攻螺丝就能把内部元件固定在柱位上，柱位的高度经过测算，刚好能让元件底部和壳体底面留出3mm左右的间隙，一方面可以避免元件引脚直接接触壳体底面造成短路，另一方面也能给底部走线留出空间，多股线从侧面的预留开口进出时，不会被内部的固定柱挤压破皮。壳体的侧边开口设计没有做突出的接头结构，属于开放式的进出线位，适配不同线径的线缆进出，不管是多股弱电控制线还是单根电源进线，都能从开口位置排布，现场施工时可以根据实际走线方向，用橡胶护圈对开口做防护，避免线缆被钣金的锐边割伤，这种无预制成型接头的设计，反而给现场安装留出了足够的灵活度，不用受预制接头方向的限制，

　　壁装时可以根据现场的走线方向调整壳体的安装角度，让线缆从最顺的方向接入。上下壳体的扣合间隙控制在0.2mm以内，既不会因为间隙过大造成防尘失效，也不会因为间隙过小导致扣合拆卸困难，日常维护时不需要借助工具，稍微用力就能掀开上盖检查内部接线，维护完成后对准边缘扣合即可，比螺丝固定式的壳体维护效率高很多，适合需要频繁开盖检查接线的节点使用。做结构建模时要注意，下座的安装孔位是设置在壳体内部的，安装时先把下座通过孔位固定在墙面或者设备壁面上，再装入内部元件，最后扣上上盖，固定螺丝不会外露在壳体外侧，一方面外观更整洁，另一方面也避免螺丝长期暴露在空气中生锈，影响后续拆卸维护。壳体的边角都做了R2的圆角处理，没有尖锐的钣金锐边，

　　安装和维护时不会划伤操作人员，这点在现场施工时很重要，很多薄钣金壳体如果不做圆角处理，装配时很容易割破手套甚至划伤皮肤。从安装边界来看，这类壳体的外轮廓尺寸适配常规的86型安装位的扩展需求，壁装时不会占用过多的墙面空间，突出墙面的厚度控制在40mm以内，不会因为突出过多造成过往人员磕碰，在车间通道旁、设备侧壁安装时都很适用。内部的有效容纳空间可以容纳最大尺寸70mm*50mm的控制板，搭配接线端子的话可以同时容纳6组接线点位，满足小型分线、模块转接的容量需求，日常做设备的小型控制回路改造、传感信号的中转防护，用这个尺寸的壳体刚好不会造成空间浪费，也不会因为内部空间不足导致元件挤压。设计时没有做多余的加强筋结构，依靠钣金折边本身的强度就能满足防护需求，1mm厚度的钣金材质搭配四周的折边结构，成年人单手握持施加正常力度不会产生明显形变，安装在设备上时，即使受到轻微的外物碰撞，也不会变形挤压到内部的元件，足够应对工业现场的常规使用强度。
