K40激光设备用偏置式蓝色二极管激光器安装支架

　　在桌面级激光加工设备的改装与功能拓展场景中，不少从业者会遇到原有激光头功率不足、无法同时满足不同加工工艺需求的问题，这款偏置安装支架正是为解决标准K40激光器加装10W蓝色二极管激光器的适配问题而设计。日常加工场景里，K40二氧化碳激光器常被用于非金属材料的切割、打标作业，而10W蓝色二极管激光器在薄金属打标、特定材质浅雕刻场景下有独特优势，以往的加装方案往往需要拆除原有激光头，无法实现双光源协同作业，这款支架通过偏置布局的结构设计，让两个激光头可以同时安装在设备原有运动模组上，无需改动设备的主运动结构，就能根据加工需求切换使用，部分支持双路控制的控制器甚至可以实现双光源的参数匹配与焦点协同调整，大幅拓展原有K40设备的加工适用范围。

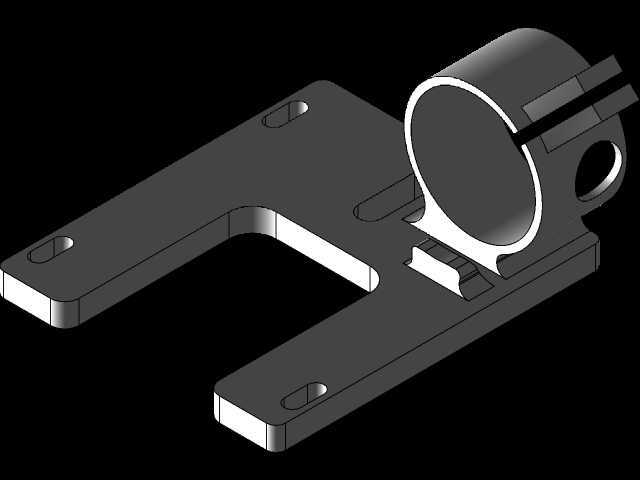

　　从结构设计逻辑来看，支架整体采用L型悬臂式安装底板，底板上预留的四个长圆形安装孔，对应K40激光器原有激光头安装位的孔距公差范围，长圆孔的设计可以在安装时实现横向与纵向的位置微调，方便操作人员校准两个激光头的焦点位置，确保加工时的光路精度。用于夹持蓝色二极管激光器的夹持座采用开口抱箍结构，抱箍的内径匹配常规10W蓝色二极管激光器的外壳外径，开口处预留锁紧间隙，通过侧面的锁紧螺丝即可实现激光器的夹紧固定，这种结构既可以保证激光器安装后的同轴度，也能在需要调整激光器伸出长度时快速松脱调节，适配不同焦距的激光镜头使用。抱箍座与安装底板之间设置了定位凸台，凸台嵌入底板上的定位槽内，保证抱箍的安装位置精度，避免长期使用后出现位置偏移，影响加工精度。

　　安装边界方面，支架整体安装后不会超出K40激光器原有运动滑台的运动行程范围，偏置的布局让加装的蓝色二极管激光器与原有二氧化碳激光头的中心距控制在合理范围内，切换加工时只需要在控制软件中调整对应的坐标偏移参数即可，不需要重新进行大范围的光路校准。底板的厚度经过受力校核，在激光器满装的情况下不会出现悬臂下挠的问题，保证高速运动加工时的结构稳定性，避免因为支架形变导致的加工位置偏差。抱箍的开口宽度设计兼顾了锁紧力与装拆便捷性，既不会因为锁紧力不足导致激光器在加工过程中出现转动移位，也不会因为过盈量过大导致装拆困难，甚至刮伤激光器的外壳表面。

　　实际使用过程中，这款支架可以直接安装在标准K40激光雕刻机的原有激光头安装位，不需要对设备的机架、运动导轨进行额外打孔改装，降低了设备改装的门槛，普通的设备操作人员只需要使用常规内六角扳手就可以完成安装调试。支架的结构设计预留了足够的走线空间，蓝色二极管激光器的供电线、信号线可以顺着支架的侧边布置，不会在设备运动过程中与机架、拖链产生干涉，避免长期使用出现线缆磨损的问题。针对部分用户需要调整激光入射角度的需求，抱箍座与底板的连接位置还预留了小范围的角度调整余量，可以根据实际加工需求微调激光器的俯仰角度，匹配不同厚度加工材料的焦点位置，获得更好的加工效果。相较于市面上常见的同轴加装方案，这种偏置安装的结构不会遮挡原有二氧化碳激光器的光路，也不需要在原有激光头的光路中增加折射镜片，避免了光路损耗，保证原有K40激光器的加工性能不受影响，同时加装的蓝色二极管激光器也能独立发挥其加工优势，实现一台设备覆盖更多加工场景的需求，对于小型加工门店、个人DIY爱好者、教学实训场景下的K40设备升级来说，这类适配支架可以大幅降低设备升级的成本，不需要额外购置新的激光加工设备，就能实现加工能力的拓展。
