火力发电厂热力系统成套设备结构

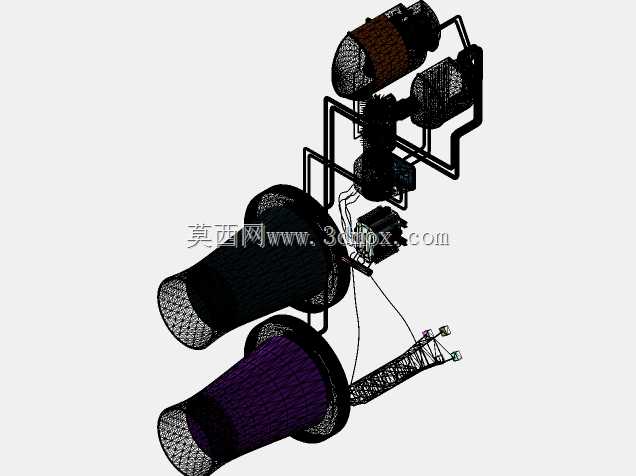

　　整套三维结构围绕燃煤火力发电主工艺流程搭建，把厂区内核心热力设备、管廊连接与外送输电构架整合在同一装配坐标系下，可直接用于厂区布局校核、工艺走向推演与结构干涉排查。现场布置阶段最先要锁定的是两座大型逆流式冷却塔的占位边界，塔筒采用下扩上收的双曲线薄壁形态，底部进风环廊预留完整检修通行空间，塔体与周边主厂房、管架之间留出通风散热与运维通道，避免热回流影响冷却效率。模型中上部布置锅炉本体、汽轮发电机组与配套换热辅机，锅炉炉膛、包覆受热面、汽包及连接烟风道均按实体管线逻辑搭建，汽机房内主机与辅机的相对位置贴合常规火电排布：高温高压蒸汽从锅炉出口经主蒸汽管道送入汽轮机，做完功的乏汽进入凝汽器，循环水回路再与冷却塔连通，

　　整套汽水循环的管线走向、弯头分支、支吊架占位都在装配中清晰呈现。管线设计阶段优先梳理高温高压主管的柔性补偿，长距离输送段自然弯补偿与支吊架点位同步排布，避免热胀应力直接作用在设备接口；低压循环水、辅机冷却水管管径更大，沿管架分层敷设，与电缆桥架、热控测点通道错开层级，减少后期交叉施工碰撞。厂区侧的输电构架按出线方向布置，桁架塔架的弦杆、腹杆连接节点与导线挂点位置完整还原，用来核对升压站至厂区外线路的走线净空，避让烟囱、冷却塔等高耸构筑物的气动影响范围。建模过程中所有设备接口按工艺流向配对，设备基础轮廓、地脚预留区域同步带出，结构工程师可直接基于该装配体推演主厂房柱网与设备荷载的对应关系，管线工程师可逐层核查管廊层高、

　　阀门操作空间与检修吊装路径，电气专业也能对照输电构架位置规划电缆沟走向。整套结构没有做过度外观简化，冷却塔的网格护面、锅炉外围框架、管道弯折弧度与塔架桁架分格都保留工程细节，既能用于新员工熟悉火电厂系统构成，也可作为厂区总图布置方案评审时的直观载体，核对各单体之间的安全间距、安装预留空间与后期检修通道是否满足火电设计规范要求。
