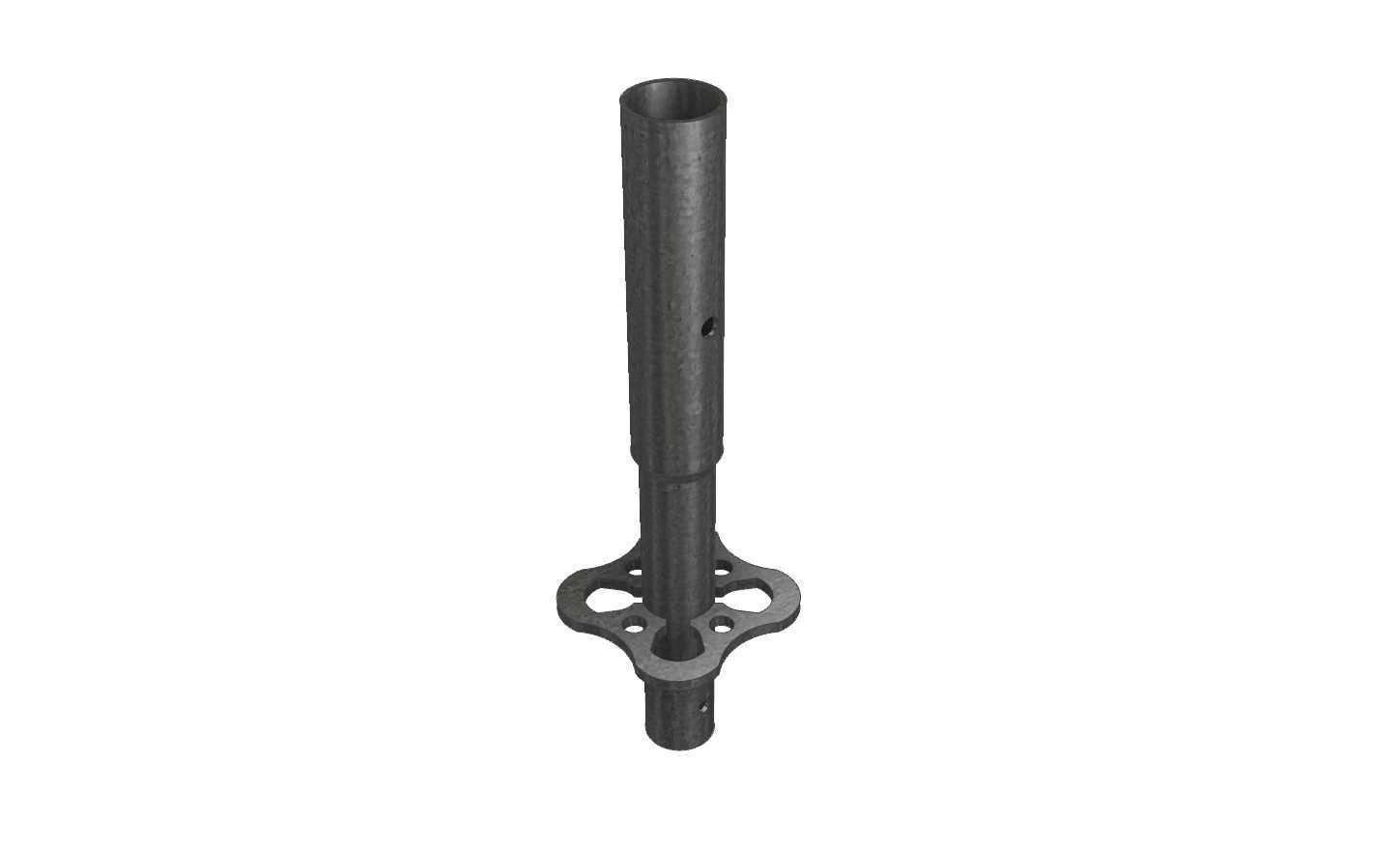

脚手架用带法兰盘连接立杆结构设计

　　在建筑施工支撑体系、临时作业架体搭设场景中，这类带一体式连接法兰的立杆是核心传力构件，区别于传统扣件式钢管的零散连接形式，该杆件将连接节点与杆身做一体化成型设计，能大幅降低现场架体搭设的拼接误差，提升架体整体的抗剪与抗倾覆性能。从实际工况来看，这类立杆主要承担竖向荷载传递作用，上部承接架体上的作业层荷载、施工活荷载，通过杆身将力逐层传导至底部基座，杆身中部预留的径向小孔，是用于穿插锁止销件，实现相邻立杆段的轴向定位，避免架体受水平荷载作用时出现杆件窜动、脱节的风险。设计阶段首先要明确架体的常用搭设高度对应的荷载取值，常规房建施工用的这类立杆，单杆轴向承载力设计值需要覆盖作业层施工荷载、架体自重以及风荷载组合下的最不利受力，

　　杆身选用无缝管材加工，壁厚取值需要满足长细比要求，避免杆件受压时出现失稳弯折。底部的三孔法兰盘是该构件的核心连接结构，法兰盘上的三个通孔呈120度均匀分布，用于配套斜向支撑杆件的锁止固定，这种三角分布的连接点位，能让斜撑与立杆之间形成稳定的空间三角受力体系，相比传统十字扣件的连接方式，节点的转动刚度更高，能有效分散水平方向的冲击力，比如施工中物料搬运的碰撞、大风天气下的水平风荷载，都能通过法兰节点快速传递到斜撑杆件，避免局部应力集中导致杆身变形。杆身的变径设计是为了适配上下段立杆的承插连接，上部杆段外径略小于下部杆段内径，搭设时直接将上段立杆插入下段杆端即可完成初步定位，配合径向的锁销孔穿入固定销，就能实现两段立杆的刚性连接，

　　这种承插加锁销的连接形式，现场安装不需要额外携带扳手等工具，搭设效率比传统扣件式架体提升近四成，同时也避免了扣件螺栓拧紧力矩不足带来的节点滑移隐患。从安装边界来看，这类立杆的底部需要配套可调底座使用，杆身下端的内孔尺寸与可调底座的丝杆外径匹配，安装时将丝杆插入杆端内孔，通过调节丝杆伸出长度就能调整整根立杆的高度，适配不同场地的基础高差，保证架体整体处于水平受力状态，避免出现局部立杆悬空导致的受力不均。法兰盘的安装高度是经过反复校核的，距离杆底的高度刚好匹配常规斜撑杆件的连接角度，当斜撑杆与地面呈45度到60度夹角时，斜撑上端的连接头刚好能与法兰盘上的孔位对齐，不需要现场切割调整杆件长度，能实现架体配件的标准化通用互换。

　　杆身表面做了氧化防锈处理，适应施工现场潮湿、多扬尘的复杂环境，避免长期使用过程中杆身锈蚀导致壁厚减薄、承载力下降，延长构件的周转使用次数。在建模过程中，需要重点关注法兰盘与杆身的焊接过渡位置，这里是应力集中的高发区域，建模时要做圆角过渡处理，避免直角焊缝带来的应力突变，同时要保证三个连接孔的位置度公差，孔位中心与杆身轴线的同轴度、孔间的角度偏差都要控制在合理范围内，否则现场安装时会出现斜撑装不上、连接销插不进去的问题。杆身的径向锁销孔位置要避开杆身的变径过渡区，防止开孔削弱杆身的有效受力截面，孔边做倒角处理，避免穿销时卡滞，也能减少销件的剪切磨损。这类构件的尺寸设计完全贴合现有施工架体的模数体系，杆身长度、法兰位置、孔径参数都能和同系列的横杆、斜撑、底座配件完全适配，不需要单独定制配件，能有效降低施工单位的配件采购与管理成本，在高支模、外脚手架、临时操作平台的搭设场景中都能广泛适用。
