家用手持厨房搅拌设备结构设计方案

　　在民用食品加工器具的结构开发流程里，手持类搅拌设备的设计需要平衡握持操作的人机适配性、搅拌作业的动力传递效率、日常使用的清洁维护便利性三个核心维度，这款厨房搅拌设备的三维结构方案，正是围绕民用厨房场景的实际使用需求完成的全细节建模。从实际应用场景来看，这类设备主要面向家庭厨房的食材混合、蛋液打发、软质食材搅碎等日常操作，区别于商用大型搅拌设备的大负载连续作业需求，家用场景下的设备需要兼顾轻量化握持、低操作震感、组件快拆易清洁的特性，设计过程中首先对握持区域的轮廓做了多轮曲面调整，将手持段的截面做了贴合手掌自然弯曲的弧面过渡，避免长时间握持出现的硌手问题，同时将动力组件的重心布置在握持区域的正下方，让操作时的设备自重对手腕的力矩降到最低，减少长时间操作的疲劳感。

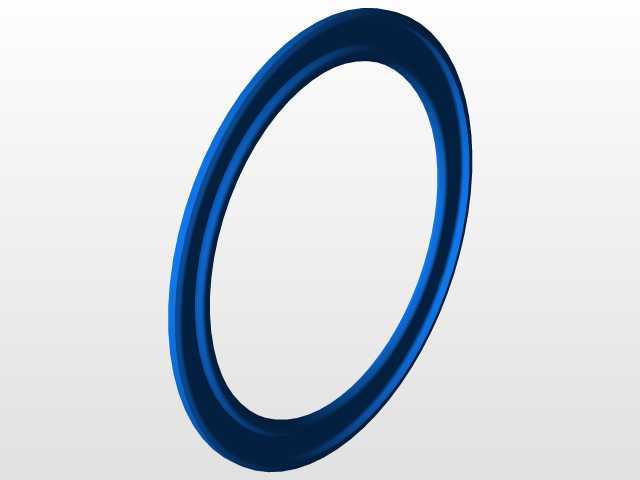

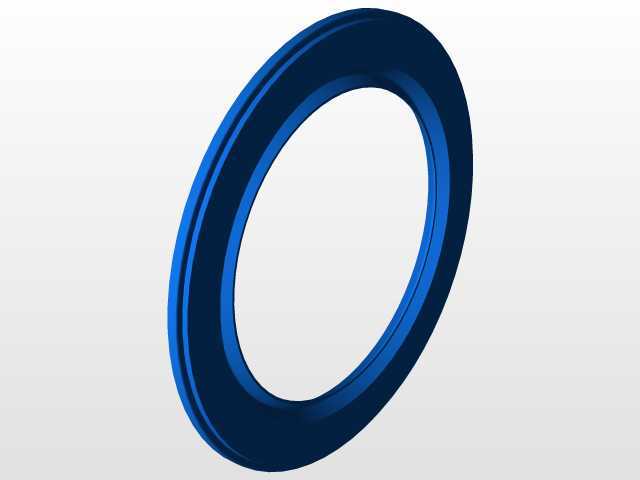

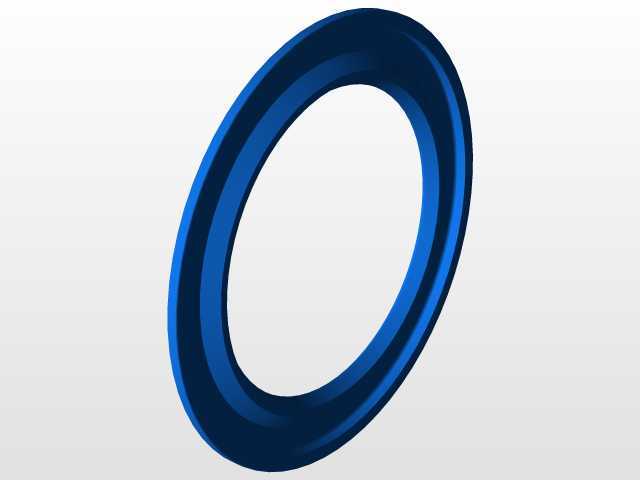

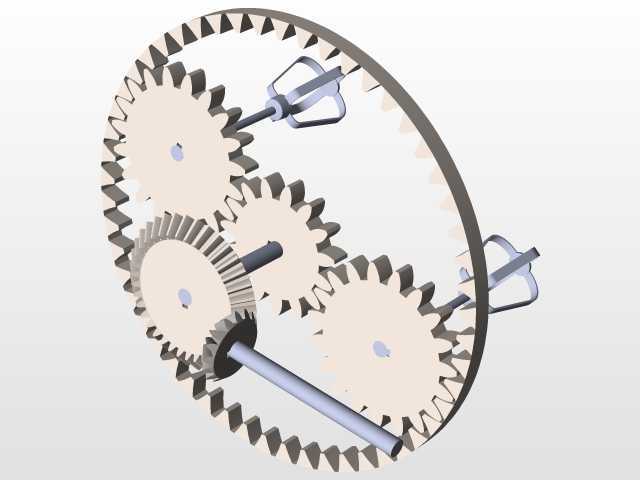

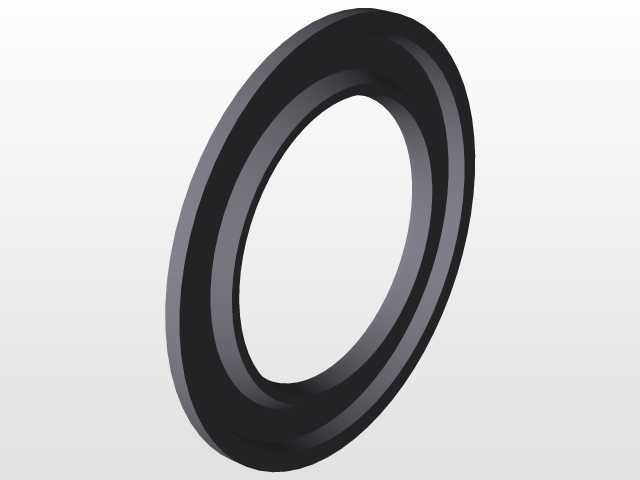

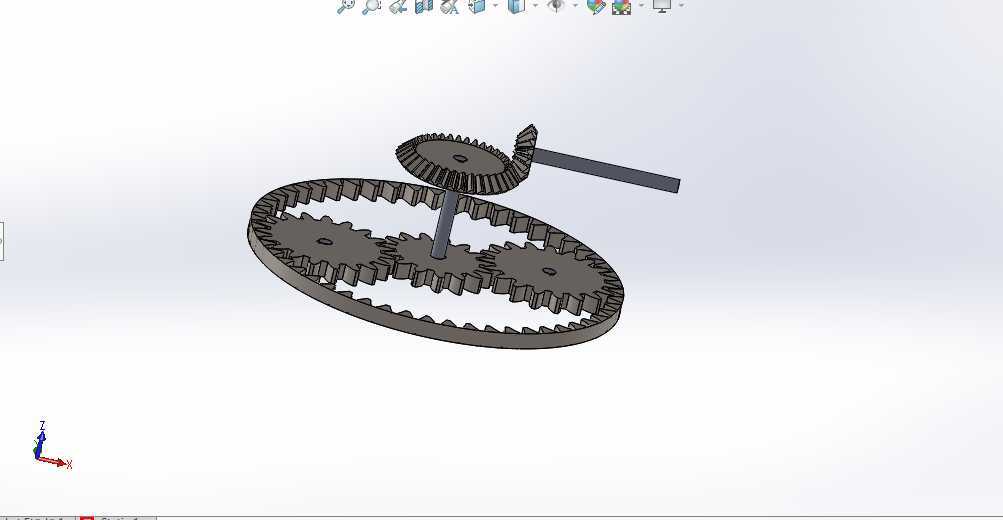

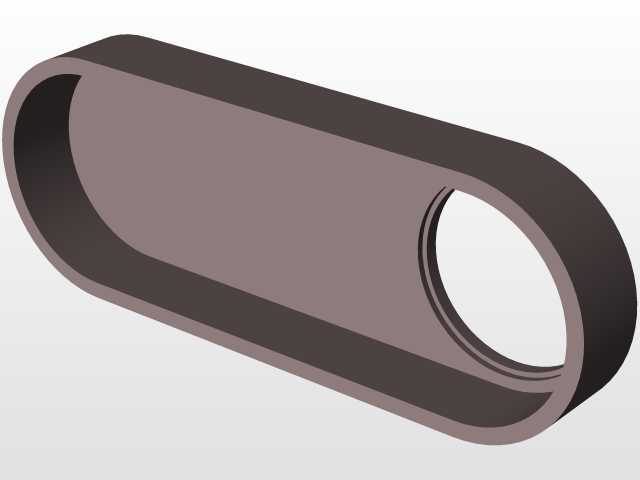

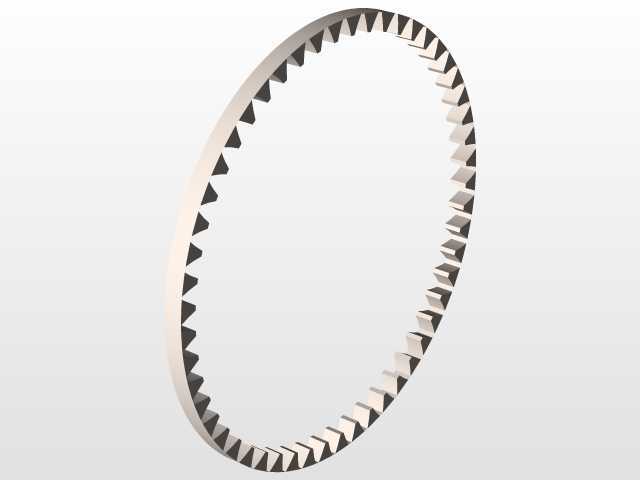

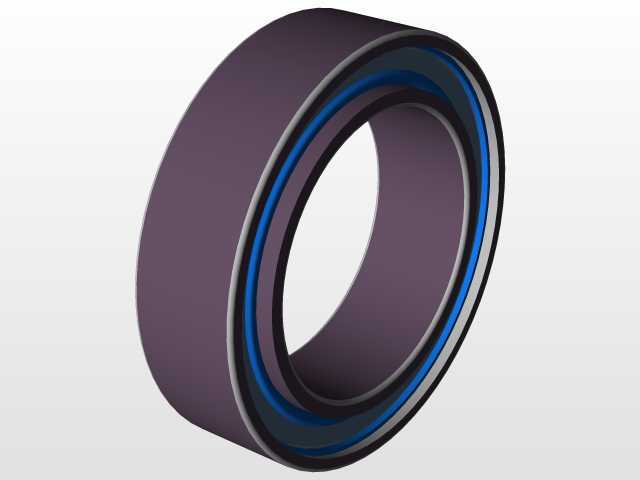

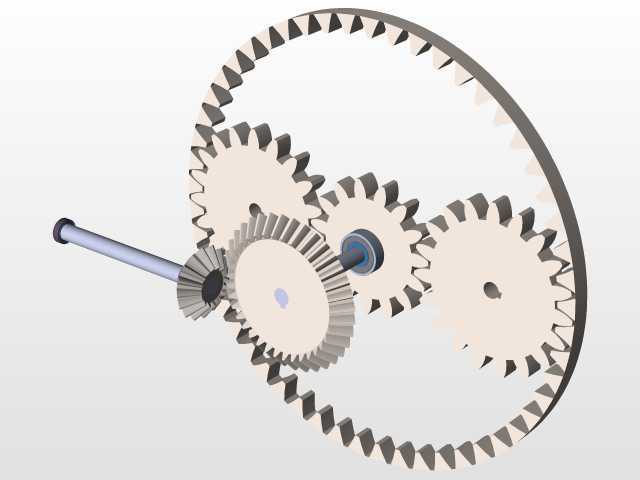

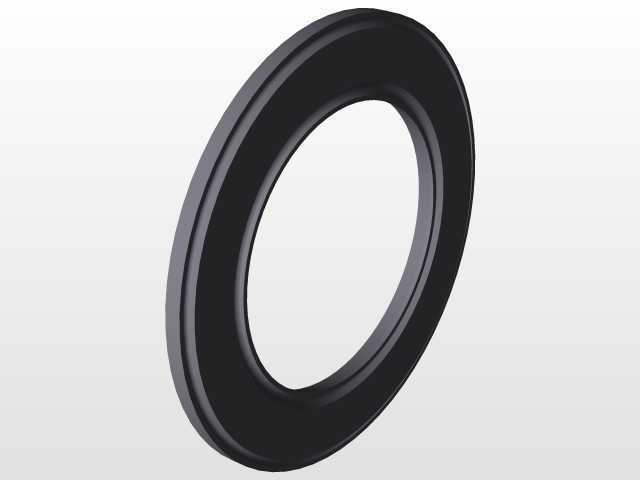

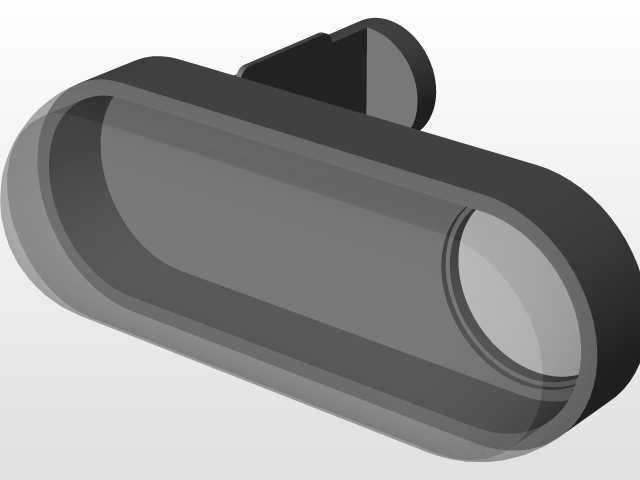

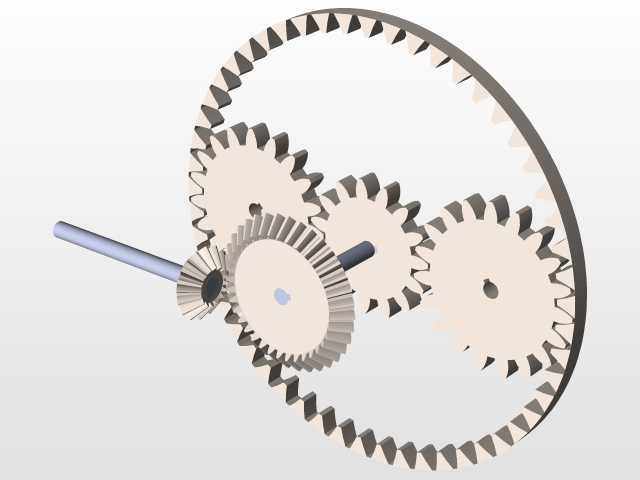

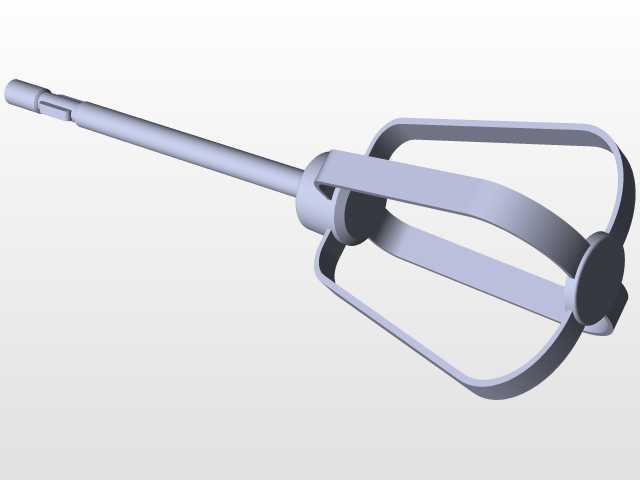

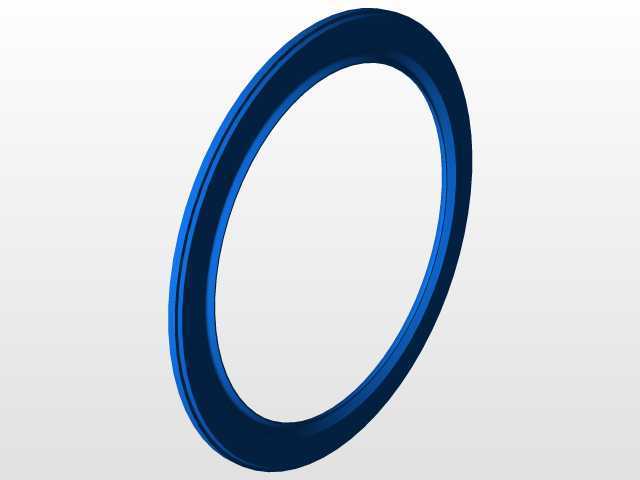

　　设备的功能结构分为握持驱动段、传动连接段、搅拌执行段三个部分，握持驱动段内部预留了动力元件、传动齿轮组的安装腔体，腔体的壁厚做了均匀化处理，避免注塑成型过程中出现的缩痕、翘曲问题，同时在腔体的拼接位置设计了嵌入式的密封槽，可搭配硅胶密封圈实现日常清洁时的液体阻隔，防止清洗过程中水渍进入动力腔损坏内部元件。传动连接段采用了偏心轴传动结构，将驱动端的旋转动力转化为搅拌执行段的往复回转+小幅振动的复合运动，相比单一旋转的搅拌结构，这种复合运动能让食材在容器内形成更充分的紊流，减少搅拌死角，提升蛋液、面糊类食材的混合均匀度；连接位置设计了快拆卡扣结构，用户不需要额外工具就能完成搅拌头的拆卸更换，适配不同的食材处理需求，比如打发蛋液用的网笼状搅拌头、搅碎软质果蔬用的桨叶状搅拌头，都可以通过同一卡扣接口实现快速替换。

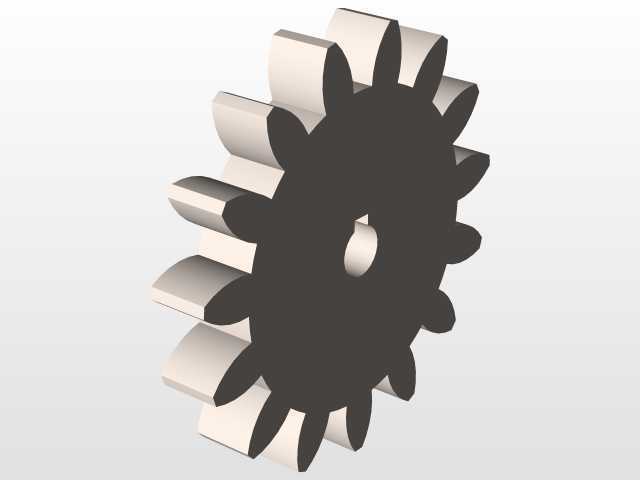

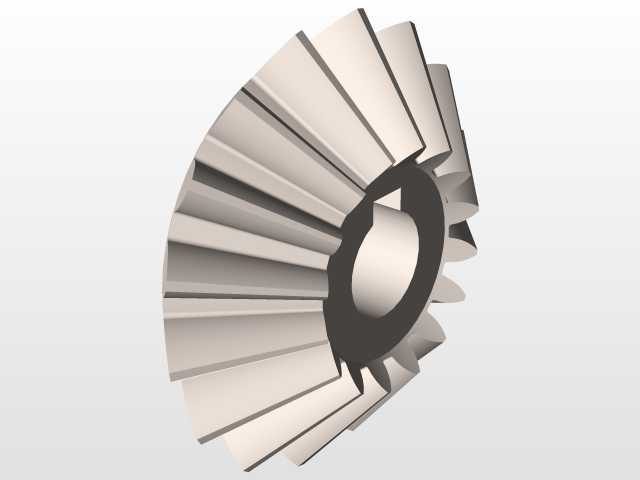

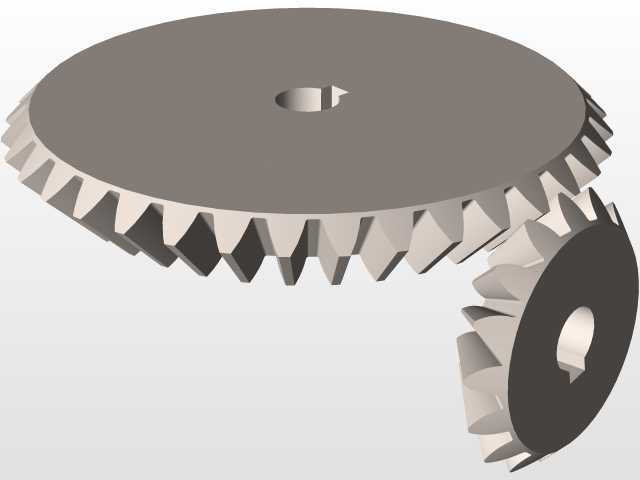

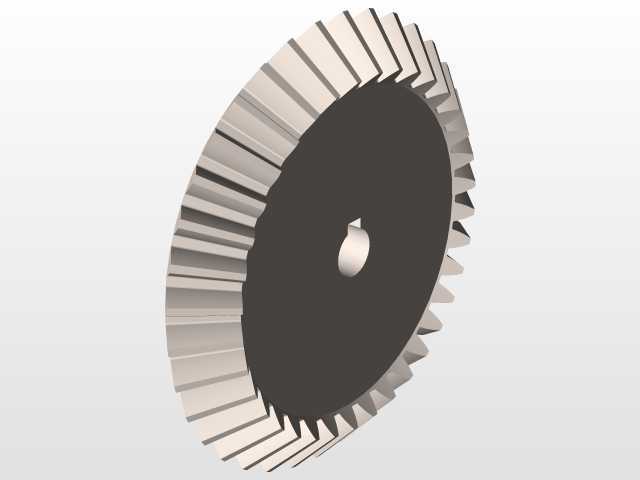

　　从安装边界的尺寸控制来看，整个设备的握持段最大直径控制在58mm，适配绝大多数成年人的手掌握持尺寸，整机不含搅拌头的长度控制在180mm，日常收纳时可以直接放入厨房抽屉的常规分格内，不需要占用额外的台面收纳空间；搅拌执行段的最大回转直径控制在65mm，适配家庭常用的12cm-20cm口径的搅拌碗、料理盆，避免搅拌过程中食材溅出容器外。设计过程中对所有运动部件的间隙做了校核，传动齿轮组的啮合间隙控制在0.1mm-0.15mm之间，既保证传动过程的顺畅无卡滞，又能减少齿轮啮合产生的运行噪音，让设备工作时的噪音控制在民用家电的允许范围内；搅拌头与连接轴的配合位置做了防转定位结构，避免高负载搅拌过程中搅拌头与传动轴出现相对滑动，导致动力传递失效。

　　在结构细节的处理上，设备外壳的所有外轮廓都做了R2以上的圆角过渡，不存在尖锐的棱角，避免日常使用过程中出现磕碰划伤的问题；外壳表面的分型线位置布置在握持区域的侧下方，不会在手掌经常接触的位置留下合模线的凸起触感，提升握持的舒适度。设备的控制按键布置在握持段的食指自然触碰位置，按键的触发行程设计为2mm，按压力度控制在1.5N-2N之间，操作时不需要刻意调整手型就能完成设备的启停控制，符合单手操作的使用习惯。针对日常使用中可能出现的搅拌头触碰容器底部的情况，在搅拌头的最下端设计了软质的防护端头，既避免搅拌头刮花容器内壁，又能在搅拌头触底时起到一定的缓冲作用，减少传动结构受到的刚性冲击，延长设备的整体使用寿命。整个三维模型完整还原了从外壳曲面、内部安装腔体、传动组件到快拆结构的所有细节，所有配合尺寸都符合注塑件的加工公差要求，可直接用于后续的结构验证、手板制作环节。
