桁架式桥梁结构静力性能仿真分析

　　在交通基建领域的桥梁结构设计环节，桁架式桥跨的受力合理性直接决定后期运营的承载能力与服役寿命，这类结构凭借杆件受力明确、材料利用率高的优势，广泛应用在中小跨径的公路、铁路桥梁以及临时施工便桥场景中。本次分析针对下承式钢桁架桥结构开展，从实际工程的约束逻辑出发，将结构一侧的桥架设为全约束状态，另一侧仅释放纵向的位移自由度，匹配实际桥梁在温度变化、荷载作用下的纵向伸缩需求，避免约束设置不合理导致的应力集中误判。从结构构型来看，该桁架采用三角形腹杆布置形式，上下弦杆承担整体弯曲产生的拉压轴力，腹杆传递截面剪力，整体杆件的截面选型匹配常规中小跨径桥梁的荷载等级，建模过程中对杆件连接节点做了共节点处理，

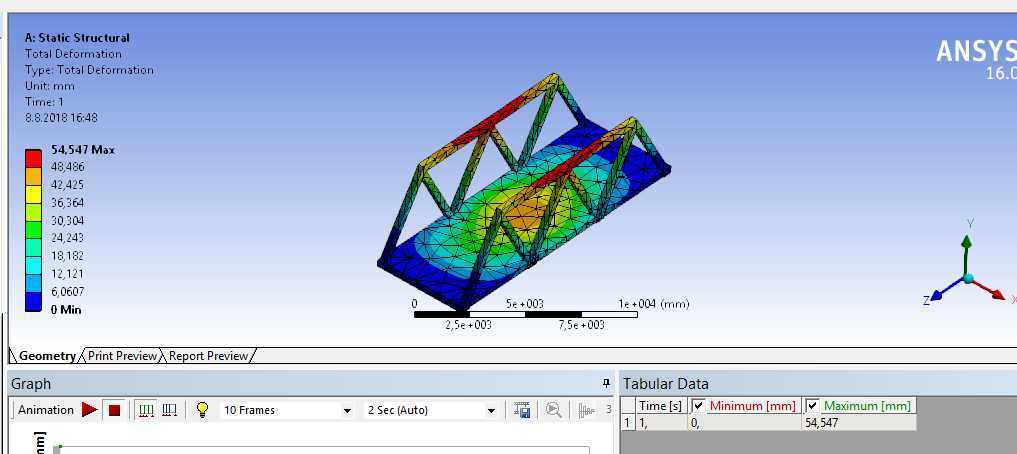

　　保证力的传递路径与实际焊接连接的受力特性一致，避免接触设置带来的计算误差。仿真计算过程中，重点提取了结构的总变形分布结果，从云图分布可以直观看到，结构最大变形出现在跨中区域的桥面位置，变形量从跨中向两端支座位置逐步递减，符合简支桁架结构在竖向荷载作用下的变形规律，杆件的变形梯度分布均匀，没有出现局部突变的情况，说明腹杆与弦杆的刚度匹配较为合理，不存在局部刚度偏弱导致的异常变形区域。在实际工程应用中，这类静力分析结果可以直接指导杆件的截面优化，针对变形偏大的跨中区域，可以适当加大上下弦杆的截面惯性矩，或者调整腹杆的布置间距，在控制整体用钢量的前提下提升结构刚度；而对于支座附近变形较小的区域，可以适当优化杆件截面，降低不必要的材料消耗。

　　从安装边界来看，该类桁架桥的支座设置需要严格匹配分析中的约束条件，固定端支座需要同时限制水平与竖向位移，活动端支座仅限制竖向位移，预留足够的纵向滑移量，避免结构在温度应力作用下产生附加内力。日常的结构验算中，这类仿真模型还可以根据实际需求调整荷载工况，比如添加偏载、制动力、风荷载等不同荷载组合，验证结构在不同运营场景下的受力表现，相比传统的手算简化计算，三维仿真可以更直观地呈现整体与局部的变形、应力分布，捕捉到手算容易忽略的局部受力薄弱点，比如弦杆与腹杆的连接节点位置，虽然整体变形不大，但节点区域的应力集中情况需要额外关注，在实际设计中需要通过节点板加强、圆弧过渡等方式降低应力集中系数，避免长期荷载作用下出现疲劳损伤。

　　对于结构设计从业者而言，这类桁架桥的静力分析逻辑可以延伸到其他桁架类承重结构的设计中，比如厂房屋架、栈桥桁架、大跨度场馆的承重桁架，核心都是通过合理的约束设置还原实际工作状态，通过变形与应力结果反向优化结构布置，在保证结构安全的前提下最大化材料利用率，避免过度设计带来的成本浪费，也防止刚度不足导致的结构挠度过大影响正常使用。
