曲柄连杆式金属切割执行机构设计

项目分类:机床 发布时间:2021-12-19 ID:463771
  • 曲柄连杆式金属切割执行机构设计
  • 曲柄连杆式金属切割执行机构设计
  • 曲柄连杆式金属切割执行机构设计
  • 曲柄连杆式金属切割执行机构设计
  • 曲柄连杆式金属切割执行机构设计
  • 曲柄连杆式金属切割执行机构设计
  • 曲柄连杆式金属切割执行机构设计
  • 曲柄连杆式金属切割执行机构设计

  这套曲柄连杆式金属切割执行机构,主要面向小型金属件下料工位的固定安装场景,适配小批量五金件加工、维修车间零散金属裁切的作业需求,可完成薄钢板、小型金属型材的定长切断动作,相比手持式切割设备,固定安装的结构能有效降低人工操作的劳动强度,同时提升切口的位置一致性。从结构传动逻辑来看,整套机构以曲柄摇杆的运动原理为核心,下方固定铰点为动力输入轴端,输入轴做整周回转运动时,通过长度100单位的长连杆带动上方的曲柄构件做往复摆动,曲柄另一端铰接的滑动副沿水平方向做直线往复运动,最终带动末端的切割刀件完成上下方向的进给裁切动作,整套传动链没有冗余的中间构件,运动传递路径短,传动过程中的能量损耗较低,适合小功率驱动场景下的作业需求。

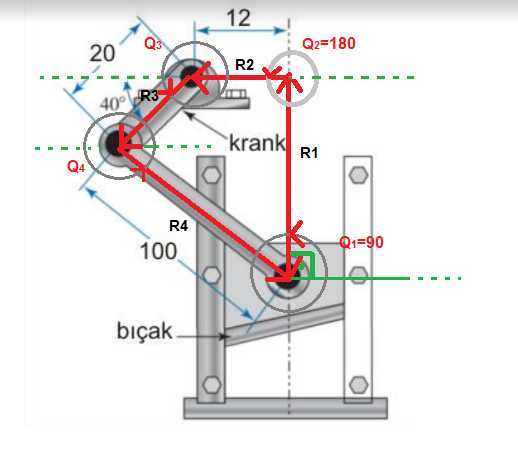

  设计过程中对各杆长的参数做了针对性匹配,曲柄回转中心到水平滑动副的垂直距离为R1,曲柄自身的回转半径为R2,铰接点处的过渡圆角做了R3的圆弧处理,避免运动过程中出现连杆与机架的硬干涉;初始安装状态下,上方铰接点与左侧固定铰点的水平间距为20单位,与水平滑动副的水平间距为12单位,左侧固定铰点处的连杆初始安装角度为40度,两个极限工位分别对应动力轴转角90度、曲柄端转角180度的位置,对应切割刀的最大进给行程刚好覆盖常规薄金属件的裁切厚度需求,不会出现行程不足导致的切不断问题,也不会因为行程过大造成刀件空行程浪费。安装边界方面,整套机构采用立式机架支撑结构,机架通过四个角的螺栓孔完成与作业台面的固定,

  安装时需要保证动力输入轴的轴线与机架安装面垂直,两个固定铰点的同轴度误差控制在0.1mm以内,避免连杆运动过程中出现卡滞;水平滑动副的导轨面需要与机架安装面保持平行,平行度误差不超过0.05mm/100mm,防止滑块运动过程中出现偏磨,缩短构件使用寿命。末端切割刀件采用快装式固定结构,刀件磨损后可直接松开紧固螺栓完成更换,不需要拆解整套连杆机构,日常维护的操作门槛较低。实际作业过程中,动力输入端可适配小功率减速电机直连,也可通过脚踏式传动结构实现人工驱动,适配不同供电条件的作业场景;机构的运动轨迹经过反复校核,裁切过程中刀件的进给速度在切入阶段保持平稳,不会出现冲击载荷导致的切口崩边问题,回程阶段刀件快速抬升,缩短单次裁切的作业循环时间,提升工位的作业效率。整套结构的所有铰接点都预留了润滑脂加注位置,定期加注润滑脂即可降低铰接处的转动磨损,延长整套机构的无故障运行周期,适合小型加工场景下长期连续使用。
