声学测试用阻抗管结构三维设计

项目分类:通用机械零部件 发布时间:2021-12-19 ID:463829

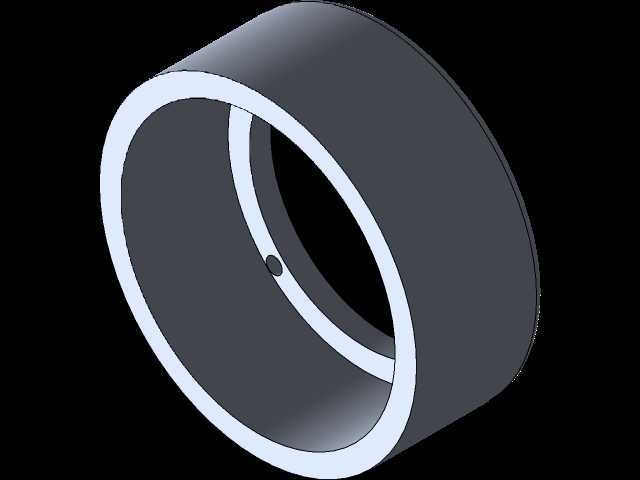

  • 声学测试用阻抗管结构三维设计
  • 声学测试用阻抗管结构三维设计
  • 声学测试用阻抗管结构三维设计
  • 声学测试用阻抗管结构三维设计
  • 声学测试用阻抗管结构三维设计
  • 声学测试用阻抗管结构三维设计
  • 声学测试用阻抗管结构三维设计
  • 声学测试用阻抗管结构三维设计
  • 声学测试用阻抗管结构三维设计
  • 声学测试用阻抗管结构三维设计
  • 声学测试用阻抗管结构三维设计

  在声学材料性能验证、噪声控制工程研发的日常测试环节里,阻抗管是实验室场景下使用率极高的专用测试装置,区别于自由场声学法的大空间测试要求,这类管状结构可以在有限的实验空间内完成材料吸声系数、声阻抗率等核心参数的精准测定,不需要搭建造价高昂的消声室环境,是高校声学实验室、汽车NVH研发部门、建筑隔声材料生产企业质控环节的标配工装。

  从实际使用的功能逻辑出发,这套阻抗管的结构设计完全围绕平面声波的传导约束展开,整体采用长直圆管的主体构型,内壁做了严格的光滑度处理,避免管内出现声反射杂波干扰测试结果,管身的平直度公差控制在毫米级以内,确保声波在管内传播时始终保持平面波状态,不会因为管壁形变产生额外的模态振动影响测试精度。管体一端预留了声源安装位,可以直接对接标准的发声驱动单元,另一端则设计了标准的试样安装卡口,测试时只需要将待检测的声学材料试样裁剪成与管内径匹配的尺寸,固定在试样安装位上,配合管身预设的传感器安装点位,就可以通过传递函数法快速计算出材料在对应频段下的吸声性能参数。

  设计过程中首先要考虑的是测试频段与管体内径的匹配关系,管径尺寸直接决定了可测试的声波频率上限,管径过大时管内会激发高次波,破坏平面波的传播条件,导致高频段测试数据失真;管径过小则会增大管内的空气粘滞阻力,影响低频段的信号采集精度,因此这套结构的内径尺寸经过反复核算,覆盖了常规声学材料测试最常用的中低频段,满足绝大多数建筑吸声材料、汽车内饰隔声材料的测试需求。管身的壁厚设计也做了针对性优化,选用刚性足够的材质参数,避免管壁在声波激励下产生共振,隔绝外界环境噪声传入管内干扰测试信号,同时在管段衔接位置做了密封结构设计,防止出现声泄漏,保证管内声场的封闭性。

  安装边界方面,整套阻抗管采用分段式拼接结构,不同管段之间通过法兰结构对接,既方便根据测试需求调整管身总长度,适配不同低频测试要求下的管长需要,也便于后期对管内壁进行清洁维护,更换不同规格的试样固定工装。管身底部预留了标准的支架安装接口,可以直接固定在实验室的通用光学平台或者专用测试支架上,安装时只需要保证管身轴线处于水平状态,调整声源与传感器的相对位置,就可以快速完成测试前的装调工作,不需要复杂的对中操作。试样安装位设计了快压结构,更换测试试样时不需要额外工具,只需要松开压环就可以快速替换待测试样,大幅提升批量测试时的工作效率。

  在实际工程应用中,这类阻抗管除了用于常规的吸声材料性能检测,还可以用于声学结构的优化验证,比如研发新型的微穿孔板吸声结构、复合隔声材料时,可以通过小尺寸试样快速完成配方与结构的迭代验证,不需要制作大尺寸试样进入消声室测试,大幅降低研发阶段的测试成本。设计时还在管身预留了多个传感器安装螺孔,不同位置的螺孔间距符合相关测试标准的要求,用户可以根据测试方法的不同选择对应的传感器安装位置,既支持双传声器传递函数法测试,也可以适配驻波比法的传统测试方案,兼容不同实验室的现有测试设备。管体的末端还设计了可更换的背腔结构,通过调整背腔的深度,可以模拟不同安装条件下的材料声学性能,比如模拟材料背后带空气层、贴附刚性壁面等不同实际安装场景,让实验室测试结果更贴近材料的实际使用工况,避免实验室测试数据与现场应用效果出现偏差。
