三叶片卧式风力发电机组整机结构设计

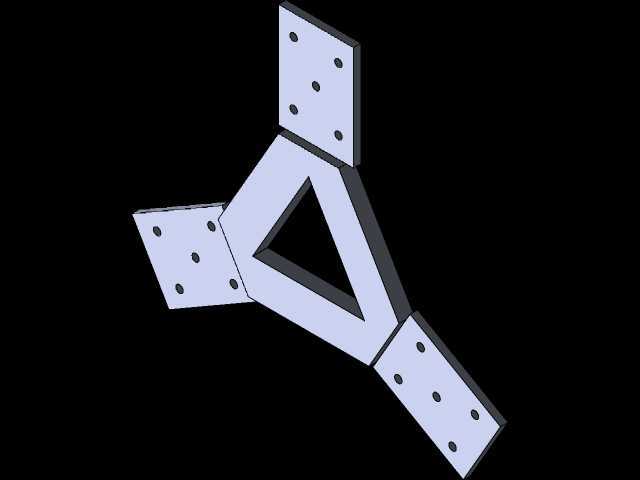

　　在分布式离网供电、偏远山区户用供电、沿海滩涂互补供电、海岛微电网搭建这类场景里，卧式风力发电机始终是风能捕获环节的核心设备，和垂直轴风机相比，它的启动风速阈值更低，风能利用系数的区间更宽，在年均风速3m/s到20m/s的区域都能保持稳定的功率输出，适配绝大多数陆上风资源区的部署条件。这套结构的风轮采用三叶片对称布局，叶片翼型选用成熟的低速高升阻比翼型，叶根位置做了加厚的法兰连接结构，和轮毂的连接面预留了均匀分布的螺栓过孔，安装时可以通过扭矩扳手按对角顺序锁紧，保证三个叶片的安装倾角完全一致，避免运行过程中出现动不平衡引发的整机振动。轮毂采用三角星形的铸钢件结构，三个安装支臂的夹角严格保持120度，支臂上的连接孔位和叶根法兰完全匹配，轮毂中心和主轴的连接采用锥面配合加平键传扭的结构，既可以传递风轮转动产生的大扭矩，也能方便后期维护时的风轮拆卸作业。

　　从设计思路上看，这套结构优先考虑了野外长期运行的可靠性，叶片主体采用薄壁空心结构，内部沿展向布置了多道加强筋，在保证叶片结构强度的前提下尽可能降低自重，减少风轮转动时的离心载荷，降低主轴和轴承的受力负担。叶片表面的型线从叶根到叶尖做了连续的扭角变化，叶根段扭角更大，适配低风速下的气流攻角，叶尖段扭角逐步收窄，降低高风速下的气动阻力，让整个叶片在不同风速段都能保持较优的攻角状态，减少气流分离带来的能量损失。整机的安装边界需要考虑风轮的扫掠直径，部署时塔筒周边的障碍物高度不能超过风轮最低点的安装高度，避免湍流影响风轮的进气流畅度，同时塔筒和主机舱的连接法兰需要匹配主机舱底座的安装孔位，保证机舱的水平度偏差控制在允许范围内，避免主轴倾斜带来的轴承偏磨问题。

　　设备运行过程中，风轮捕获的风能通过主轴传递到机舱内部的增速机构，再驱动发电单元完成机械能到电能的转换，这套卧式结构的机舱采用偏航设计，可以根据风向传感器的信号自动调整机舱朝向，让风轮始终正对来风方向，最大化风能捕获效率。在结构细节上，叶片和轮毂的连接位置做了防松设计，螺栓锁紧后会加装开口销防止螺纹回转，轮毂外部设置了流线型的导流罩，减少气流在轮毂位置的涡流损失，同时导流罩可以阻挡雨水、沙尘进入轮毂内部的连接结构，降低连接部件的腐蚀速率。针对不同的安装场景，这套结构的塔筒连接接口可以做适配调整，既可以搭配独立的钢制锥筒塔筒部署在开阔野外，也可以搭配小型支架安装在建筑屋顶、监控杆顶部这类小型分布式场景，安装时需要核算安装基础的承重能力，保证基础可以承受风轮运行时的静载荷、动载荷以及极端大风下的极限载荷，避免出现倒伏风险。

　　在实际选型适配时，需要结合部署区域的年平均风速、极端风速数据调整叶片的材料选型和风轮的额定转速，在高海拔低气压区域，空气密度更低，需要适当调整叶片的弦长参数保证足够的风能捕获能力，在沿海高盐雾区域，叶片表面需要做抗盐雾腐蚀的涂层处理，连接螺栓选用不锈钢材质或者做达克罗表面处理，提升结构的耐候性。这套结构的整体装配逻辑遵循从内到外的顺序，先完成机舱内部传动、发电单元的装配调试，再将轮毂和主轴完成连接，最后逐个吊装叶片并完成锁紧，装配过程中需要全程检测风轮的动平衡参数，对叶片的安装位置做微调，保证风轮转动时的振动值控制在允许范围内，避免长期振动引发的连接部件疲劳损坏。日常运维过程中，只需要定期检查叶根连接螺栓的扭矩值、叶片表面的损伤情况、主轴轴承的润滑状态，就能保证设备长期稳定运行，整体维护成本较低，适合无专人值守的野外部署场景。
