垂直轴阻力差型立式风力涡轮结构设计

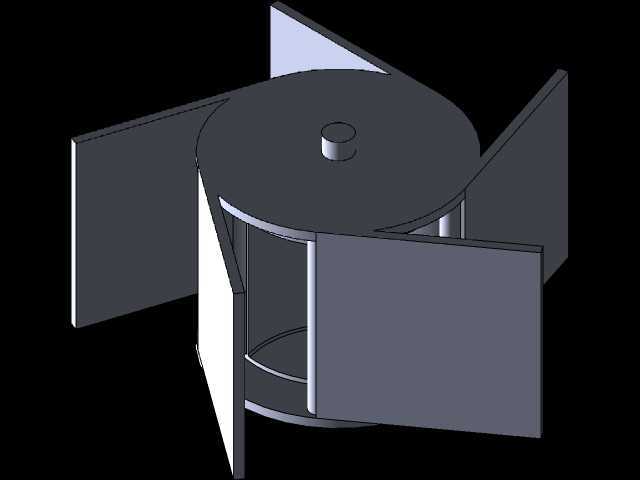

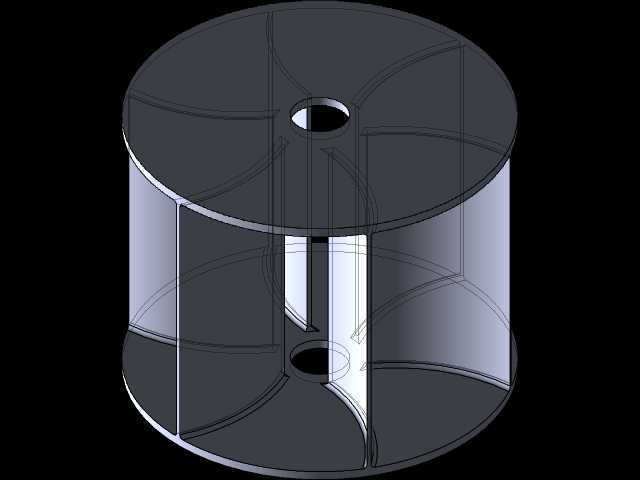

　　这款立式风力涡轮采用垂直轴阻力型驱动结构，和常见水平轴风机的应用场景有明显差异，不需要对风机构就能捕捉任意方向来流的风能，在城市楼宇顶部、山区零散风场、分布式离网供电点位这类风向紊乱、风速波动大的场景下适配性更强，不需要加装复杂的偏航对风装置，后期运维的结构复杂度也更低。从结构设计逻辑来看，整体采用中心转轴搭配上下圆形端板的支撑框架，四片矩形直板叶片沿圆周方向等距垂直固定在端板边缘，叶片平面与转轴径向呈固定夹角布置，来流接触叶片时，迎风侧叶片受到的风阻大于背风侧回转叶片的阻力，两侧形成的阻力差直接驱动中心转轴旋转输出扭矩，这种结构不需要复杂的翼型曲面加工，直板叶片的钣金折弯、焊接成型难度远低于升力型曲面叶片，

　　小批量生产的工艺门槛更低。在安装边界的尺寸控制上，上下端板的直径决定了整机的扫风直径，叶片的垂直高度直接对应有效扫风面积，设计时可以根据目标点位的平均风速调整叶片高度与端板直径的比值，低风速区域可以适当加大叶片高度提升扫风面积，高风速区域可以缩小叶片展长降低结构载荷，中心转轴的上下端预留标准轴伸接口，能够直接匹配常规的永磁发电机输入轴，不需要额外加装换向传动结构，传动链的损耗也能控制在较低水平。实际使用过程中，这种立式结构的整机重心集中在垂直转轴的轴线上，运行时的动平衡调校难度比水平轴风机更低，叶片旋转时的气动噪声也更小，在靠近人居场景的分布式供电点位使用时，不会产生明显的噪声干扰。结构细节上，

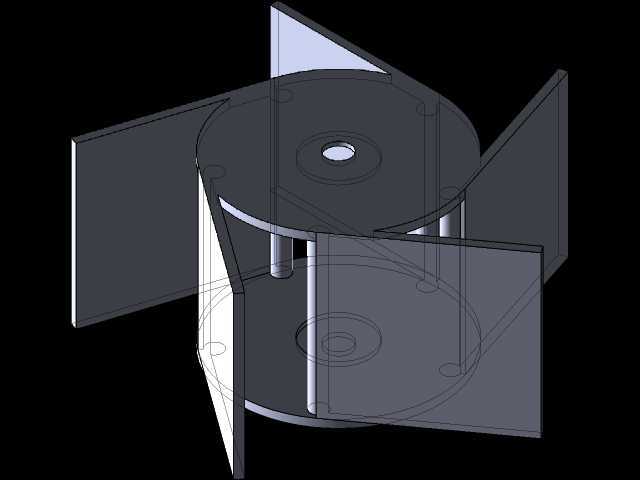

　　叶片与上下端板的连接位置采用折边加焊接的固定方式，连接区域做了圆弧过渡处理，避免应力集中导致长期交变载荷下出现焊缝开裂的问题，中心转轴与端板的连接位置设置了加强筋板，传递扭矩时可以分散端板的受力，避免端板受扭矩作用出现变形。和同功率等级的升力型垂直轴风机相比，这种阻力型结构的启动风速更低，每秒两米左右的来流就能驱动叶轮启动旋转，在年均风速偏低的内陆区域也能实现有效风能捕获，不过结构设计时也需要考虑极端大风下的限速问题，可以在中心转轴位置配套离心式限速机构，当转速超过设计阈值时自动增加转轴阻尼，避免转速过高导致叶片结构损坏。从三维建模的角度来看，这款结构的零件拆分逻辑清晰，上下端板为对称回转体结构，四片叶片为完全相同的矩形板件，

　　建模时只需要完成单组叶片与端板的特征建模，通过圆周阵列就能完成整体装配，装配过程中需要严格控制叶片的安装角度一致性，角度偏差过大会导致运行时动平衡超标，引发整机振动问题，各零件的配合公差可以按常规钣金焊接结构的公差等级选取，不需要过高的加工精度就能满足运行要求。
