消毒穿行作业用三通式雾化喷嘴结构

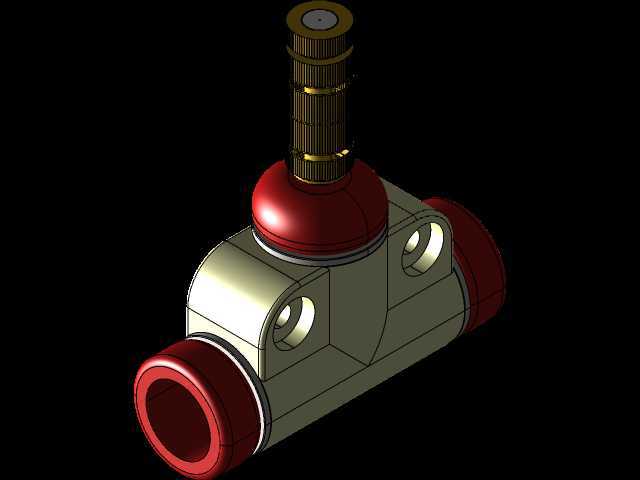

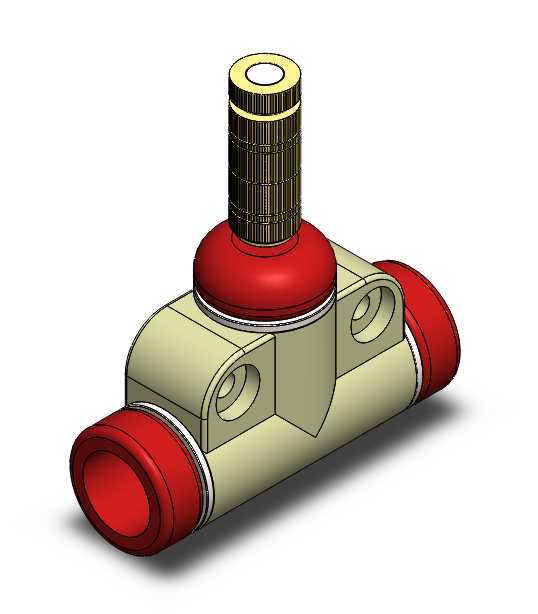

　　这款喷嘴主要适配人员消毒通道、养殖场圈舍穿行消毒、厂区入口消杀闸机这类需要持续对通行对象进行全域雾化覆盖的场景，区别于常规单出口直射喷嘴，它采用三通式主体结构，两侧通径可直接串接在消杀管路的水平供液管段上，不需要额外做转角接头转接，能大幅减少管路安装的冗余配件，降低管路沿程的压力损失。从实际使用场景来看，这类穿行消毒场景往往需要喷嘴在人员或小型物料通过的短时间内，快速形成覆盖截面均匀的细雾场，不能出现局部雾量过大打湿衣物、局部雾量稀疏留有消杀盲区的问题，因此在结构设计上，顶部的雾化调节段做了滚花防滑结构，现场运维人员不需要借助扳手等工具，直接用手拧动就能调整雾化芯的行程，改变喷出雾滴的粒径与喷射张角，适配不同季节、

　　不同消毒药剂浓度下的雾化需求——比如冬季环境温度低时，可适当调小雾滴粒径避免雾滴快速沉降打湿通行人员的外套，夏季高温环境下可适当调大流量提升消杀覆盖效率。主体两侧的连接端做了快插适配的密封结构，端部的红色防护段实际是密封压圈的限位结构，安装时直接将对应外径的供液软管插入接口，内部的卡簧与密封圈会自动抱紧管路，承压能力可满足常规消杀管路0.2-0.6MPa的工作压力范围，不会出现漏液、脱管的问题。主体上的两个对称凸耳是安装固定位，现场布设管路时，可通过扎带或小型卡箍穿过凸耳上的通孔，将喷嘴固定在通道两侧的支架上，避免供液管路长时间承压后出现喷嘴偏转、喷雾方向偏移的问题。从建模的结构逻辑来看，主体流道做了圆弧过渡处理，没有直角转角，

　　消毒药剂混合液流经三通交汇处时不会形成涡流滞流区，一方面可以减少药剂中的杂质在流道内沉积堵塞的概率，另一方面也能让流向顶部雾化芯的液流压力更稳定，保证喷雾的均匀性。顶部的雾化芯采用可拆卸结构，长时间使用出现结垢、堵塞时，可直接拧下顶部的调节帽取出雾化芯进行冲洗或更换，不需要将整个喷嘴从管路上拆卸下来，能大幅降低现场运维的工作量。从安装边界来看，喷嘴主体水平方向的总长度适配常规DN15规格的消杀管路布设间距，顶部调节段的垂直高度不会超出通道侧装支架的安装空间，两侧接口的同轴度公差控制在0.1mm以内，串接在长距离供液管路上时不会出现管路别劲、密封件偏磨漏液的问题。在实际选型适配时，这款喷嘴不需要额外搭配转角接头、固定支架等配件，

　　直接串管即可完成安装，单组喷嘴的有效喷雾覆盖宽度可达1.2-1.5米，在常规宽度1米的人员消毒通道内，单组喷嘴即可满足截面全覆盖要求，相比常规单出口喷嘴需要在两侧对装的布设方案，能减少一半的喷嘴用量，同时降低供液管路的整体压力需求，适配小型消杀设备的低压供液系统。结构设计上还考虑了药剂兼容性，主体与药液接触的流道部分采用耐腐材质建模时的壁厚预留了足够的腐蚀余量，可适配含氯消毒剂、过氧乙酸等常用消杀药剂的长期使用，不会出现短时间内被腐蚀漏液的问题。顶部调节段的刻度标识（建模时做的周向滚花间的刻度槽）可以让运维人员快速记录不同工况下的调节位置，下次更换药剂或调整工况时可以直接拧到对应位置，不需要反复调试喷雾效果。两侧接口的密封槽深度做了优化设计，即使管路存在轻微的角度偏差，密封圈也能保持足够的压缩量实现密封，降低现场安装的精度要求，适合非专业运维人员的快速布设作业。
