热电偶用定制SMPW连接器结构设计

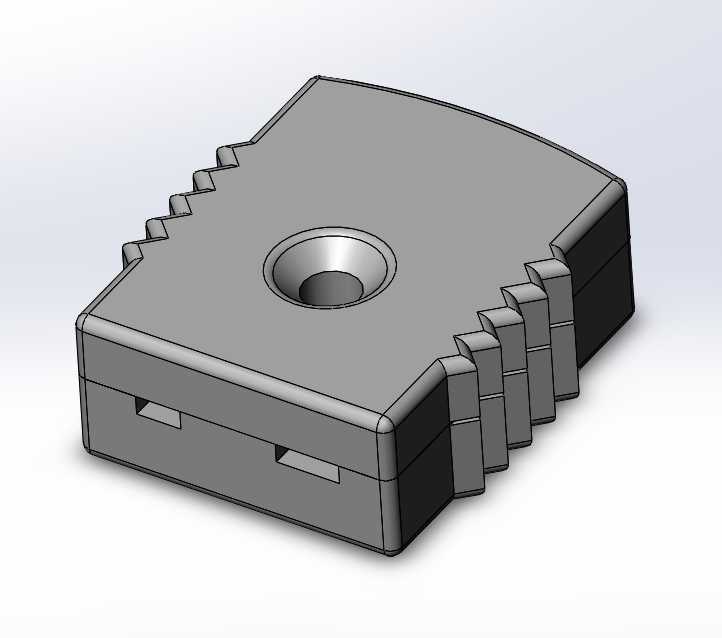

　　这款定制SMPW连接器主要面向工业现场热电偶测温场景的布线连接需求，在冶金、化工、电力设备的温度采集回路中，热电偶信号的传输可靠性直接决定测温数据的准确度，常规通用连接器往往无法匹配现场狭小布线空间、频繁插拔操作以及热电偶线材的特殊固定需求，这款定制结构正是针对这类痛点完成的设计落地。从实际使用场景来看，工业现场的热电偶布线往往伴随设备旁的振动、布线空间局促、检修时需要频繁插拔信号回路的情况，这款连接器的外壳采用上下扣合的分体式结构，侧边设置多道阶梯式防滑齿，不管是戴劳保手套操作还是徒手插拔，都能获得足够的摩擦力，不会出现手滑无法施力的情况，防滑齿的深度和间距经过实际握持测试，单齿深度1.2mm，齿间距2.5mm，

　　刚好匹配指腹的按压弧度，长时间插拔操作也不会出现硌手的问题。外壳顶面设置的沉头安装孔，是为了满足现场将连接器固定在设备面板、走线槽旁的安装需求，沉孔深度刚好容纳M3沉头螺丝的头部，安装后螺丝头部不会突出外壳表面，避免布线时勾挂线缆，也不会在设备检修时因为突出的螺丝头刮擦操作人员的手部。连接器前端的两个对称卡槽，是用来匹配热电偶公端插片的定位结构，卡槽的宽度公差控制在±0.05mm，插片插入后不会出现旷量，避免因为设备振动导致插片接触不良、测温信号跳变的问题，上下壳扣合后内部预留的线槽空间，刚好可以容纳K型、J型等常用热电偶的补偿导线，线径适配范围从0.2平方毫米到0.5平方毫米，扣合后内部的压线筋会轻轻压住线缆外皮，

　　不需要额外打胶固定，就能承受50N的拉拔力不会出现线缆松脱的情况。设计过程中特意将外壳的所有棱角都做了R0.8mm的圆角处理，一方面是为了适配3D打印的加工工艺，避免打印过程中出现尖角翘边的问题，另一方面也能避免安装操作时锐角划伤操作人员，同时圆角结构也能提升外壳的抗冲击性能，不小心从1.2米的操作台高度掉落时，不会因为应力集中出现外壳碎裂的问题。从安装边界来看，这款连接器的整体外形宽度控制在28mm，长度35mm，厚度12mm，比同规格通用连接器的体积缩小约15%，在密集布线的热电偶接线端子排旁，多个连接器并排安装时不会出现互相干涉的情况，相邻连接器之间预留2mm的间隙就能满足插拔操作的空间需求，不需要额外加大接线排的安装间距，

　　能够有效节省设备内部的布线空间。外壳的分体扣合结构不需要额外使用螺丝固定，上下壳通过侧边的卡扣结构就能完成锁紧，组装时只需要将焊接好插片的补偿导线放入下壳的线槽内，对准卡扣按压上下壳就能完成组装，单组连接器的组装时间不超过10秒，相比螺丝固定的结构能够大幅提升现场布线的组装效率，后期检修需要重新接线时，只需要用一字螺丝刀轻轻撬开侧边的卡扣缝隙就能拆开外壳，不需要破坏外壳结构，重复拆装次数可以达到50次以上不会出现卡扣断裂的问题。在信号传输的可靠性设计上，连接器内部的插片安装槽做了限位台阶，插片插入后前后方向的窜动量控制在0.1mm以内，避免插拔时插片移位导致的接触不良，插片接触区域的镀金层厚度要求不小于1μm，能够在工业现场的潮湿、轻微腐蚀环境下长期使用，不会出现接触电阻变大导致的测温误差超标的问题。针对3D打印的加工适配，这款模型的壁厚统一设置为1.5mm，既能够保证外壳的结构强度，又不会因为壁厚过大导致打印时间过长、材料浪费，所有的内孔和卡扣结构都预留了0.2mm的打印公差，使用PLA、ABS等常用3D打印材料制作时，不需要二次打磨就能顺利完成组装，打印完成后只需要去除支撑就能直接使用，非常适合现场临时改造、小批量定制的场景使用，不需要开模就能快速获得适配现场需求的连接器配件，解决工业现场测温布线时的特殊连接需求。
