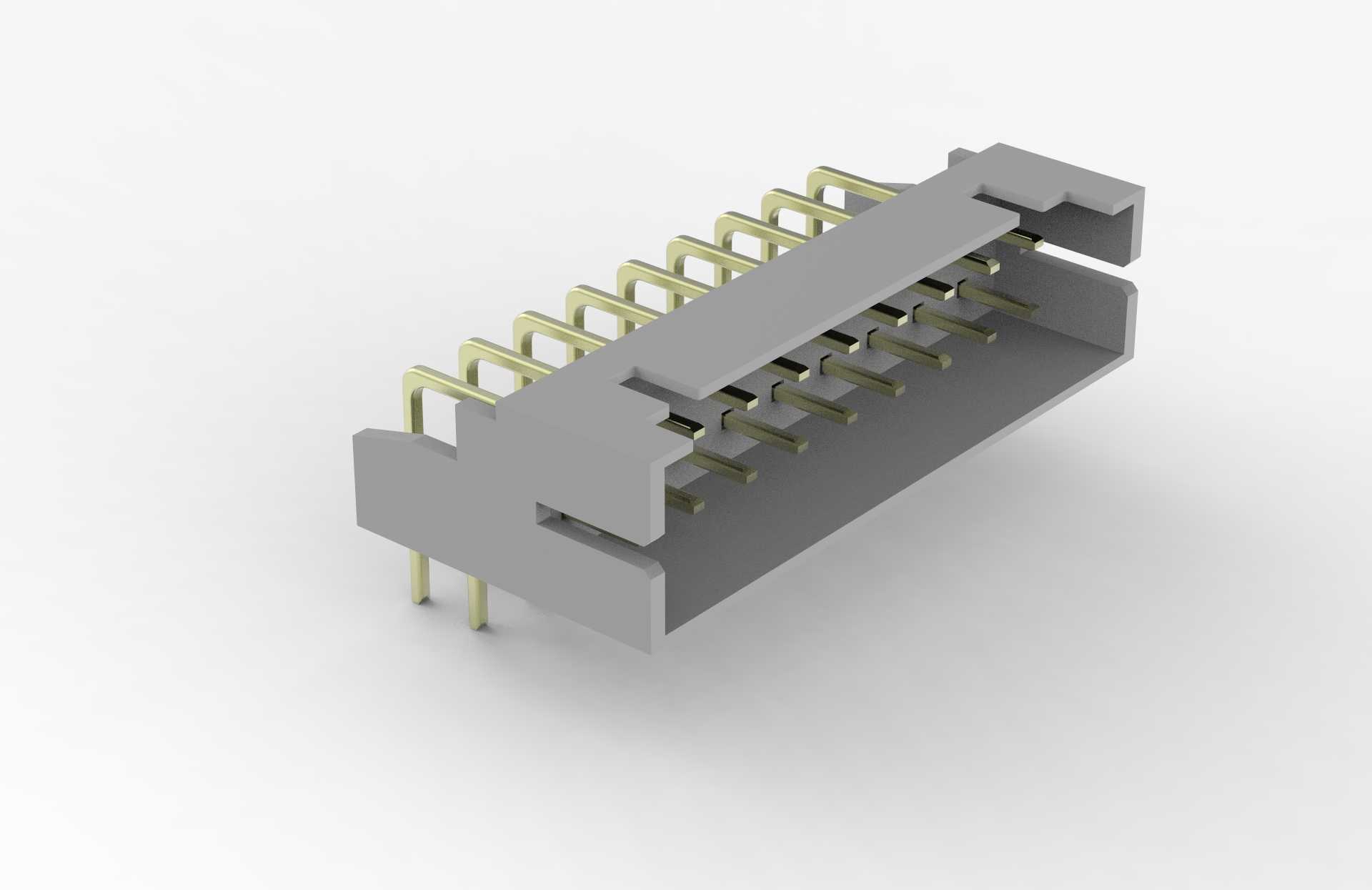

2mm间距卧式弯针接插件连接器结构

　　在消费电子、工业控制板卡、小型智能设备的板间互联场景里，这类2mm间距的卧式弯针连接器是板级连接的常用选型，区别于直插式连接器的垂直出线方式，弯针结构的设计核心是适配板边平行布线的安装需求，避免接线后垂直方向占用过多设备内部堆叠空间，尤其适合内部空间紧凑、PCB板采用层叠平行排布的便携设备、小型工控模块的信号传输场景。从实际使用场景来看，这类连接器主要承担两块平行PCB板之间的低压信号、小电流供电的连接传输功能，引脚采用镀金铜合金材质，接触电阻低，插拔寿命满足常规工业级设备的反复拆装维护需求，塑壳采用耐高温的工程塑料注塑成型，能够耐受波峰焊、回流焊的加工温度，不会在SMT或波峰焊制程中出现塑壳变形、引脚移位的问题。

　　设计这类连接器结构时，首先要确认引脚间距的公差控制，2mm间距属于板对板连接器的常规间距规格，引脚中心距公差需要控制在±0.05mm以内，才能保证公母座对插时不会出现插针错位、顶弯引脚的问题；弯针的折弯角度需要严格控制在90°±1°，折弯处的圆角半径不能过小，避免折弯过程中铜材出现应力集中、断裂的隐患，同时插针伸出塑壳的直段长度要匹配PCB板的安装孔深度，过短会导致焊接时焊锡无法充分包裹引脚形成可靠焊点，过长则会在PCB板背面突出过多，占用板背的元件安装空间。塑壳的定位结构设计上，两侧设置的导向卡扣结构，一方面在公母座对插时起到导向定位作用，避免插斜导致的引脚弯折，另一方面对插完成后可以提供一定的保持力，防止设备在运输、

　　使用过程中受振动出现接插件松脱、接触不良的问题；塑壳底部的定位柱需要匹配PCB板上的定位孔尺寸，装配时可以先通过定位柱将连接器预固定在PCB板上，减少焊接过程中的移位偏差。安装边界方面，这类卧式弯针连接器贴板安装后，垂直于PCB板方向的整体高度较低，平行于板边方向的长度随引脚数量变化，单排引脚的排布方式让连接器在板边占用的横向空间规整，布线时可以顺着引脚出线方向规划走线，不需要额外预留垂直方向的操作空间，适合设备内部板边的密集排布场景。实际选型应用中，需要注意连接器的额定电流、耐压参数匹配传输回路的需求，这类小间距连接器单引脚额定电流通常在1A左右，适合信号传输与小功率供电回路，不能用于大电流的动力传输回路；

　　焊接加工时要注意焊锡温度与焊接时间的控制，避免高温长时间接触塑壳导致塑壳熔化变形，影响后续的对插精度。从结构建模的角度来看，这类连接器的建模需要重点还原引脚的折弯形态、塑壳的卡扣定位结构、安装定位柱的尺寸位置，保证模型导入PCB装配时能够准确匹配安装孔位，提前排查结构干涉问题，避免实际打样组装时出现连接器与周边元件、壳体的空间冲突。
