可参数化调整的电子元件封装防护盒结构

　　在小型电子设备开发、PCB样板试制、小型储能模块组装的场景里，这类带配套盖板的封装防护盒是出镜率极高的结构件，很多做嵌入式开发、小型传感节点设计的工程师，在完成电路原理设计、PCB Layout之后，最先要解决的就是电路板与配套元件的物理防护问题——裸露的PCB容易被车间粉尘、环境潮气侵蚀，外接的接线端子如果没有壳体限位，拉扯线材时很容易出现焊盘脱落的问题，内置的小型电池如果没有固定结构，设备晃动时电芯移位可能蹭到板上尖锐元件造成短路，这类防护盒的核心作用就是把电路、电池、外接接口整合在一个封闭的固定空间内，同时预留出安装固定的结构，方便把整个模块装配到大型设备的预留工位上。

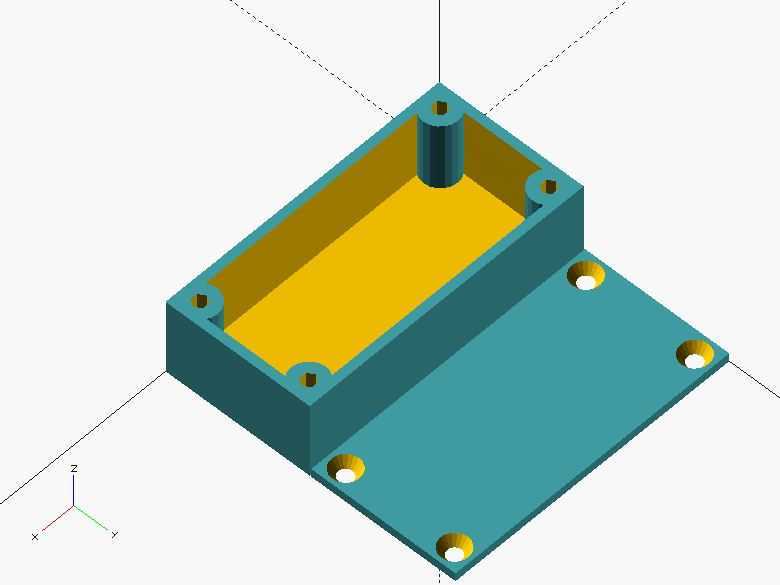

　　从结构设计逻辑来看，这款盒体采用了盒身与盖板分离的组合式结构，盒身做了内凹的容置腔，腔体内壁做了均匀的壁厚处理，既保证壳体有足够的结构强度，不会因为日常装配的捏压出现侧壁变形，也不会因为壁厚过大浪费成型材料。盒身四个角的位置设计了一体化的立柱结构，立柱中心做了贯穿的安装孔，对应的盖板四个角同样预留了同轴的安装过孔，装配时可以直接用自攻螺丝或者配套的铜柱螺丝把盖板锁紧在盒身上，锁紧后盖板与盒身的贴合面可以做到基本无缝，能阻挡大部分日常环境下的粉尘溅入，也能避免人手直接触碰腔体内的带电元件造成误触短路。

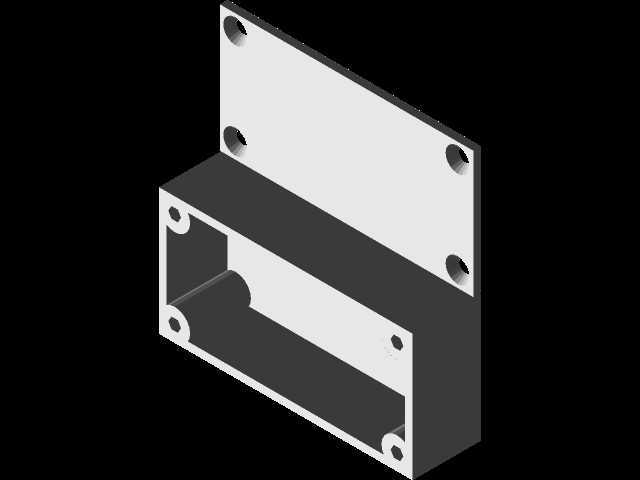

　　盒身底部向外延伸出了带安装孔的法兰边，这部分结构是专门为设备整机装配预留的安装边界，法兰边上的四个安装孔位置做了沉台设计，装配时螺丝头可以完全沉入沉台内，不会突出盒体底面，保证整个盒体安装后可以平稳贴附在设备的安装面板上，不会因为螺丝头突出出现放置不稳、装配间隙的问题。容置腔的内部空间做了直角过渡的设计，刚好匹配常规矩形PCB的外形轮廓，不需要额外做异形避让就能把标准尺寸的电路板放进腔内，对于需要内置小型软包电池或者圆柱电池的场景，腔体内的剩余空间也可以根据元件尺寸做灵活的填充固定，不需要额外修改盒体的主体结构。

　　这款结构最实用的设计点在于尺寸的可调整性，设计时把盒体的长宽高、安装孔孔径、法兰边宽度、壁厚这些核心参数都做了变量化处理，在实际项目应用中，不需要重新从零开始绘制盒体结构，只需要根据自己所用PCB的实际尺寸、内置元件的高度、安装工位的预留空间，调整对应的参数就能快速生成适配的盒体结构，对于快速打样的项目来说，能省下大量的结构绘图时间。默认的基准尺寸设置为40x20x12mm，这个尺寸刚好能容纳大部分小型传感模块、蓝牙通信模块、小型降压模块的PCB尺寸，覆盖了很多低复杂度小型电子模块的封装需求，如果遇到尺寸更大的电路板，只需要对应拉长盒身的长宽参数，同步调整四个角安装立柱的位置、法兰边安装孔的间距，就能快速生成符合要求的壳体结构，不需要重新设计每个局部特征。

　　在实际装配场景中，这类盒体可以用3D打印快速制作样件，验证PCB装配、接口对位、安装孔位的匹配度，确认尺寸无误后也可以通过注塑工艺批量生产，盒体的拔模角度在参数化设计时已经做了预设，调整尺寸时拔模特征会同步更新，不需要后期再单独做拔模处理，能直接对接快速成型或者批量生产的工艺要求。盒体的边角都做了小尺寸的圆角过渡，既避免了尖锐边角在装配时划手，也能减少应力集中的问题，避免盒体受到外力冲击时边角位置出现开裂。盖板和盒身的贴合面没有做复杂的卡扣结构，采用螺丝锁紧的固定方式，一方面是螺丝固定的结构可靠性更高，在设备有振动的使用场景下不会出现盖板松脱的问题，另一方面这种简单的贴合结构对加工精度的要求更低，不管是3D打印还是注塑成型，都不容易出现装配错位、扣合不严的问题，后期需要检修腔体内的电路时，只需要拧下四个角的固定螺丝就能打开盖板，检修完成后重新锁紧即可，维护操作十分便捷。

　　对于做小型电子设备开发的结构工程师来说，这类参数化的封装盒结构可以作为自己的标准结构库储备，遇到不同尺寸的电路模块封装需求时，只需要调整参数就能快速输出可用的结构方案，不用每次都重复绘制盒体、安装柱、法兰边这些通用特征，能大幅提升结构设计的效率，同时这种经过实际装配验证的结构，也能避免自己从零设计时容易忽略的工艺问题、装配干涉问题，减少打样迭代的次数。
