立式火箭式热处理热解炉成套装置

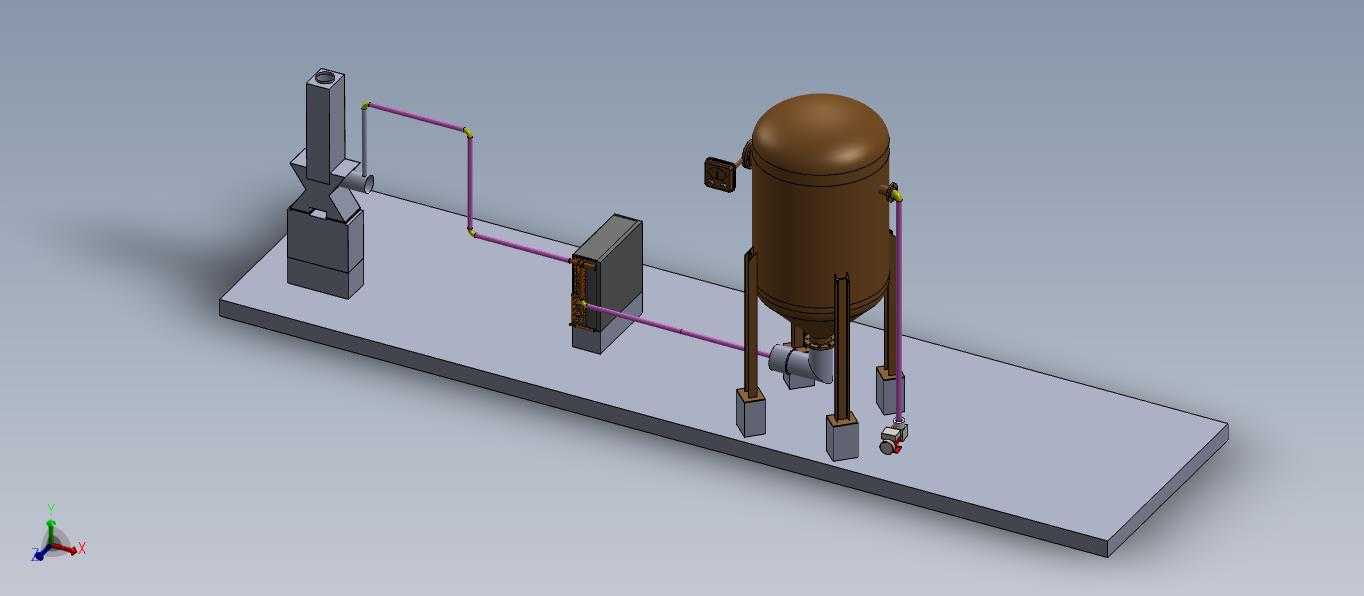

　　这套立式火箭构型的热解处理成套装置，主要面向中小型工件的可控气氛热处理、有机组分热解处理工况，常见于五金工件表面改性、固废组分热解回收、小型零部件气氛保护烧结等生产场景，整套装置采用撬装集成式布局，所有功能组件均预装在统一的钢制安装底座上，现场仅需完成介质进出口、动力源对接即可投入使用，大幅缩减现场安装调试的周期与施工难度。从结构布局来看，核心反应罐体采用立式椭圆封头构型，整体外形参考火箭储箱的流线型设计，相较于常规平顶立式炉，椭圆封头结构在高温带压工况下的应力分布更均匀，无需额外布置过多加强筋即可满足0.3MPa以内的工作压力要求，罐体下部采用三根均布的支腿支撑，支腿与底座之间设置可调式垫铁结构，可在安装时调整罐体垂直度，避免长期高温运行下因基础沉降导致的管路应力集中问题。罐体侧面预留的检修口采用快开式卡箍结构，日常清理炉内积碳、更换测温元件时无需拆卸整体法兰，单人即可完成操作，有效降低日常维护的工作量。

　　管路系统采用硬管加弯头的模块化排布，所有工艺管线沿底座边缘与组件间隙布置，避免在操作通道上方形成管线遮挡，管线的固定采用管卡加隔振垫的组合结构，可缓冲炉体升温过程中管线热胀冷缩产生的位移应力，防止长期运行后管线焊缝出现开裂泄漏。整套装置的进料与排气组件分别布置在底座的两端，左侧的立式进料/排气预处理组件集成了过滤、泄压功能，可对炉内排出的高温废气进行初步的颗粒拦截与压力泄放，避免高温带尘废气直接进入后端处理单元造成管路堵塞；中间布置的电控箱体采用壁挂式安装在支架上，箱体与高温罐体之间预留了足够的散热间距，避免炉体热辐射导致电控元件长期处于高温环境下出现老化加速的问题，箱体上的操作面板朝向日常巡检的通道方向，操作人员站在通道上即可完成温度设定、压力监控、启停操作等常规动作，无需绕行到设备侧面。

　　从安装边界来看，整套撬装底座采用矩形钢板焊接结构，长宽尺寸适配标准工业厂房的设备预留空位，底座上预留了叉车孔与地脚螺栓安装孔，既可以通过叉车完成短距离移位，也可以通过膨胀螺栓与混凝土地面完成固定，满足长期固定运行的稳定性要求。整套装置的操作面预留了不小于800mm的操作维护空间，所有需要日常操作的阀门、仪表均布置在距离底座平面1.2m至1.5m的高度区间，符合人体工程学的操作高度要求，无需登高即可完成常规操作。在功能设计上，整套装置的热解腔内部可根据处理物料的不同更换适配的搁架结构，处理小型金属工件时可安装多层搁板实现批量装料，处理颗粒状物料时可更换为锥形出料底结构实现连续排料，设备的通用性较强，可适配多种小规模热解、热处理的生产需求，无需针对单一物料定制专用炉体结构。管线的连接位置均预留了活接接头，后期如果需要调整工艺路径、增加检测元件，可直接在预留位置进行改装，无需对整体管线进行大规模切割焊接，降低后期改造的成本与工作量。
