工业机器人衬里臂端执行组件结构

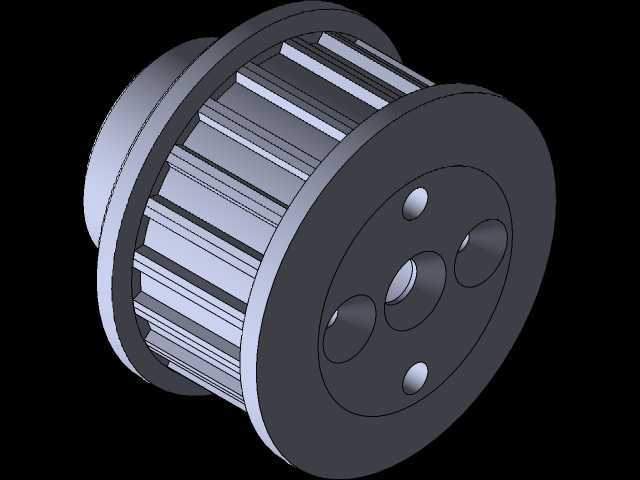

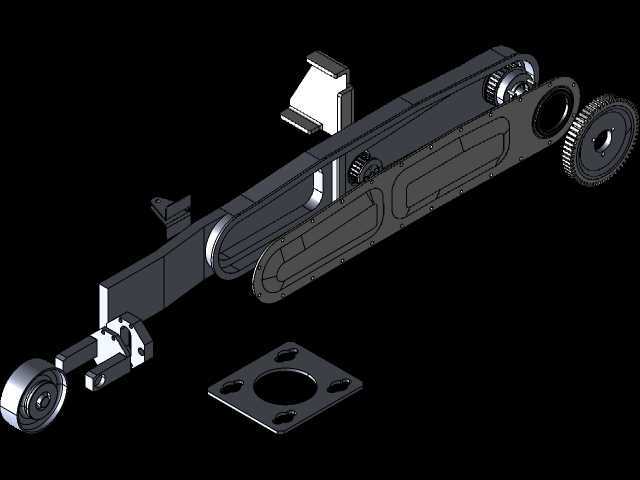

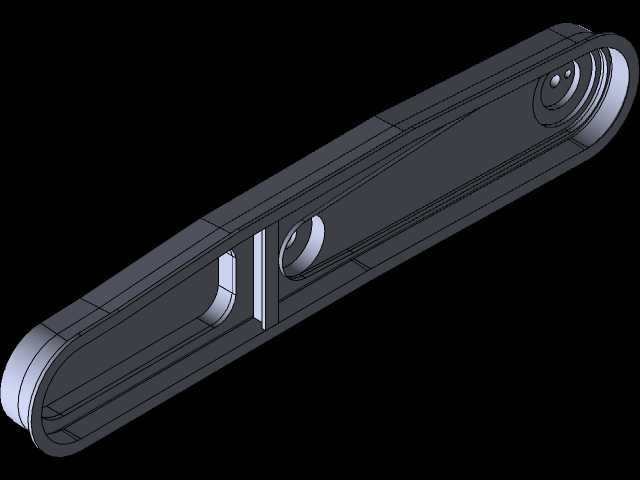

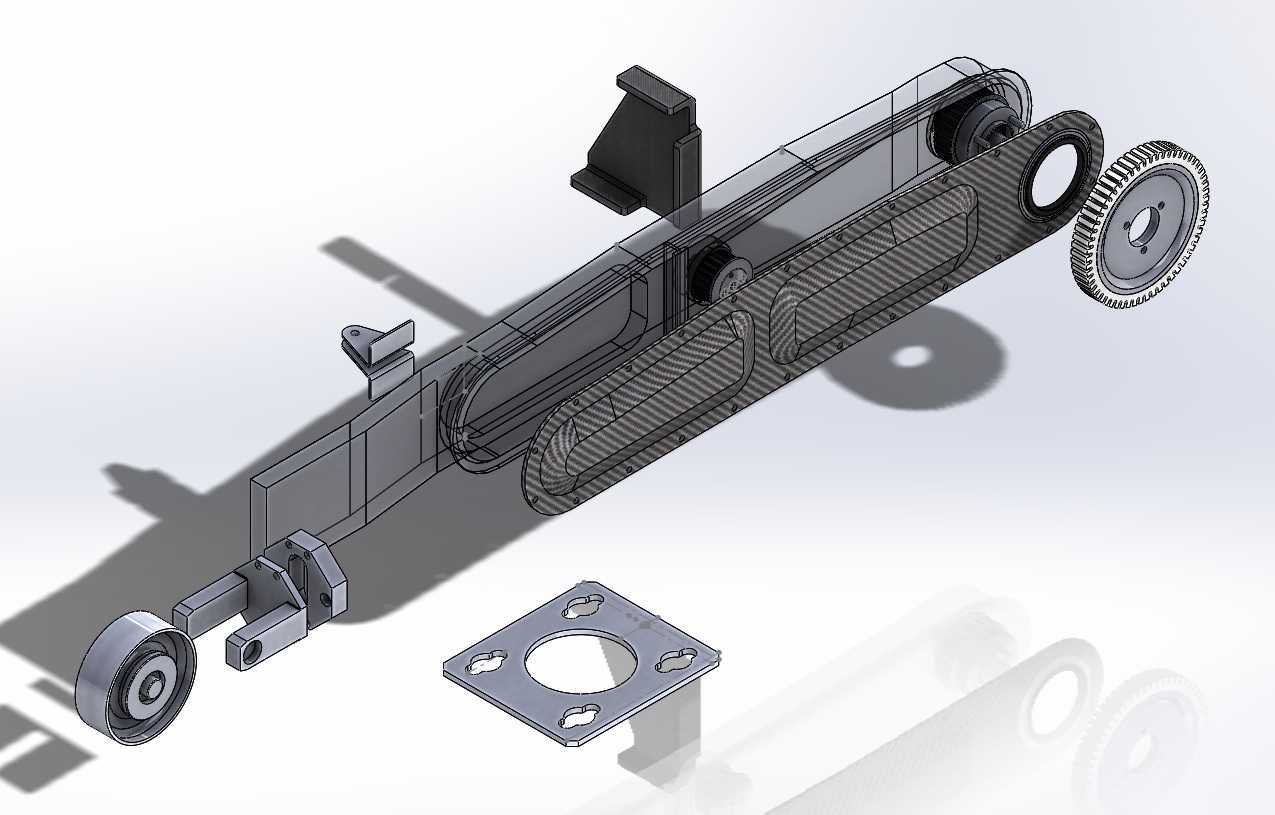

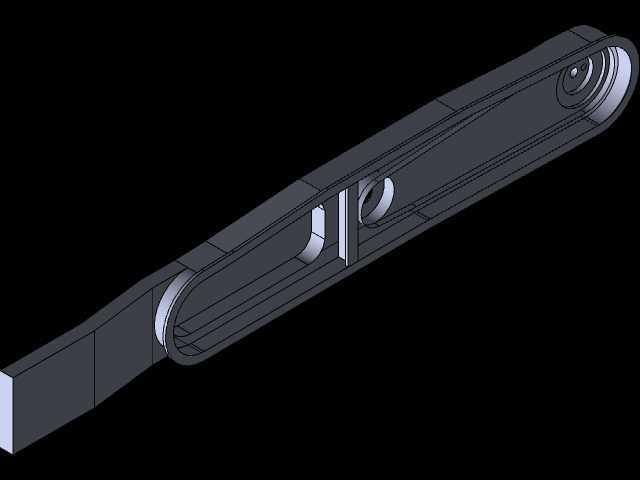

　　这套组件应用在工业机器人的末端执行区域，主要面向冶金、建材行业的高温窑炉衬里施工场景，替代人工完成耐火砖、衬里材料的递送、对位、压合动作，作业区域往往存在高温、粉尘浓度高的特点，人工长时间作业易出现疲劳、烫伤风险，该组件可适配六轴工业机器人的末端法兰接口，将机器人的运动范围延伸至窑炉内壁的狭窄作业空间内。从结构组成来看，组件包含长臂主体、末端滚轮组、传动齿轮、定位安装板、限位挡块几个核心部分，长臂主体采用镂空式框架结构，在保证整体抗弯刚度的前提下尽可能降低自身重量，减少机器人末端的负载冗余，臂身内部预留同步带传动的走带空间，外部的加强筋沿臂身长度方向布置，可抵消衬里压合作业时产生的反向弯矩，避免臂身出现挠曲变形影响对位精度。

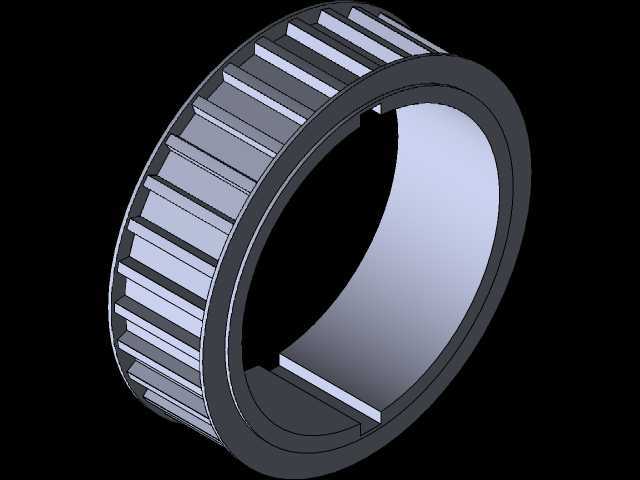

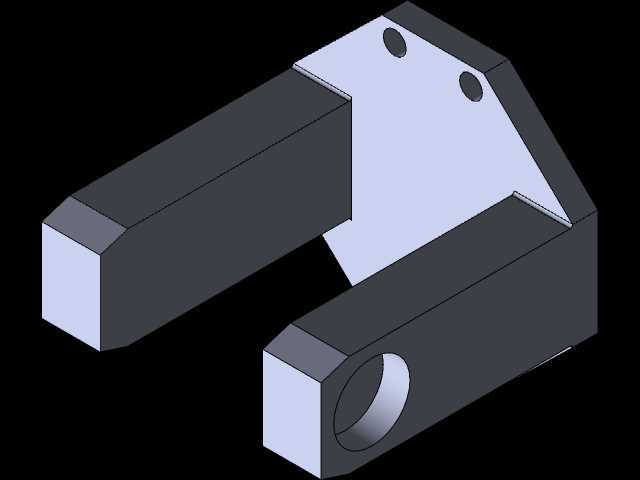

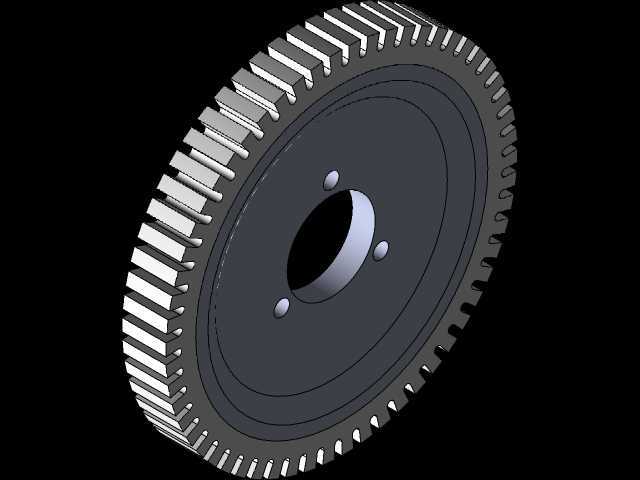

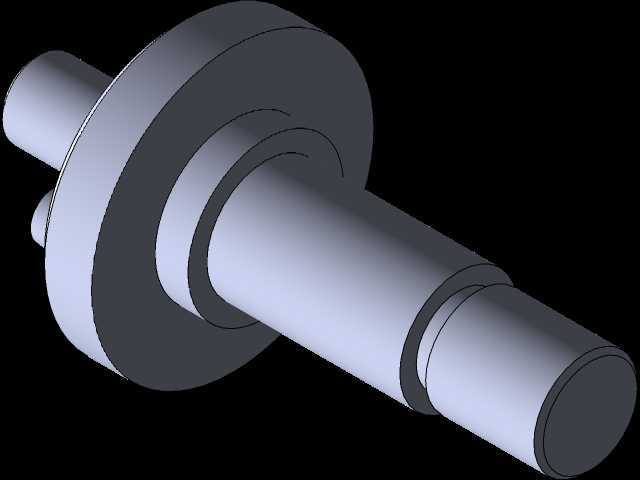

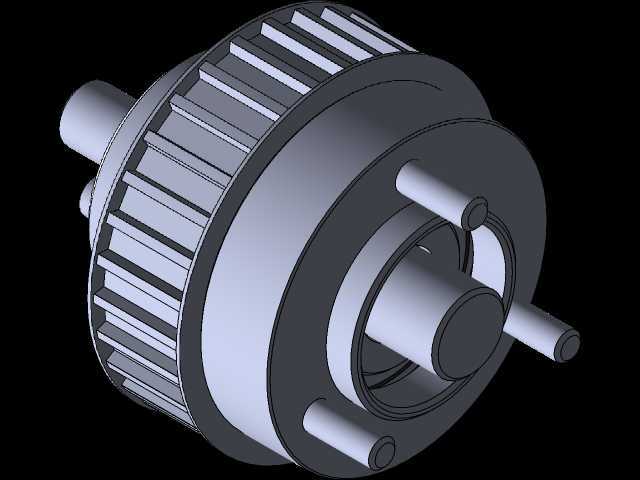

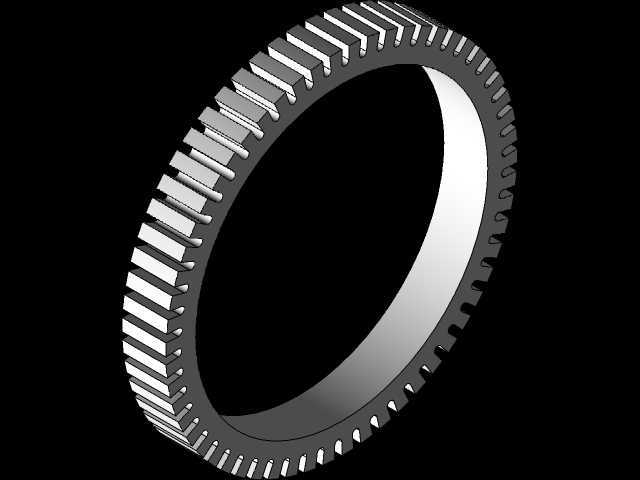

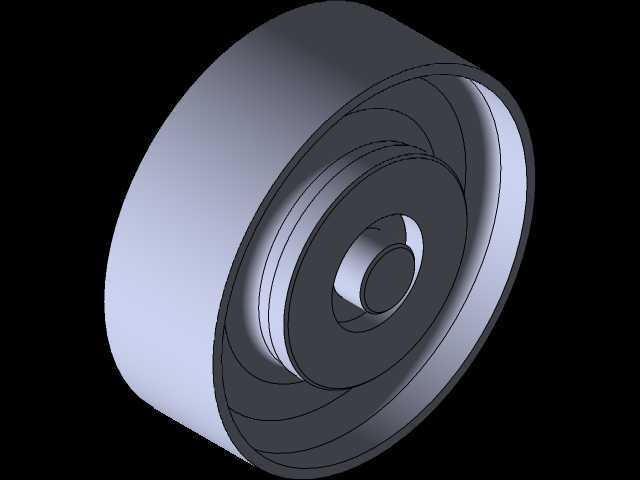

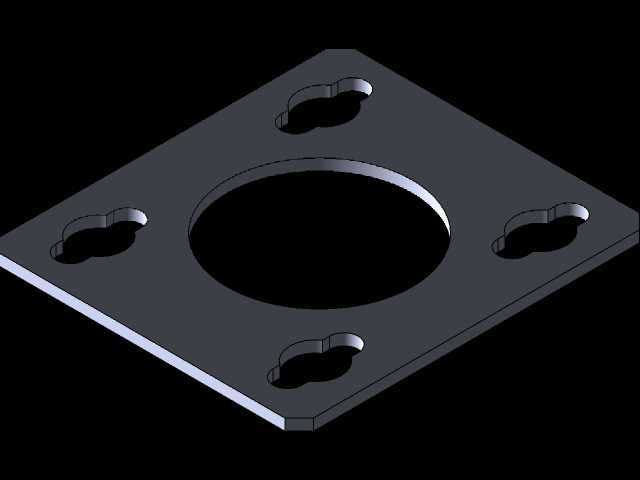

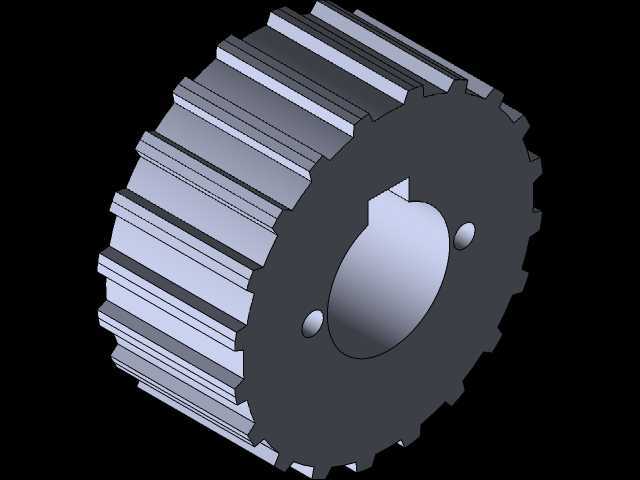

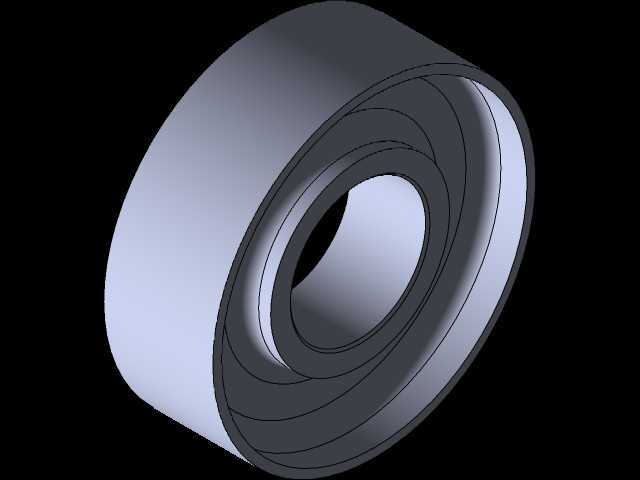

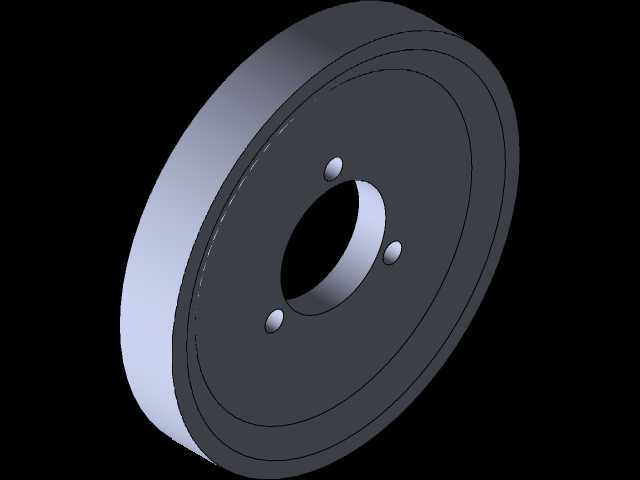

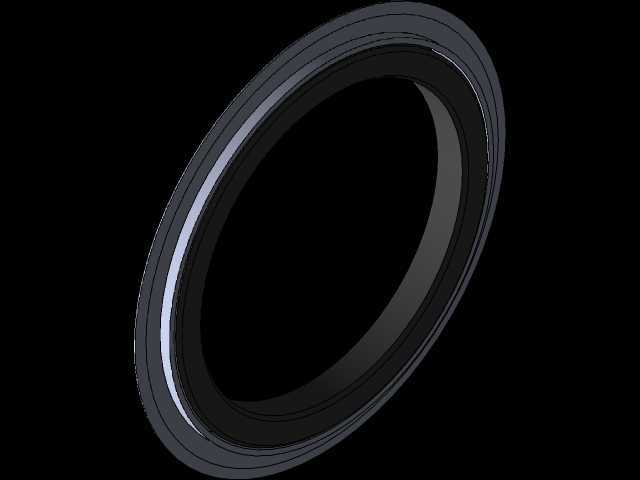

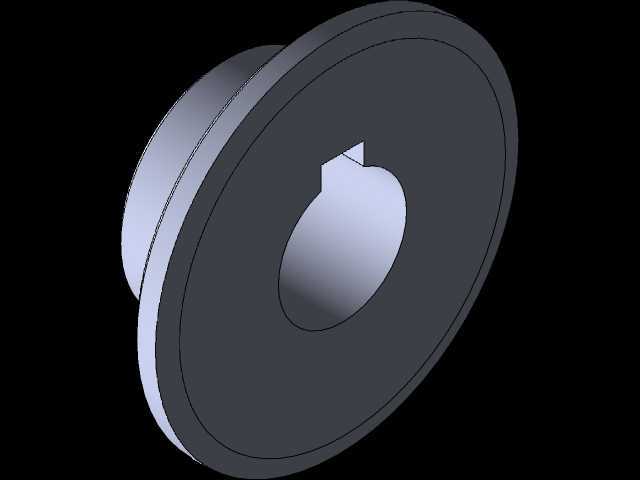

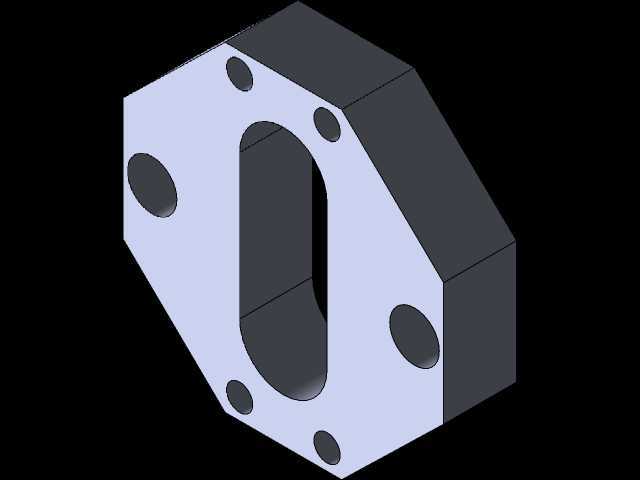

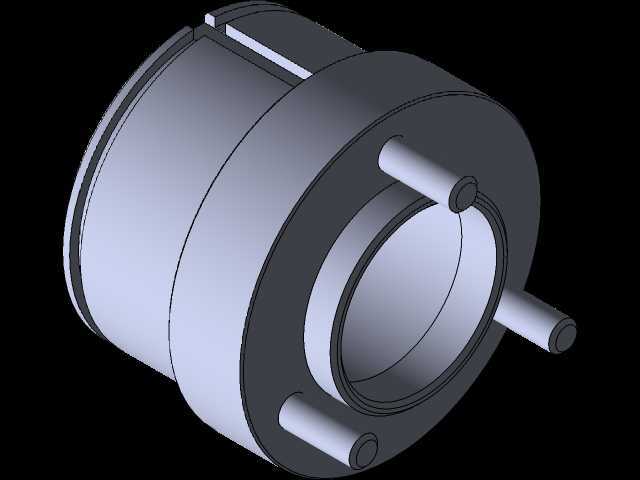

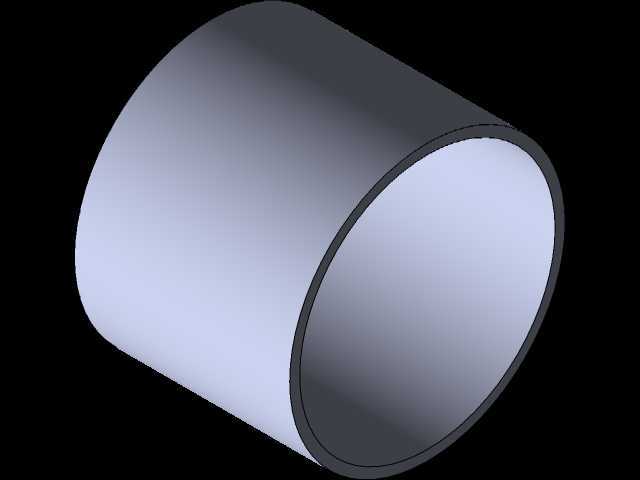

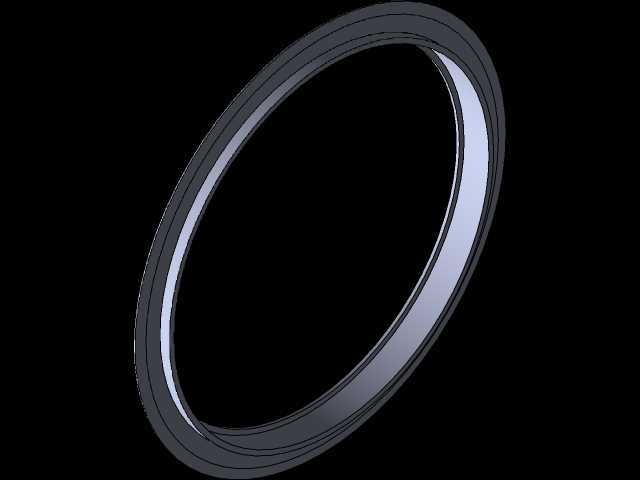

　　末端的滚轮组采用双轮支撑结构，滚轮内置深沟球轴承，可沿衬里作业面滚动导向，在压合衬里材料时，滚轮可将压力均匀传递至材料表面，避免局部应力集中造成衬里材料碎裂，滚轮支架与臂身采用销轴连接，预留微小的浮动间隙，可自适应作业面的微小起伏，保证滚轮始终与作业面贴合。传动齿轮布置在臂身的驱动端，与机器人末端的驱动输出轴配合，齿轮采用渐开线圆柱直齿结构，齿面做淬火硬化处理，可传递足够的扭矩带动臂身完成角度调整，齿轮端面设置定位止口，与驱动轴的轴肩配合保证同轴度，避免传动过程中出现径向跳动。配套的方形安装板为组件与机器人末端的连接载体，板上开设四个长圆形安装孔，可适配不同孔距的机器人末端法兰，安装孔的长圆结构允许组件在安装时进行小范围的位置调整，

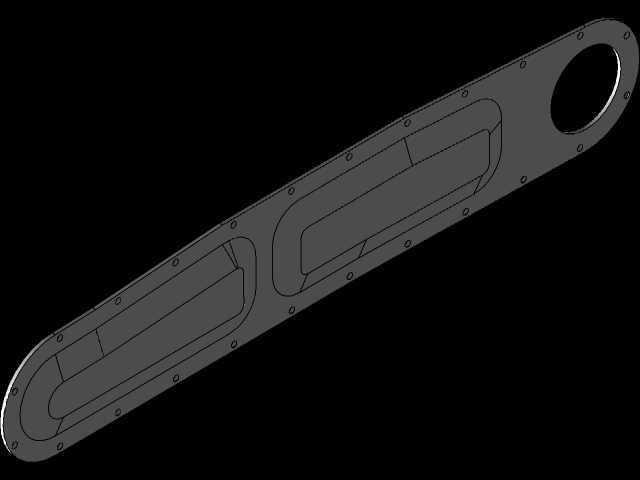

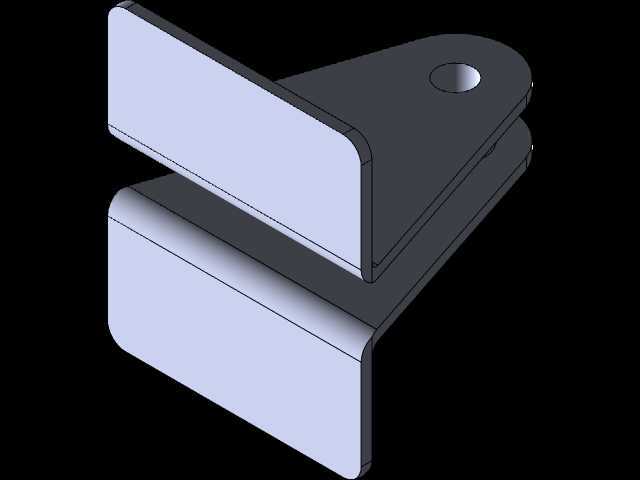

　　抵消加工与装配带来的位置误差，安装板中心的大尺寸通孔用于穿设驱动轴与管线，避免管线与结构件出现运动干涉。臂身上设置的两个限位挡块分别对应臂身的两个极限摆动位置，挡块采用聚氨酯缓冲材质，在臂身摆动至极限位置时可吸收冲击动能，避免硬碰撞造成结构件变形或齿轮崩齿。设计过程中优先考虑了作业空间的适配性，臂身的截面尺寸控制在狭窄窑炉入口可通过的范围内，整体长度覆盖窑炉内壁从入口到最深作业点的距离，安装边界上，组件与机器人法兰连接后，整体的回转半径避开了机器人本体的运动干涉区域，所有外露的紧固件均采用内六角圆柱头螺钉，螺钉头沉入结构件表面的沉孔内，避免突出的螺钉头在作业过程中剐蹭窑炉内壁或勾挂衬里材料。组件的传动部分采用半封闭护罩结构，

　　既可以阻挡作业环境中的粉尘进入传动区域造成同步带、齿轮的异常磨损，又预留了维护开口，方便定期检查传动件的张紧度与磨损情况，不需要完全拆解护罩即可完成日常维护作业。在受力设计上，臂身的载荷路径从末端滚轮组沿加强筋传递至驱动端的齿轮与安装板，所有受力截面均做圆角过渡，避免应力集中造成的结构疲劳失效，针对衬里压合作业的额定压力，臂身的最大挠度控制在作业允许的精度范围内，保证衬里材料的对位偏差满足施工要求。
