FRC竞技赛事卡达通参赛机器人结构设计

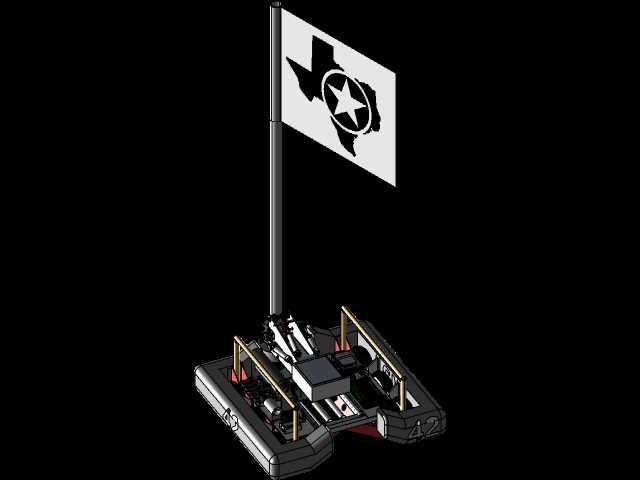

　　这款面向FRC竞技场景开发的移动竞技机器人，核心定位是完成赛事设定的场地对抗、任务执行需求，整体采用双体浮筒式底盘框架作为承载基础，底盘两侧预留对称的动力轮组安装位，轮组采用侧挂式安装结构，可在不拆解主框架的前提下完成驱动轮、传动组件的快速更换，适配赛事中高强度对抗下的易损件快速维护需求。底盘上层采用分层式布局设计，最底层为动力配电层，布置电池组、主配电回路与电机驱动模块，所有走线沿底盘侧边的铝型材槽道内嵌布置，避免对抗过程中线路被剐蹭拉扯导致的故障；中间层为执行机构安装层，预留多组标准化安装孔位，可根据不同赛事任务需求快速更换拾取、投射、阻挡类功能组件，孔位间距采用通用工业铝型材安装标准，无需额外打孔即可完成功能模块的装夹固定；顶层为标识与传感安装层，设置可快速拆装的标识杆，用于搭载队伍识别标识，同时预留视觉传感器、测距模块的安装支座，支座位置可沿横向滑槽调整，适配不同传感方案的视野需求。

　　从实际赛事应用场景来看，这类竞技机器人需要在封闭场地内完成快速移动、物料拾取、目标投射、对抗防守等复合动作，因此底盘的重心设计经过多轮调整，整体重心控制在底盘几何中心偏下15mm位置，在高速急转、侧向碰撞时可大幅降低侧翻风险，底盘底部距离场地地面的间隙控制在12mm，既可以顺利通过场地内的小型凸起障碍，又能避免间隙过大导致的重心抬升问题。驱动系统采用四轮独立差速布局，每个驱动轮配套独立的减速传动单元，轮距与轴距的比例经过反复验证，在保证转向灵活性的同时，兼顾直线行驶的稳定性，可在狭小场地内完成零半径转向动作，适配赛事中频繁变向、卡位的操作需求。

　　执行机构部分，前端设置可抬升的物料拾取托架，托架采用轻量化镂空结构，抬升行程覆盖场地内物料的拾取高度到投射机构的进料高度，托架两侧设置弹性挡边，在快速移动过程中可防止物料滑落，抬升驱动采用直线传动结构，动作响应延迟控制在极低范围，可配合移动节奏完成动态拾取动作。投射机构布置在底盘中部位置，采用弹性蓄能式发射结构，发射角度可通过后部的调节支座在一定范围内无级调整，可根据目标距离快速调整投射参数，机构的蓄能、释放动作采用纯机械触发结构，减少电控环节的故障点，在高强度对抗下的动作可靠性更高。

　　外围防护结构采用模块化快拆设计，底盘四周的防撞条采用高韧性材质制作，通过卡扣结构与主框架连接，碰撞损坏后可在数十秒内完成更换，防撞条内部预留碰撞检测传感器的安装槽位，可根据需求加装传感组件实现碰撞反馈。标识杆采用碳纤维材质制作，在保证结构强度的前提下尽可能降低重量，减少顶部负载对整体重心的影响，标识牌采用快拆夹板固定，可快速更换不同赛事要求的识别标识。

　　从设计落地的角度来看，整个机器人的框架结构大量采用标准铝型材与通用紧固件连接，非承载位置的结构件采用轻量化镂空设计，在保证整体结构刚度满足对抗需求的前提下，尽可能控制整机重量，符合赛事的重量限制要求。所有活动关节处都设置了耐磨衬套，减少长时间反复动作带来的磨损，关键受力位置的连接点都做了加强筋处理，可承受对抗过程中的瞬时冲击载荷。整机的安装边界经过严格校核，所有外凸部件都控制在赛事规则限定的尺寸范围内，不存在超出规则限制的结构，同时各功能模块之间预留足够的维护操作空间，在赛事间隙可快速完成故障排查、部件更换、参数调整等操作，适配竞技赛事快节奏的备赛、参赛需求。
