风驱水泵联动风车传动装置

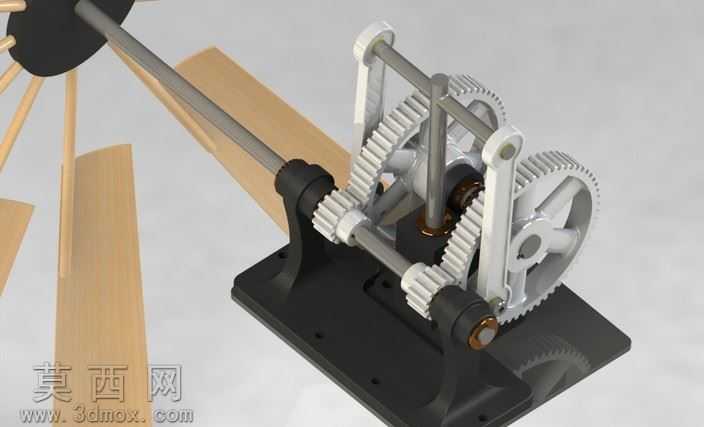

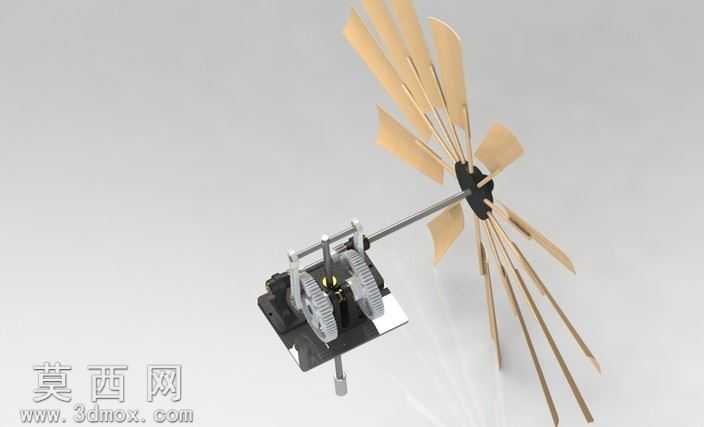

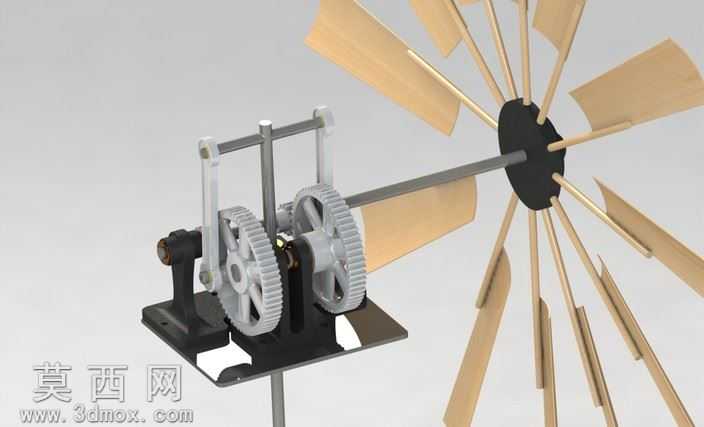

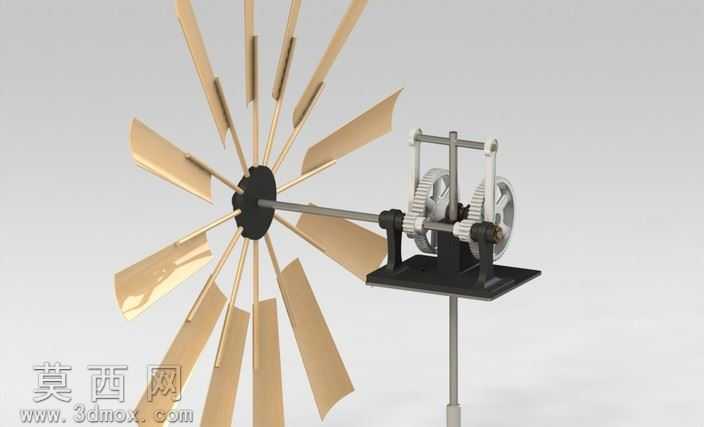

本作品为风力驱动水泵的联动风车传动装置三维模型，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计的装配逻辑，所有零件均按照实际机械加工的公差要求进行尺寸约束，确保各部件之间的装配关系准确无干涉。模型渲染阶段采用Photoview插件完成效果图输出，针对不同部件赋予了贴合实际的材质属性：风轮叶片采用抛光金属材质，还原金属叶片受光后的暖金色反光质感，表面设置细微的磨砂纹理模拟实际加工后的表面状态；传动支架与底座采用哑光黑色硬质金属材质，突出结构的稳重感；齿轮传动组采用亮面金属材质，清晰展现齿形轮廓与啮合关系，整体渲染光影柔和，能够直观呈现装置的整体外观与结构细节。从结构设计来看，装置主要分为风轮采集端、齿轮传动组、动力输出端与支撑底座四个部分：风轮采用多叶片放射式布局，叶片带有合理的扭转角度，能够最大化捕捉风能，将空气流动的动能转化为风轮轴的旋转机械能；风轮轴通过轴承座固定于立式支架上，轴端连接齿轮传动组，通过大小齿轮的啮合配比实现转速与扭矩的转换，匹配水泵驱动所需的动力参数；传动组采用对称式双齿轮布局，保证动力传输过程中的受力平衡，减少运转过程中的振动与偏磨；支撑底座采用平板式结构搭配立式支撑杆，既保证了装置整体的放置稳定性，也预留了水泵组件的安装接口，实现风能到机械能的直接转换，可作为小型风动提水设备的原理验证模型。设计过程中同步完成了机构动画的参数设置，能够直观演示风轮受风力转动后，通过齿轮组带动输出轴运转的完整传动过程，清晰展现动力传递的路径与各部件的运动状态，可用于风能利用、机械传动相关的教学演示，也可作为小型风力提水装置的结构设计参考，帮助设计者快速理解风动动力转换的结构逻辑，优化同类装置的传动布局与动力匹配方案。
