风力驱动水泵传动结构演示装置

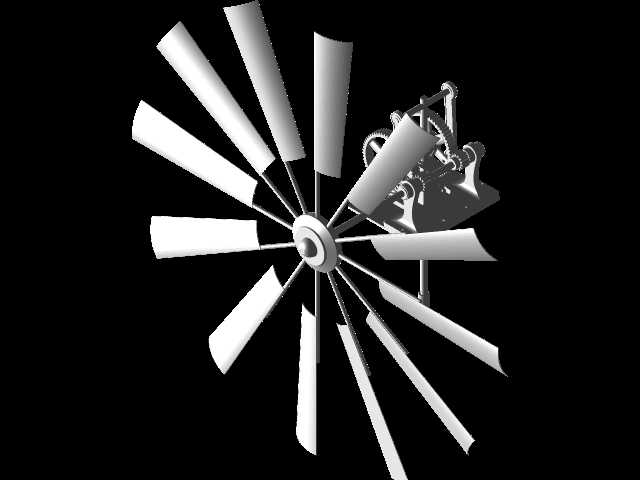

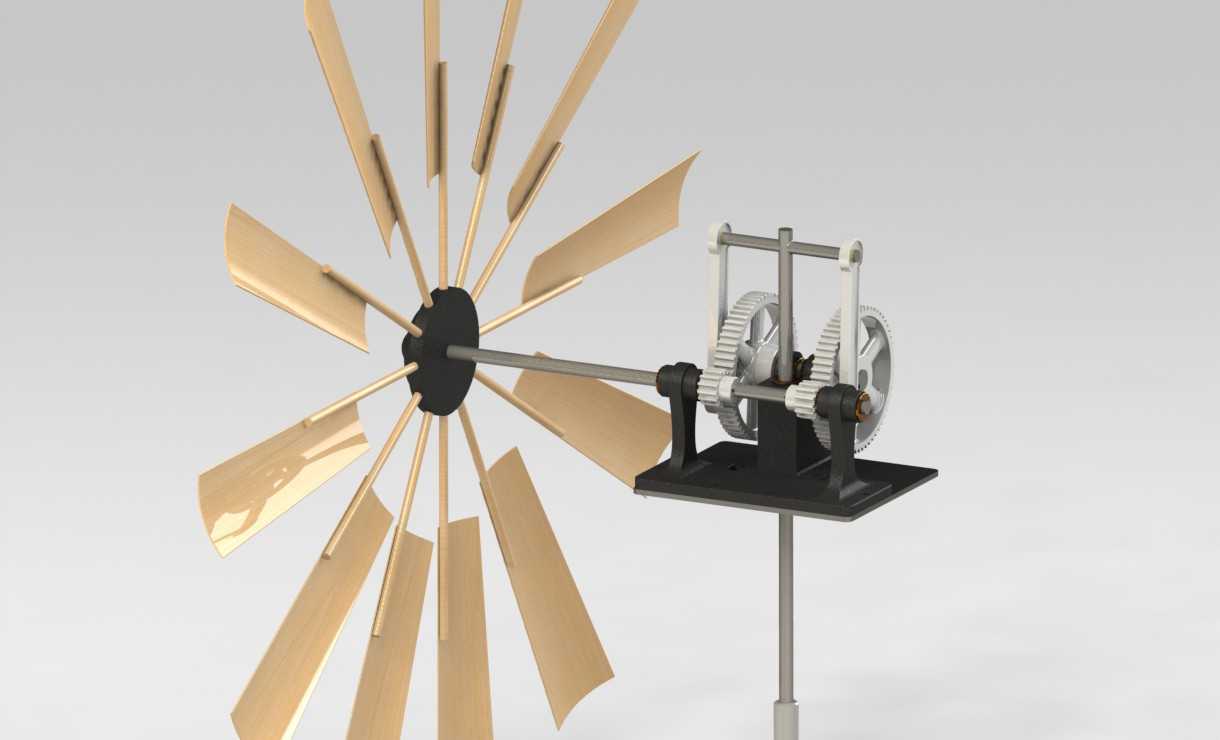

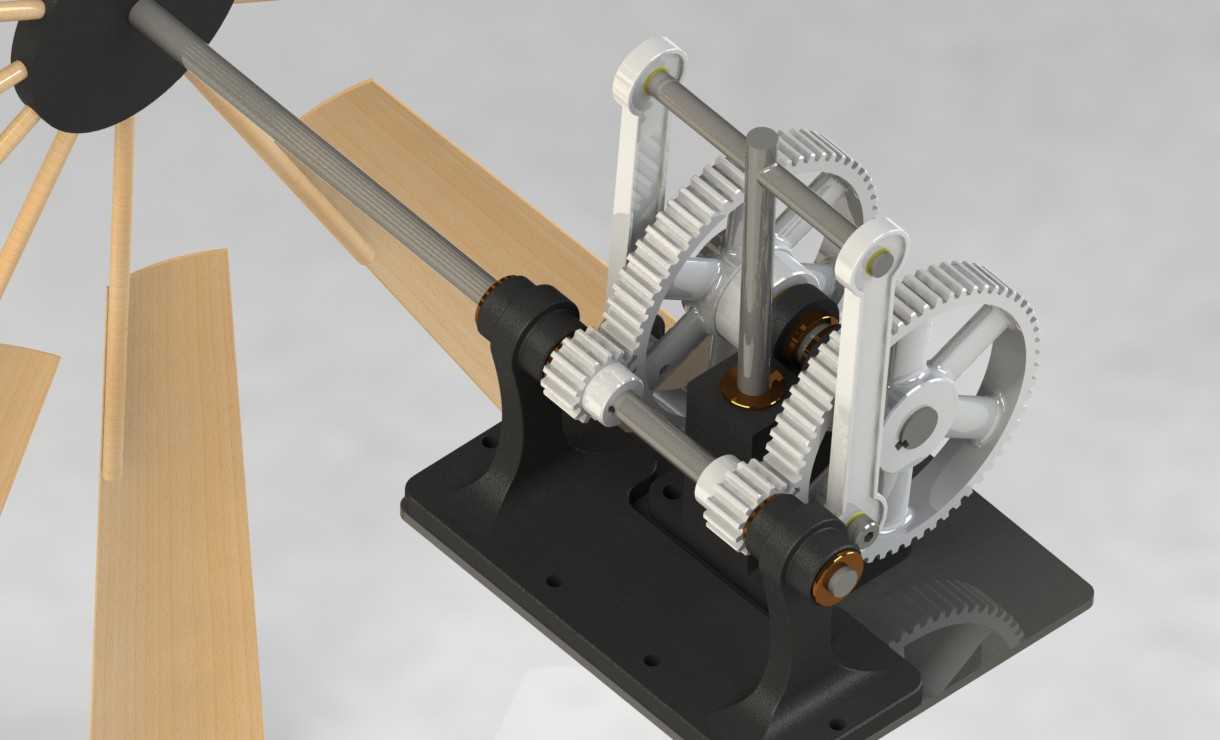

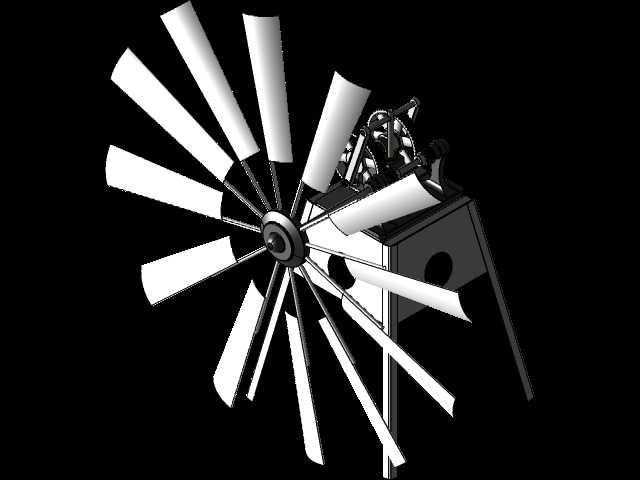

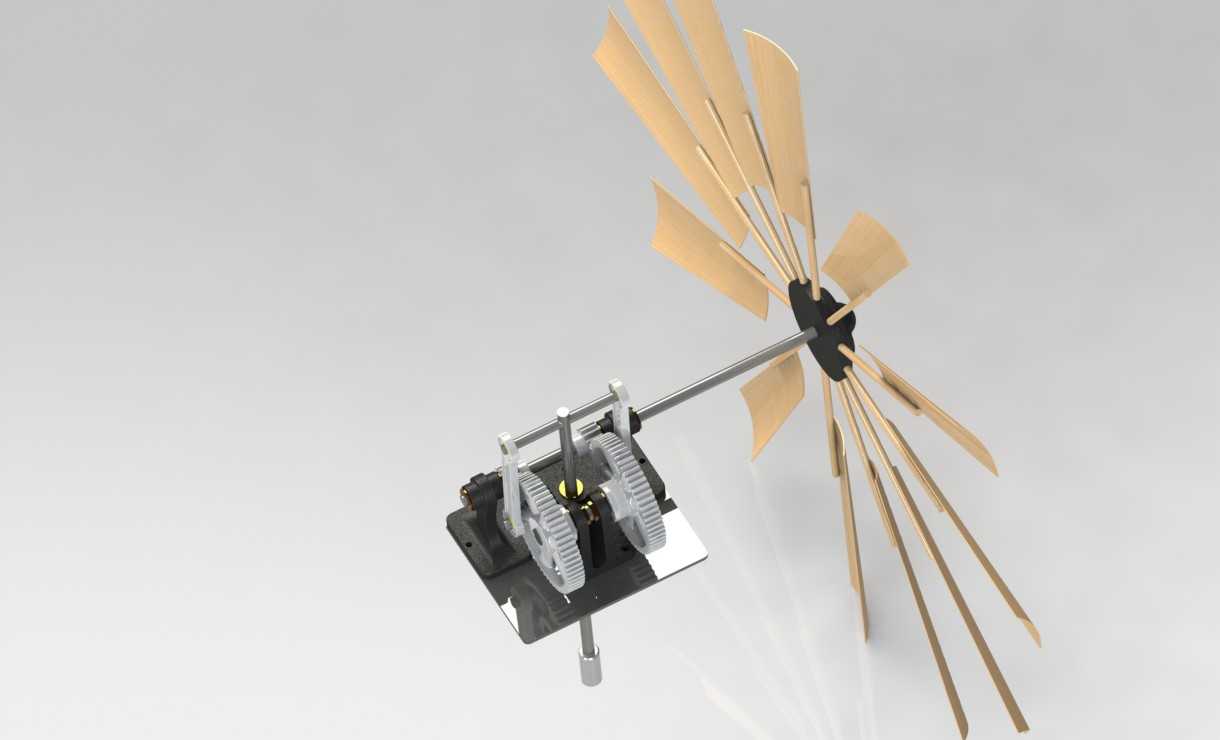

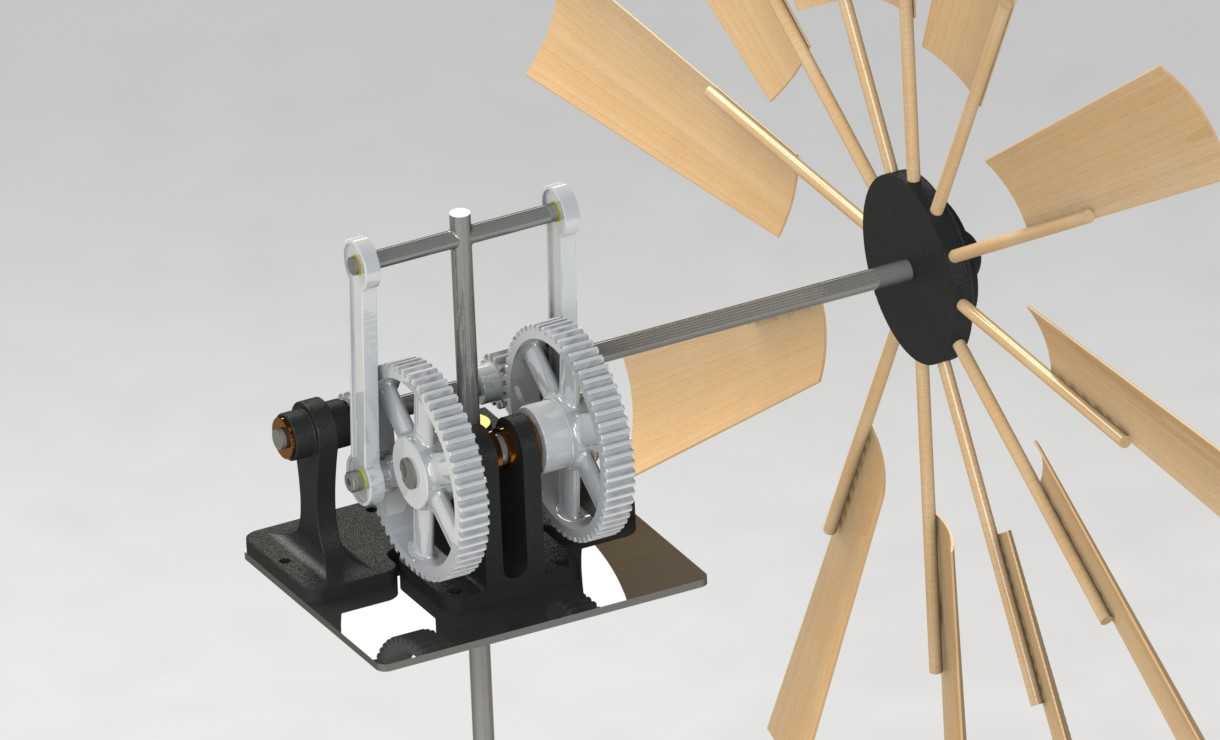

该装置是面向小型风能取水场景设计的风力驱动水泵传动系统简化演示结构，主要适用于无电网覆盖的偏远牧区、山地零散农田、野外小型观测站点的低扬程取水作业，可在无需外接电力供应的前提下，依靠自然风能完成浅层地下水、地表蓄水的提升输送，满足小规模人畜饮水、小面积作物滴灌、野外站点日常供水的实际需求，相比传统电动提水设备，无需布设供电线路、运维成本极低，适配风力资源充足但基础设施薄弱的应用场景。整套结构以多叶片风轮作为风能捕获部件，采用大直径多辐条风轮设计，叶片采用轻质金属冲压成型，曲面角度经过反复调校，能够在低风速环境下顺利启动，最大化捕获不同方向的来流动能，将风能转化为旋转机械能。风轮主轴通过轴承座固定在立式支架顶端，动力输入端直连齿轮传动组，传动组采用平行轴齿轮啮合结构，通过不同齿数的齿轮搭配完成转速匹配与扭矩转换，将风轮的低转速大扭矩输出转化为适配水泵往复作业的动力输出，传动结构外部设置防护支架，避免户外杂物侵入齿轮啮合区域，保障传动过程的稳定性。整套装置的安装底座采用平板式结构，预留了标准安装孔位，可直接固定在水泥基座或者金属支架顶端，立式支撑杆采用等径圆管设计，可根据现场安装环境调整支撑高度，风轮旋转区域与传动机构之间预留了足够的安全间隙，避免叶片运转过程中与支架、传动部件发生干涉。设计过程中优先考虑结构的易维护性，所有齿轮、转轴部件均采用标准化通用机械零件，日常运维仅需定期补充润滑脂即可，无需复杂的专用检修工具；风轮叶片采用对称式排布设计，运转过程中动平衡表现优异，可降低长期运转带来的支架振动损耗，延长整套装置的使用寿命。传动结构的动力输出端可直接连接往复式水泵的柱塞结构，无需额外添加中间转换部件，整套传动路径短、机械损耗低，能够将风轮捕获的风能高效传递到水泵作业端，在常规风力条件下即可稳定完成提水作业，同时结构预留了动画演示的运动约束设置，可直观展示从风能捕获到动力传递、再到水泵驱动的完整运动流程，清晰呈现风力提水设备的工作逻辑。
