乔治费希尔气动管路控制阀门设计

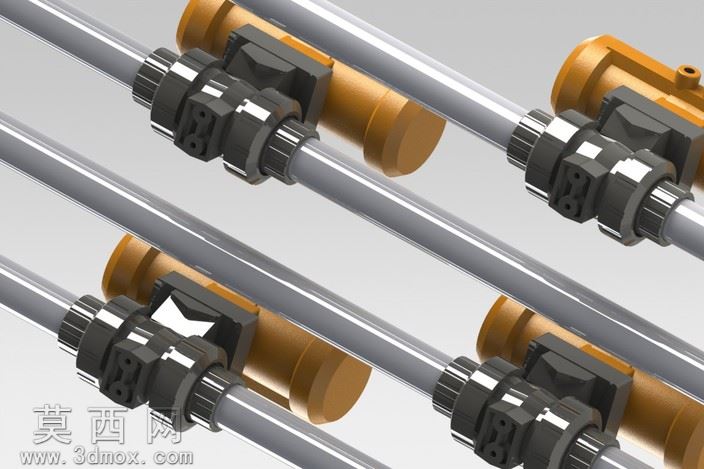

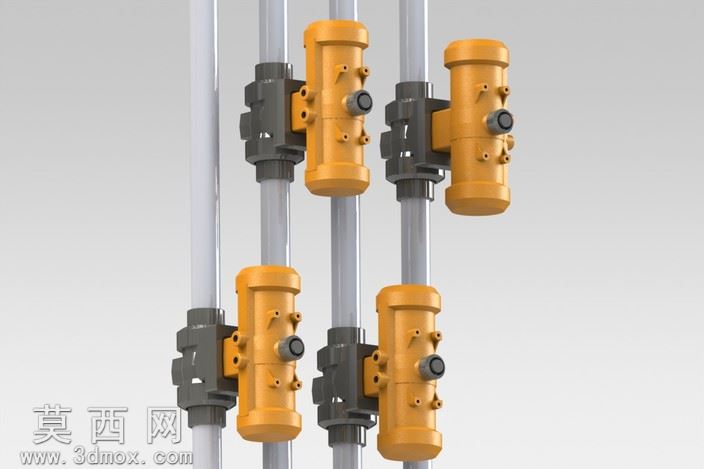

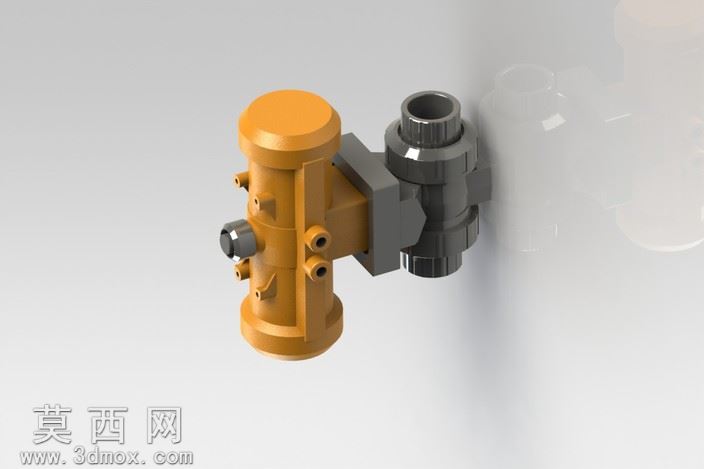

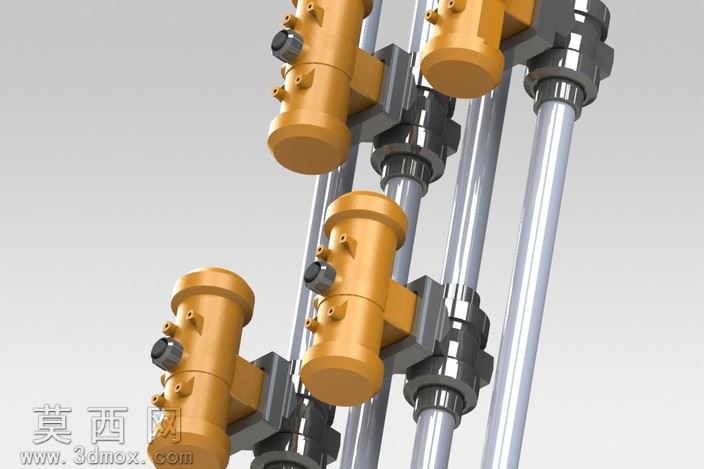

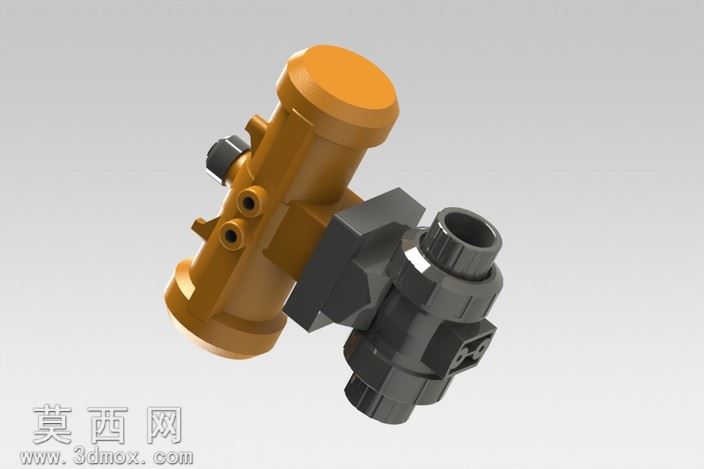

本作品为管路系统用气动控制阀门的三维建模设计，建模过程依托三维参数化设计思路完成，首先梳理气动阀门的核心组成逻辑，将整体结构拆分为气动执行单元、阀体连接单元、管路对接单元三个核心模块，逐模块进行参数化草绘与特征构建。建模阶段优先保证结构尺寸的工程合理性，针对阀体与金属管路的对接部位，精准构建卡套式连接结构，还原密封槽、锁紧卡环的细节特征，确保对接结构的尺寸公差符合常规气动管路的装配要求；针对上部的气动执行模块，还原气缸腔体、驱动拨叉、位置指示结构的外形与装配关系，清晰呈现气动驱动的动力传递路径。材质与渲染阶段，针对不同部件匹配对应材质属性：金属管路部分赋予抛光金属材质，调整反射粗糙度参数还原不锈钢管材的冷亮金属质感；阀体主体的工程塑料部件赋予哑光深灰硬质塑料材质，添加细微的表面颗粒质感模拟工业注塑件的真实表面状态；上部气动执行器的缸体部分赋予暖橙色哑光工程塑料材质，与深色阀体形成清晰的视觉区分，便于快速识别部件功能分区；密封件、锁紧环等小部件分别赋予橡胶、镀镍金属材质，强化不同部件的材质差异。渲染阶段采用柔和的工业产品布光方案，主光源从侧上方投射，搭配辅助补光弱化结构死角的阴影，添加柔和的环境反射效果，既清晰呈现阀门的整体装配状态，也能凸显卡接结构、部件衔接处的细节特征。设计过程中兼顾了模型的装配合理性，所有部件的配合间隙、安装定位结构都符合实际气动阀门的装配逻辑，既可以作为管路系统三维布局的标准配件调用，也可用于气动控制回路的结构展示、原理演示场景，完整还原了气动阀门在管路系统中的安装形态与功能结构特征，能够直观呈现这类自控阀门的外观特点与组成结构。
