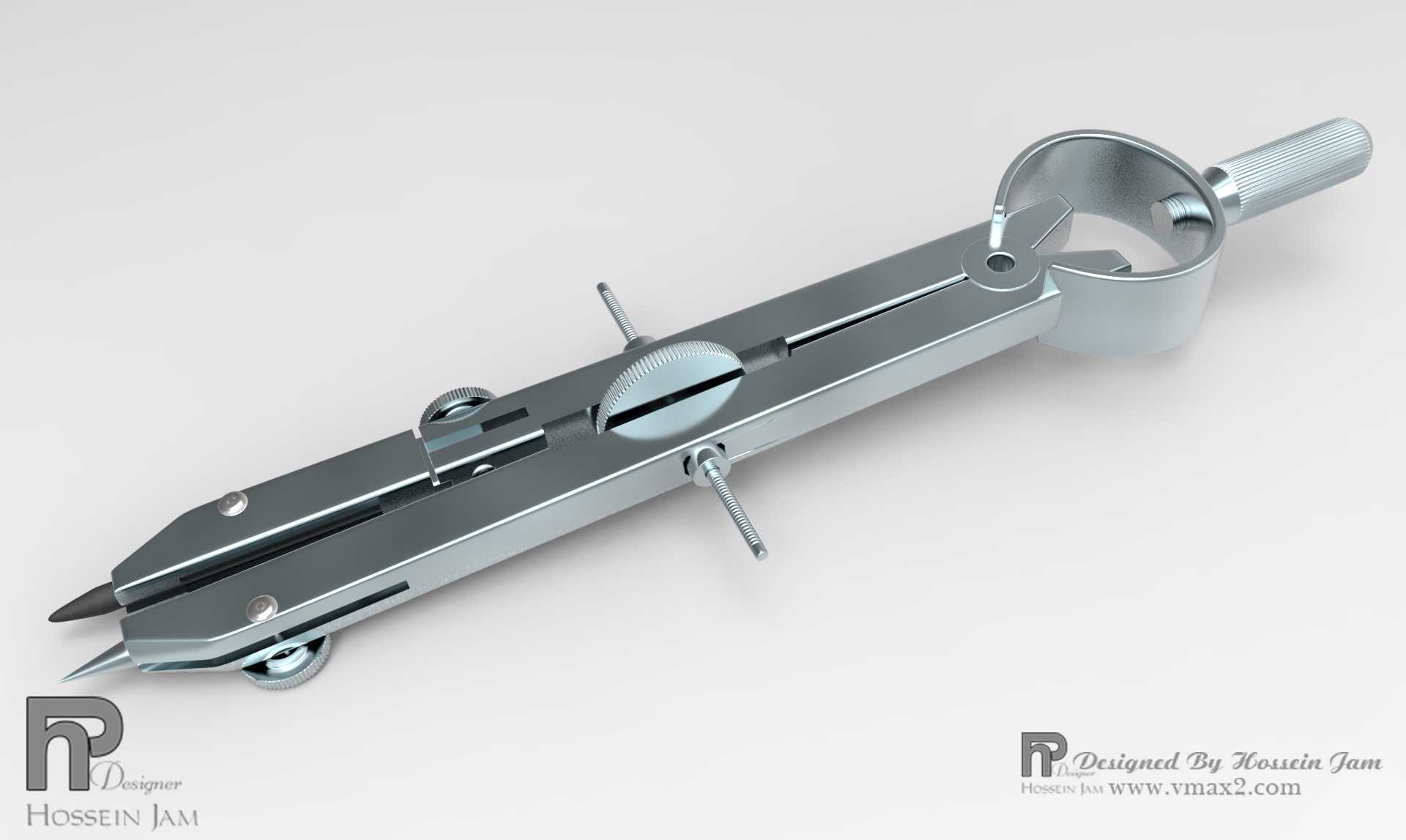

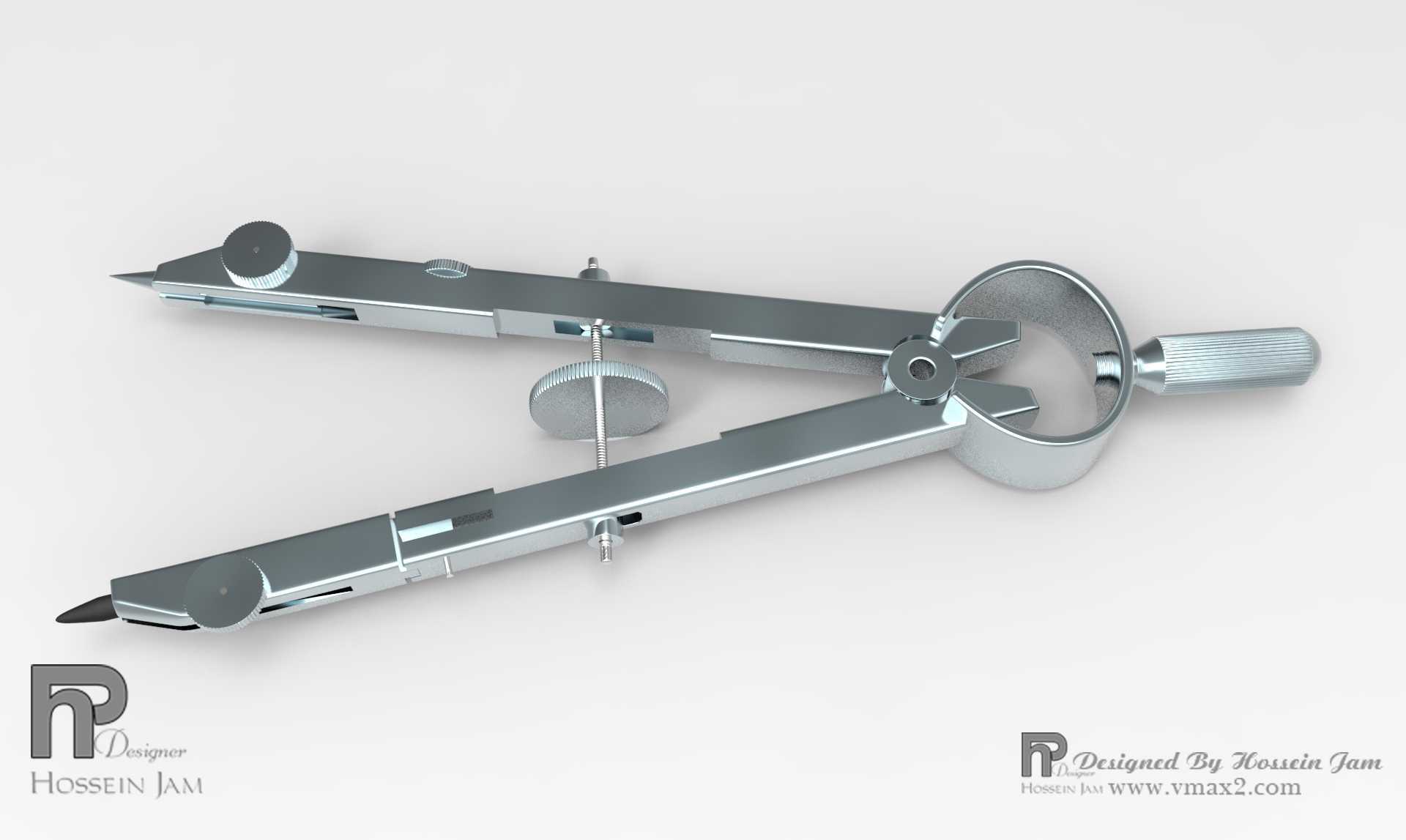

高精度弹簧圆规绘图工具三维结构模型

　　这款弹簧圆规的三维结构建模，完全贴合工程制图、手工绘图场景下的实际使用需求，在机械设计手工绘图、工程测绘现场标注、教学演示绘图、精密图样绘制等场景中，这类带弹簧调节结构的圆规是一线制图人员常备的手动绘图器具。区别于普通简易圆规，这款产品的核心功能特性集中在调节精度与夹持稳定性上，中间位置的微调弹簧配合顶部的锁紧旋钮，可在确定大致半径后进行毫米级的半径微调，避免普通圆规绘图时容易出现的半径滑移、画圆失准问题，两支规腿的转轴位置采用铆接式铰接结构，铰接间隙控制在0.02mm以内，开合过程无卡顿也无旷量，保证画圆过程中两支规腿的夹角不会因为手部施力出现偏移。从设计思路层面，建模时优先还原了产品的人机交互细节：

　　握持端的滚花手柄采用网纹滚花结构，滚花深度0.3mm，间距0.5mm，保证手部施力旋转时不会打滑；铅芯夹持端与钢针定位端都设置了独立的锁紧螺钉，可适配不同直径的铅芯与替换钢针，钢针尖端做了15度锥角处理，扎入图纸定位时不会出现过大的针孔破坏图面，铅芯端的护套结构可在收纳时保护铅芯不易断裂。外形尺寸方面，这款圆规完全收拢状态下总长度为160mm，最大开合半径可达180mm，可覆盖常规A3、A4工程图纸上绝大多数直径的圆形绘制需求，安装边界上无需额外配套固定结构，使用时仅需将钢针端定位在圆心位置，通过顶部的弹簧调节旋钮锁定绘图半径后，握持滚花手柄旋转一周即可完成标准圆形绘制，规腿的金属截面采用冲压成型的扁钢结构，截面厚度2mm，

　　宽度8mm，既保证了规腿的结构刚性，不会在施力绘图时出现规腿弯曲变形，又控制了整体重量，长时间握持绘图不会产生手部疲劳。建模过程中对所有活动结构都做了装配干涉检查，弹簧的螺距、钢丝直径都按照实际五金弹簧的参数还原，旋钮的螺纹配合间隙控制在合理范围，模拟实际拧动调节时的行程与阻尼感，规腿上的滑槽结构与锁紧滑块的配合面做了贴合处理，滑块滑动时无卡滞，锁紧后可提供足够的夹持力保证半径固定。在实际工程应用中，这类弹簧圆规除了绘制圆形图样，还可配合延伸杆绘制更大直径的圆弧，也可替换钢针为鸭嘴笔部件绘制墨线图样，适配不同绘图介质的使用需求，规腿表面做了哑光镀铬处理，既提升了金属件的防锈能力，也避免绘图时表面反光影响视线，所有棱边都做了R0.5的圆角处理，使用时不会划伤手部或者刮损图纸。
