多通路集成式工业流体输送泵组结构

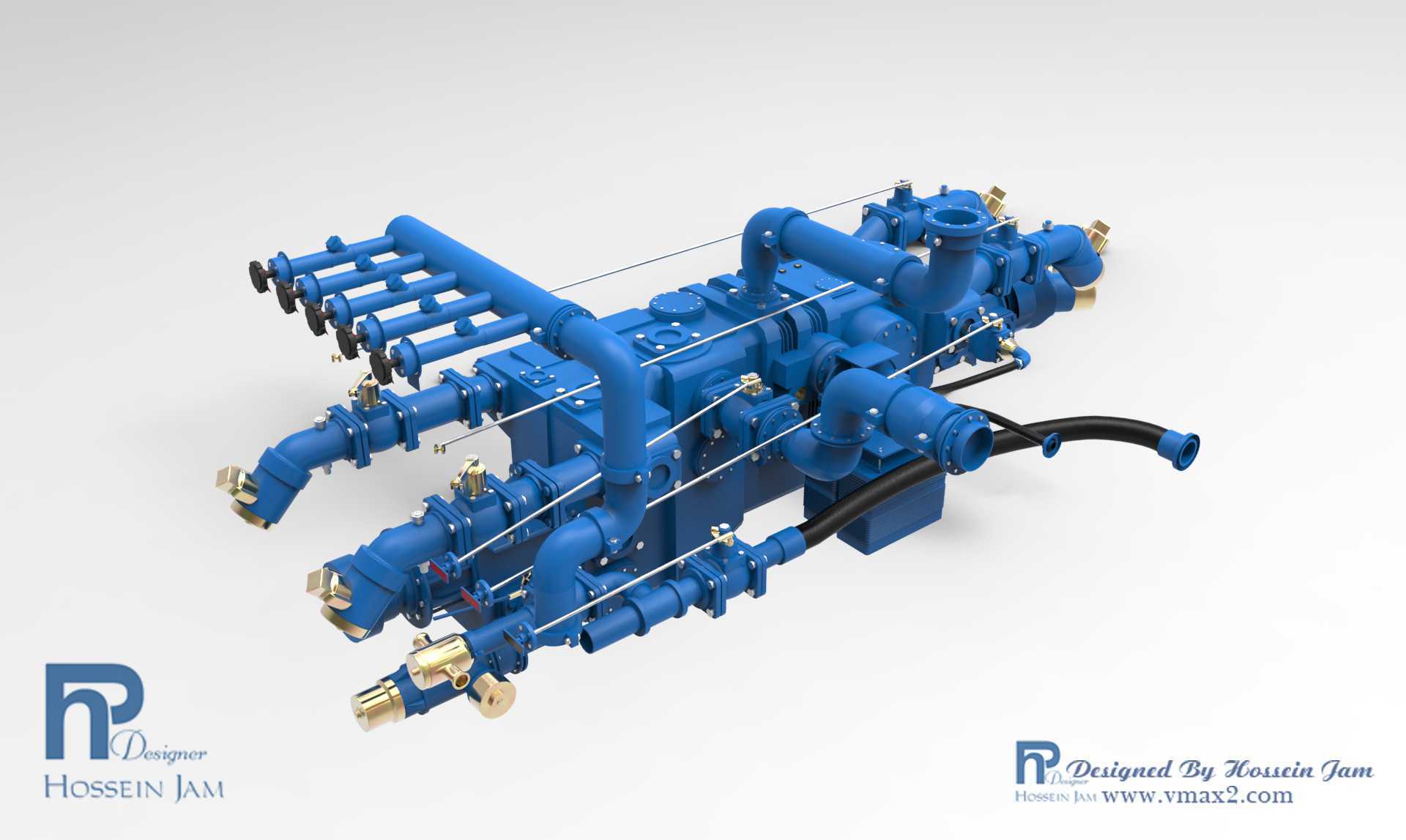

　　这套多通路集成式流体输送泵组，主要面向工业流体输送系统的多支路同步供料场景设计，常见于化工流体分装、工程机械液压动力分配、集中润滑系统供油、水处理多支路药剂投加等工况，可同时为6-8个独立工作支路提供稳定压力的流体输送，替代传统单泵搭配多组分流阀的分散式布局，大幅缩减管路连接节点，降低系统泄漏风险。从结构设计逻辑来看，整体采用模块化集成思路，核心泵体采用卧式排布，动力输入端与流体增压腔做同轴集成设计，减少传动环节的功率损耗；外部管路统一采用大曲率弯管布局，避免直角弯头造成的流体压损，所有管路接口均采用标准法兰+快插复合连接形式，既可以满足固定安装场景的密封强度要求，也能适配临时调试场景的快速拆装需求。泵组侧面预留的黑色柔性管路接口，

　　是专门为高压支路泄压、外接压力传感器预留的检测通路，可在不拆解主路管路的前提下完成系统压力校准、故障支路泄压排查，日常运维的操作空间预留充足，不需要额外拆除周边遮挡部件即可完成常规检修操作。从安装边界来看，整体泵组的安装底座采用一体化铸造的平整安装面，四个固定脚位的孔位间距适配通用工业设备安装槽钢的标准孔距，不需要额外加工过渡连接板即可直接固定在设备机架或者混凝土安装基础上；整体横向安装尺寸控制在1.2米范围内，纵向宽度不超过0.6米，垂直方向最高的管路顶端距离安装面高度不超过0.7米，可直接嵌入标准尺寸的设备机柜内部安装，不需要额外加高机柜预留空间。功能特性层面，每一条输出支路上都集成了独立的流量调节旋钮与单向止回结构，

　　单一支路的通断、流量调节不会干扰其他支路的压力稳定性，即使某一条支路出现外接管路脱落、泄漏的情况，内置的止回结构会自动切断该支路通路，避免整个系统失压影响其他工位正常工作。泵体的增压腔采用对称式流道设计，流体进入泵腔后会均匀分配到各个输出支路，不会出现远端支路压力不足、近端支路流量超标的偏流问题，在多工位同步作业的场景下，各支路的压力差可控制在5%以内，满足高精度流体输送的工况要求。设计过程中针对管路共振问题做了专门优化，所有长距离悬空管路都设置了集成式管夹固定点，管夹与泵体主体结构直接连接，避免管路在流体脉动作用下产生振动疲劳，延长管路密封件的使用寿命；外露的金属管路表面统一做了防腐涂层处理，

　　可适配常规工业环境下的弱腐蚀流体输送需求，如果用于强腐蚀工况，只需要更换对应材质的管路内衬即可，不需要改动整体泵组的安装结构与连接尺寸。在实际选型适配过程中，这套泵组可根据输送介质的粘度特性更换不同规格的增压转子，不需要改动外部壳体与管路布局，即可覆盖从低粘度水剂到中高粘度油脂类介质的输送需求，适配性较强。针对安装空间受限的场景，泵组的管路排布做了分层设计，上层管路与下层管路之间预留了足够的扳手操作空间，紧固各个接口螺栓时不需要使用特殊的异形扳手，常规的开口扳手、套筒扳手即可完成所有紧固件的操作，降低现场安装的工具要求。
