工业管路快接式圆形连接构件结构设计

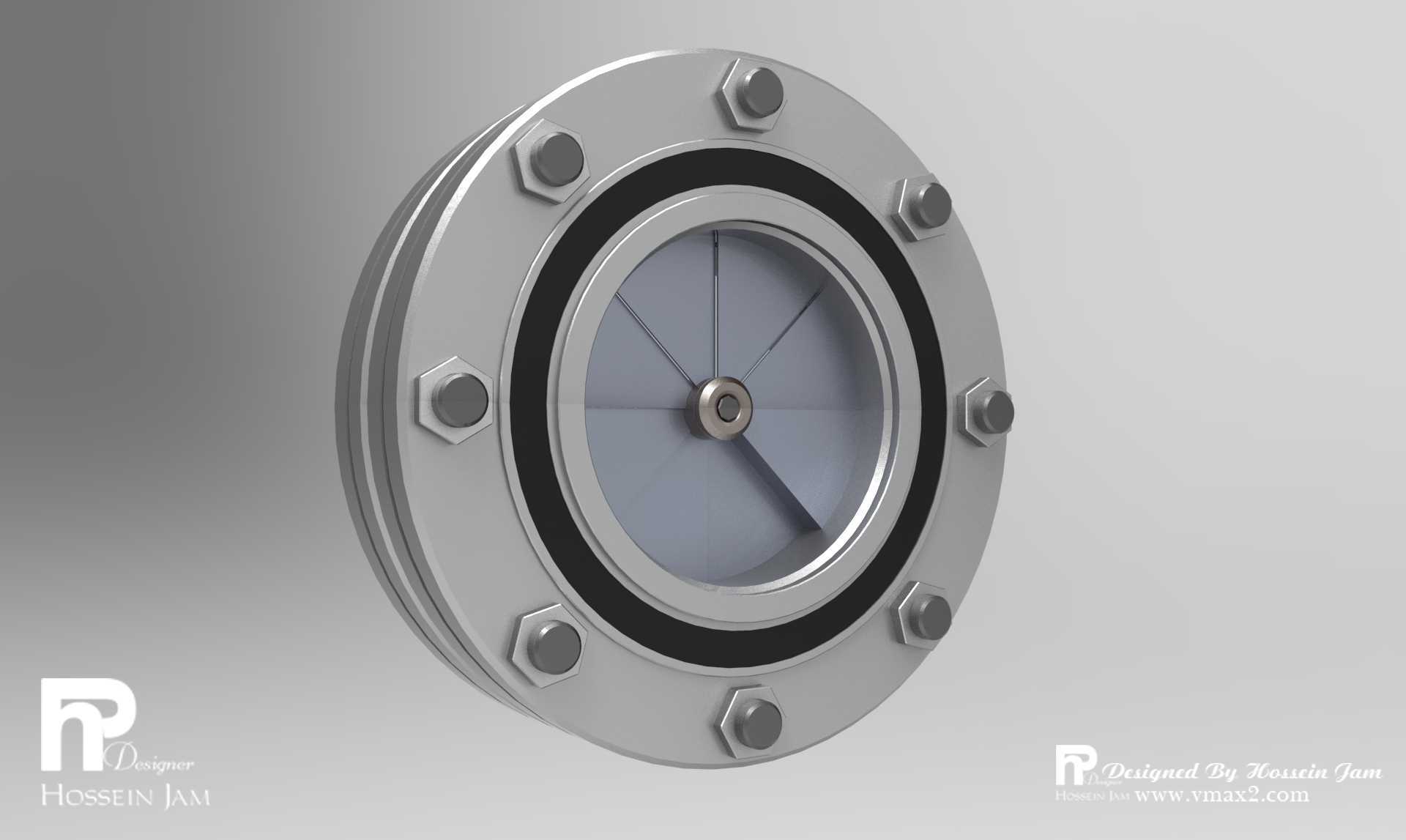

　　在流体输送、真空设备、动力传输类工业系统的管路布设场景里，这类圆形连接构件是实现两段独立腔体或管路快速对接、密封隔断的核心部件，日常运维中需要频繁拆装的管路节点、需要定期更换滤芯或功能模块的设备腔体接口，都会用到这类结构来替代传统的多螺栓法兰对接，大幅缩减拆装作业的时长，降低现场维护的操作难度。从结构设计逻辑来看，该构件采用了同轴嵌套的对接思路，主体外圈为带定位止口的环形基座，止口位置预留了环形密封槽，可嵌入对应规格的橡胶或氟橡胶密封圈，当对接端插入止口后，密封圈会被均匀挤压在两个对接面的间隙中，实现径向与轴向的双重密封，可适配低压气体、中性液体、轻度腐蚀性流体的输送场景，常规工况下密封耐压等级可覆盖0到1.

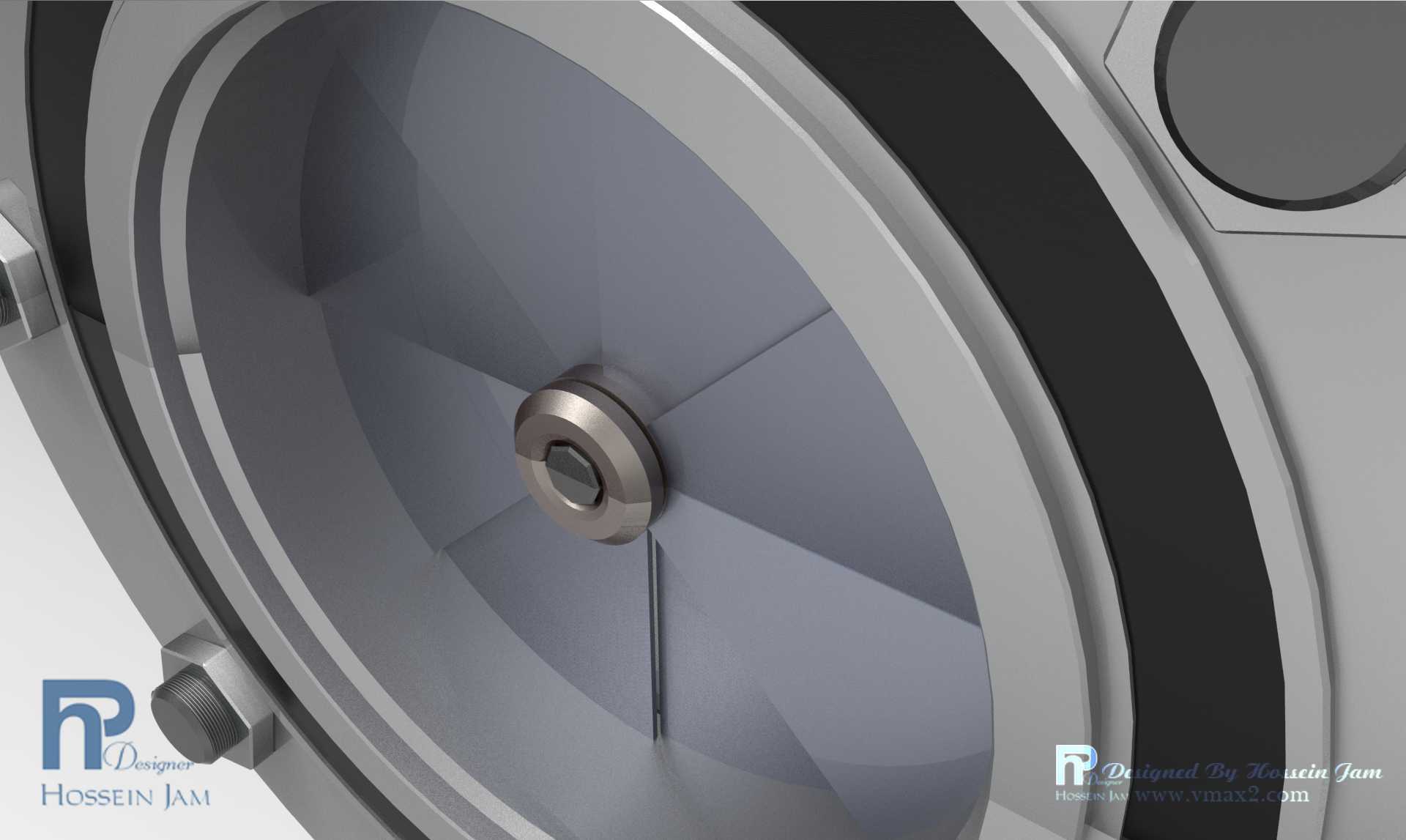

　　6MPa的常用工业压力区间。构件中心位置设置了带内六角操作端的锁紧芯轴，芯轴与外圈基座之间通过均布的径向辐条实现支撑连接，辐条采用流线型截面设计，一方面可以降低流体经过连接位置时的紊流阻力，减少管路内部的压力损失，另一方面也能保证芯轴与外圈的同轴度，避免锁紧过程中出现偏载导致的密封失效。在安装边界的设计上，该构件的外圈法兰边预留了对应规格的安装孔位，孔位采用等圆心角均匀排布，可适配同通径标准管路的安装孔距，不需要额外加工转接板就能直接与现有管路法兰对接；构件的轴向总长度控制在常规同通径法兰对接长度的三分之二左右，安装后不会额外占用过多的管路布设空间，在空间紧凑的设备舱内部也能顺利完成安装操作。实际使用过程中，

　　对接操作只需要将对接端对准基座止口插入，再用内六角扳手转动中心的锁紧芯轴，芯轴端部的偏心锁紧结构就会卡入对接端预设的卡槽内，带动对接端向基座侧压紧密封圈，整个锁紧过程不需要依次拧紧多颗螺栓，单人操作数秒即可完成对接，拆卸时反向转动芯轴就能解除锁紧，快速分离两段管路。针对不同的使用工况，该结构的主体材质可选用304不锈钢、6061铝合金或者工程塑料，不锈钢版本可适配有防腐要求的化工管路、食品级流体输送场景，铝合金版本重量更轻，适合移动设备、轻量化设备上的管路连接，工程塑料版本则可用于低压气动系统、非腐蚀性流体输送场景，成本更低且绝缘性能优异。结构设计过程中特意做了防呆处理，对接端与基座止口之间设置了不对称的定位凸台，

　　只有对准凸台位置才能顺利插入，避免现场安装时出现角度错位导致的密封不严或者锁紧结构损坏；同时锁紧芯轴的转动行程做了硬限位，转动到锁紧位置后会有明显的触感反馈，操作人员不需要额外查看刻度或者标记就能判断是否锁紧到位，降低了现场安装的操作门槛。从受力角度分析，均布的辐条结构可以将锁紧时的受力均匀分散到整个外圈基座上，不会出现局部应力集中导致的基座变形，长期反复拆装也不会出现结构疲劳损坏，常规工况下的重复拆装次数可达数千次，远高于传统螺栓法兰的螺纹磨损寿命。在流体通道的设计上，中心芯轴与辐条的投影面积占整个通径面积的比例控制在15%以内，尽可能降低了连接构件对管路通流能力的影响，不会在连接位置造成明显的流量衰减，对于通径要求严格的管路系统也能适配。另外，构件外圈的密封槽采用了梯形截面设计，密封圈嵌入后不会因为管路内的压力冲击出现脱出移位的问题，当管路内部压力升高时，压力会作用在密封圈的内侧，进一步推动密封圈贴紧密封槽壁和对接面，实现压力自紧密封，压力越高密封效果越好，不需要额外增加密封压紧力。
