低水头灌溉渠道水流发电水车结构

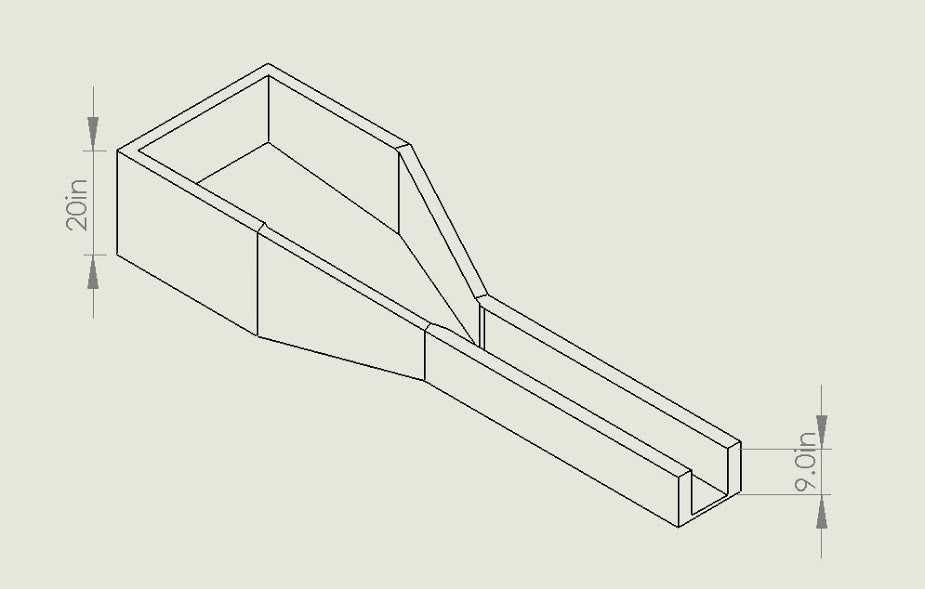

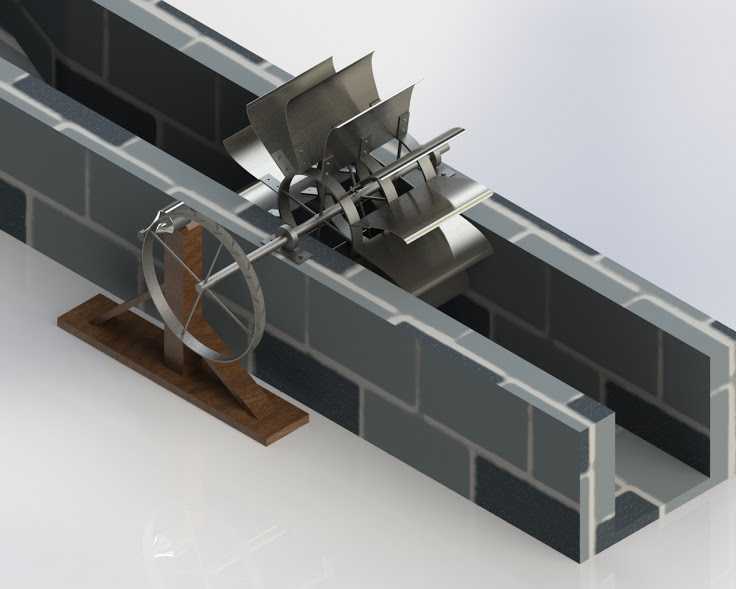

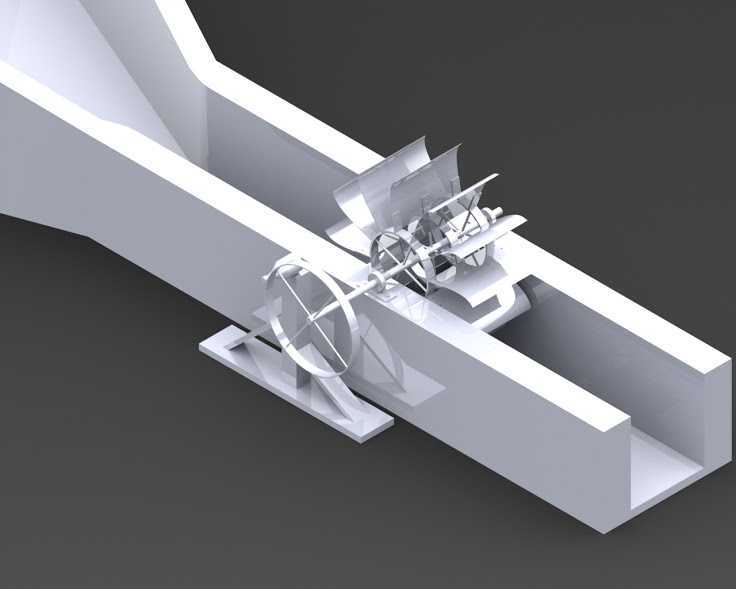

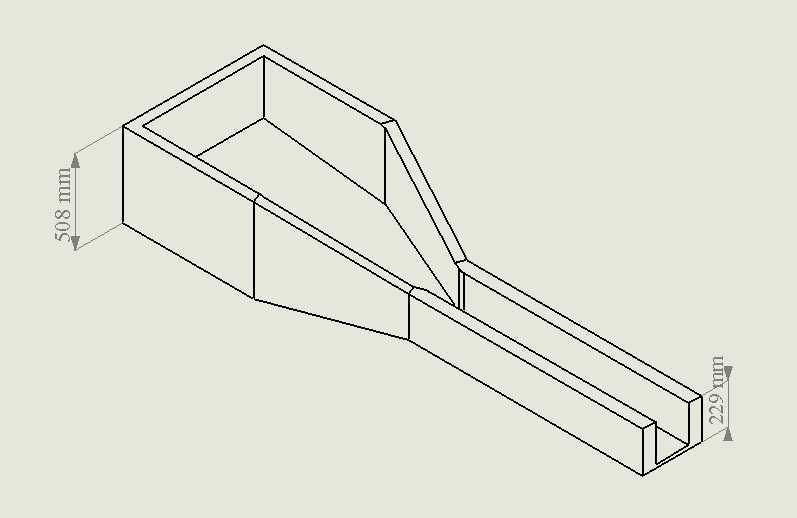

　　这套水车结构的设计初衷，是挖掘现有农田灌溉输水渠道内富余流动水能的利用潜力，适配平原灌区常见的低水头、大流量明渠输水场景，不需要额外修建挡水坝体抬高水位，就能依托渠道内自然流动的水体完成动能到机械能的转换，后续可搭配小型发电模块为灌区周边的低功耗监测设备、照明设施供电，也可直接通过传动结构带动小型提水装置完成边角地块的灌溉补水，不需要额外接入市电或者消耗燃油，适配偏远灌区无稳定供电的实际使用场景。从结构布局来看，整套装置直接架设在梯形断面的砖砌渠道上方，支撑底座采用实木材质的三角稳定结构，直接固定在渠道侧边的硬质渠顶平台上，不需要破坏现有渠道的衬砌结构，安装时不需要断流施工，只需要调整支撑腿的伸出长度，就能适配不同渠深、

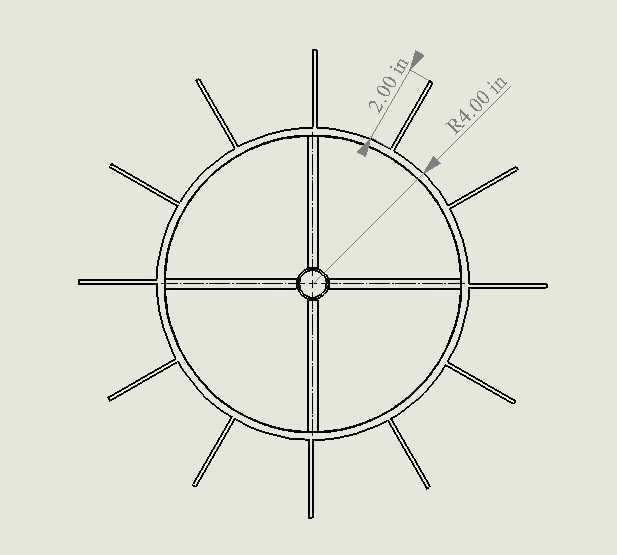

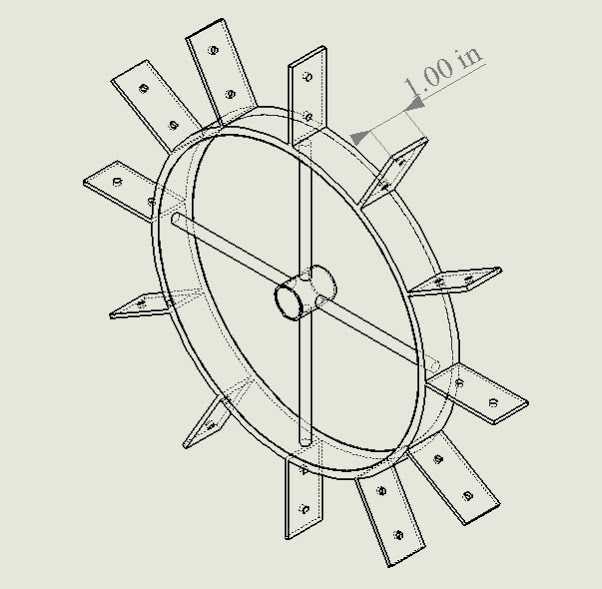

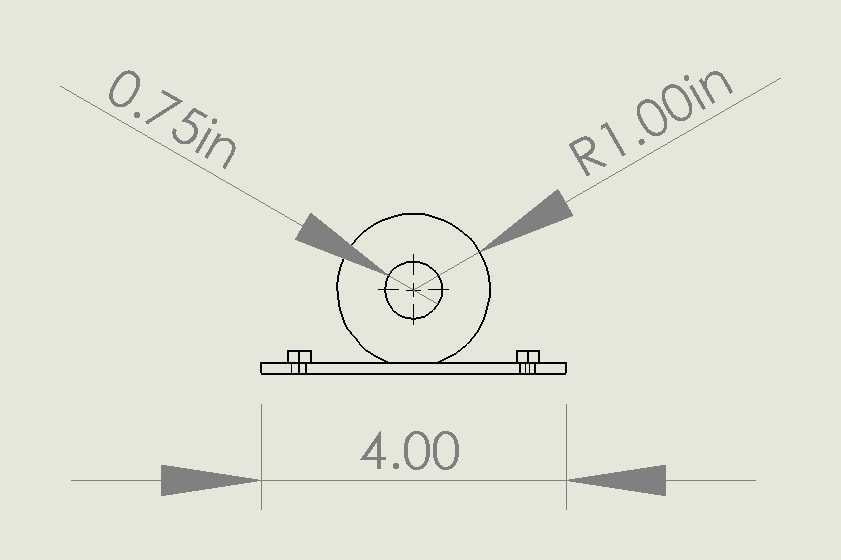

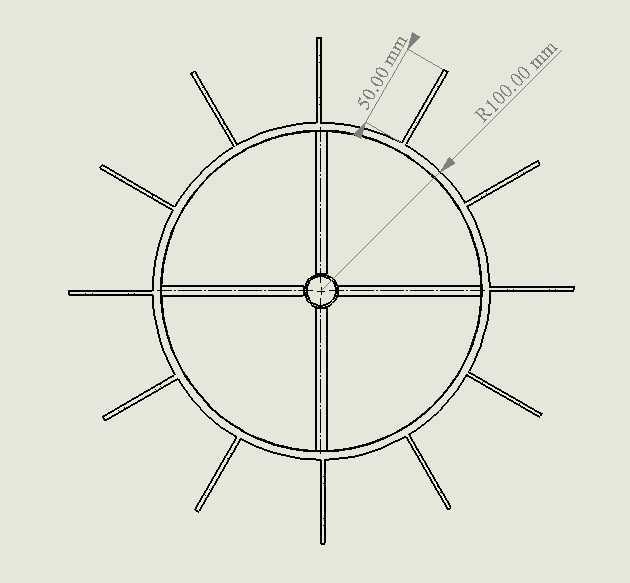

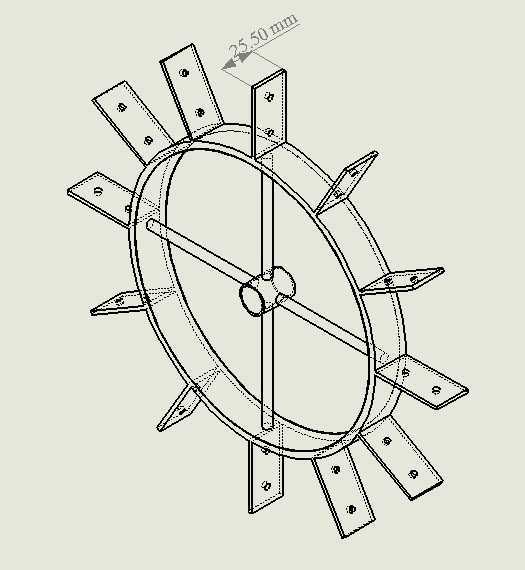

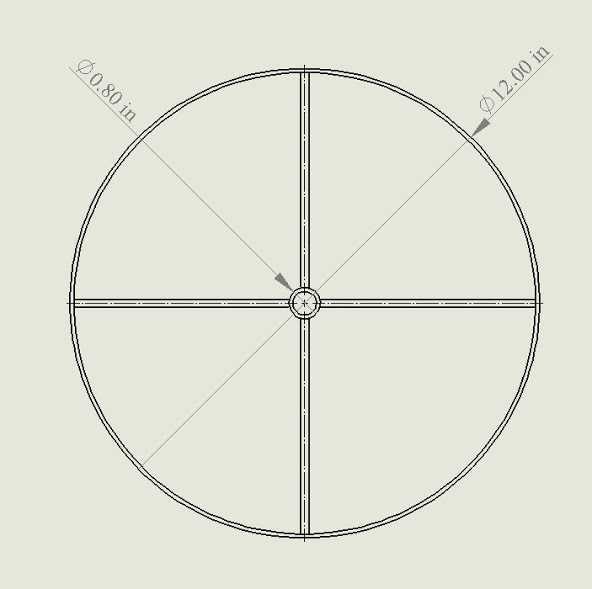

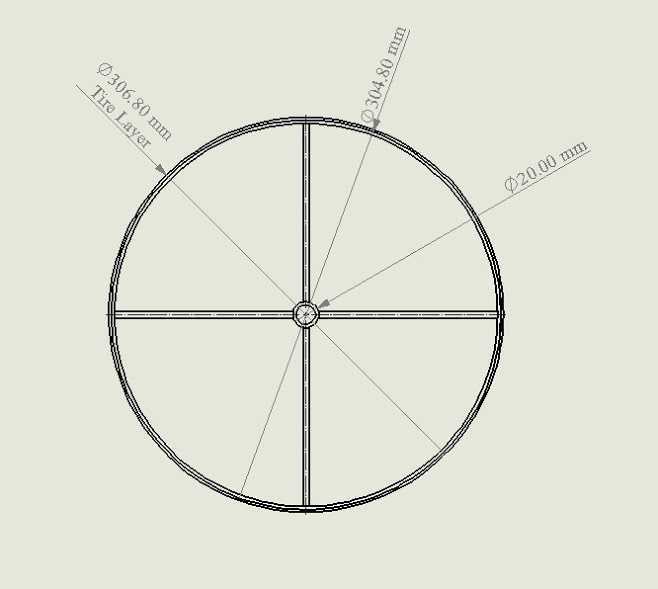

　　不同渠宽的灌溉渠道，安装边界控制在渠道两侧各预留三十厘米的操作空间即可，不会影响渠道日常的输水、清淤作业。核心的做功部件是倾斜布置的多叶片水下转轮，叶片采用弧面冲压成型结构，迎水面的弧度经过反复校核，能够最大化承接低水头水流的冲击动能，同时减少叶片出水时带水造成的阻力损耗，转轮的主轴采用不锈钢材质加工，两端搭配带密封结构的滑动轴承座，固定在横跨渠道的金属支撑架上，能够长期在高湿度、多泥沙的灌溉水环境下稳定运行，避免泥沙进入轴承造成卡滞磨损。主轴的一端延伸到渠道外侧，配套安装了大直径的带辐条传动轮，轮缘采用木质结构搭配金属包边，既可以通过皮带传动连接外置的发电模块，也可以通过曲柄结构直接连接提水、粉碎类的小型农用作业机具，

　　实现水能的多场景利用。设计过程中重点校核了不同流速下的转轮受力情况，针对灌溉渠道不同季节流量波动大的特点，叶片的安装角度做了可微调的结构设计，在汛期大流量场景下可以调整叶片倾角减少受力面积，避免大流量冲击造成结构变形，在枯水期小流量场景下可以调整角度增大迎水面积，保证低流速下转轮也能获得足够的启动扭矩。整套结构的所有外露金属部件都做了防锈喷涂处理，和水体接触的叶片部分采用耐腐蚀的不锈钢板材冲压，支撑结构的连接部位全部采用标准紧固件装配，后期维护时不需要整体拆卸，只需要单独更换磨损的叶片或者轴承部件即可，维护成本远低于常规的轴流式小水电机组。实际使用过程中，这套装置不需要专人值守运行，水流经过渠道时自然冲击转轮带动主轴转动，

　　渠道内的杂草、漂浮物会顺着叶片的弧面滑过，不会出现缠绕卡滞的问题，适配灌区渠道内杂物较多的实际工况，同时转轮的转动速度和渠道内的水流速度正相关，不需要额外配置调速结构，就能输出稳定的转速带动后端作业设备，非常适合平原灌区零散分布的小型渠道水能回收利用，既不会影响渠道原有的输水灌溉功能，又能把原本浪费的流动水能转化为可用的能源或者机械动力，降低灌区的生产运行成本。
