KRADEX Z59J PS多用途塑料防护外壳

　　这款多用途塑料壳体在工业现场的适配场景十分广泛，小到户外传感器的节点防护、低压信号转接模块的封装，大到小型工控板的独立安装、民用电子设备的外置防护，都能找到它的用武之地。日常做项目时经常遇到这类需求：零散的电路板需要做绝缘防护，户外布设的采集模块要抵御粉尘和溅水，零散的接线端子需要规整收纳避免误触，这类通用壳体不需要开模定制，直接选型就能用，能省下不少前期打样的周期和成本。

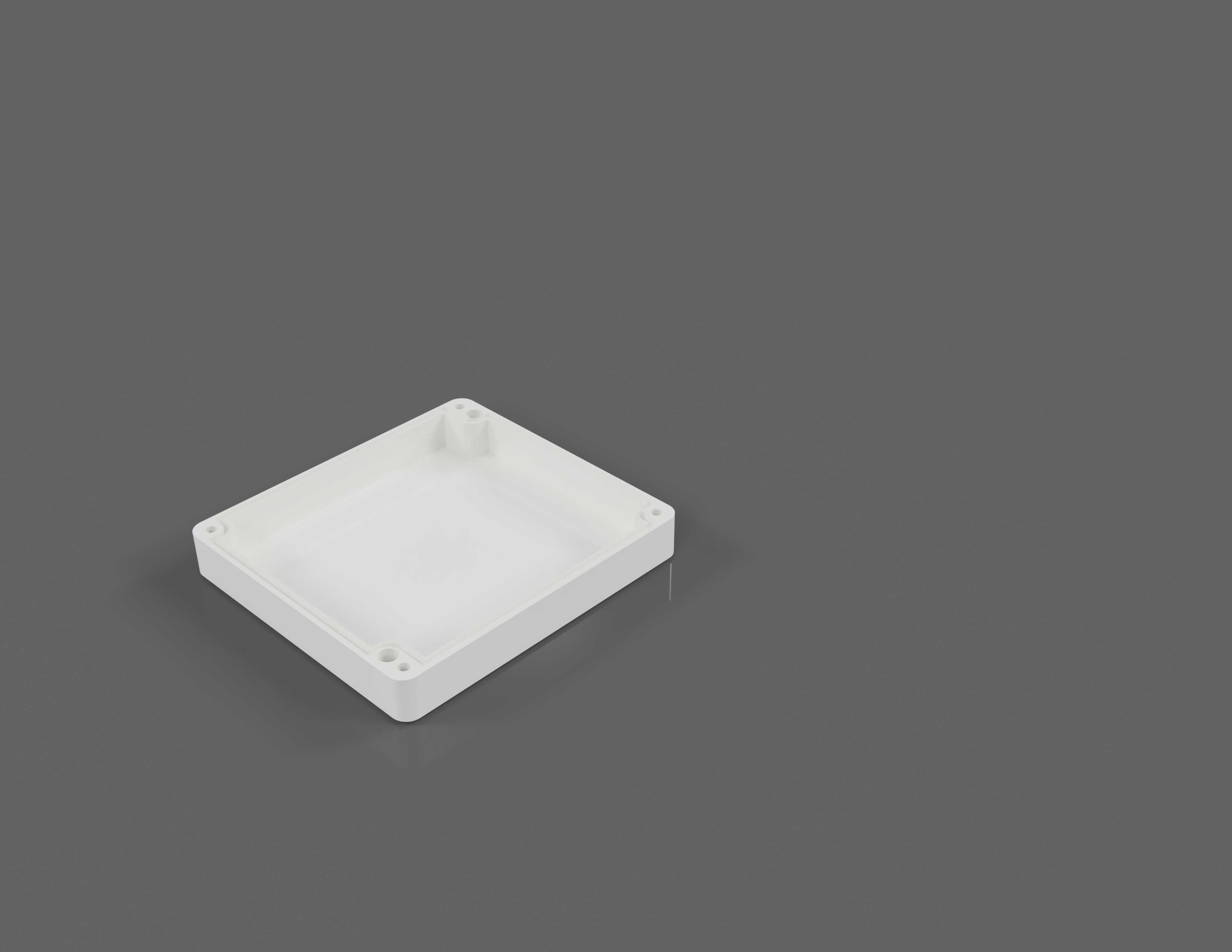

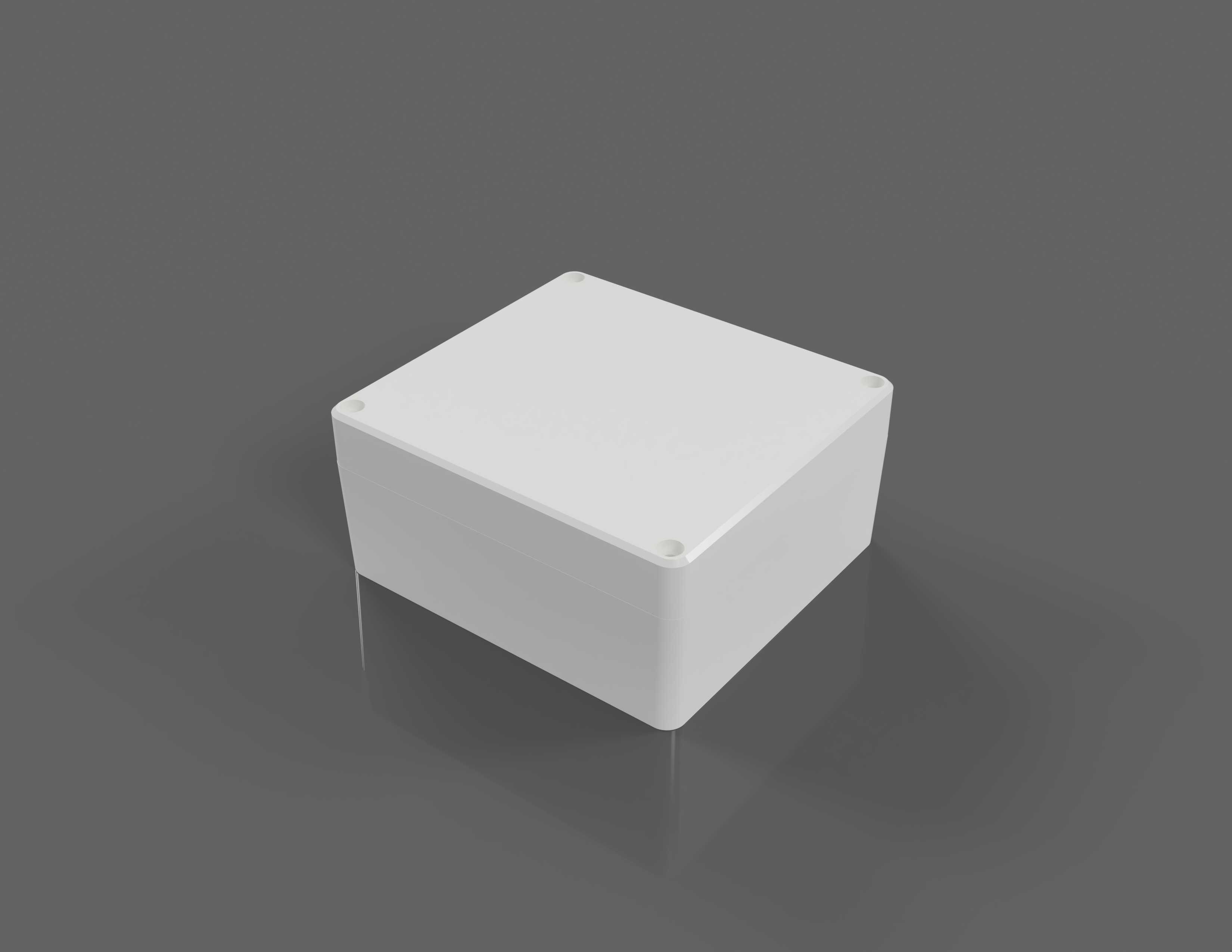

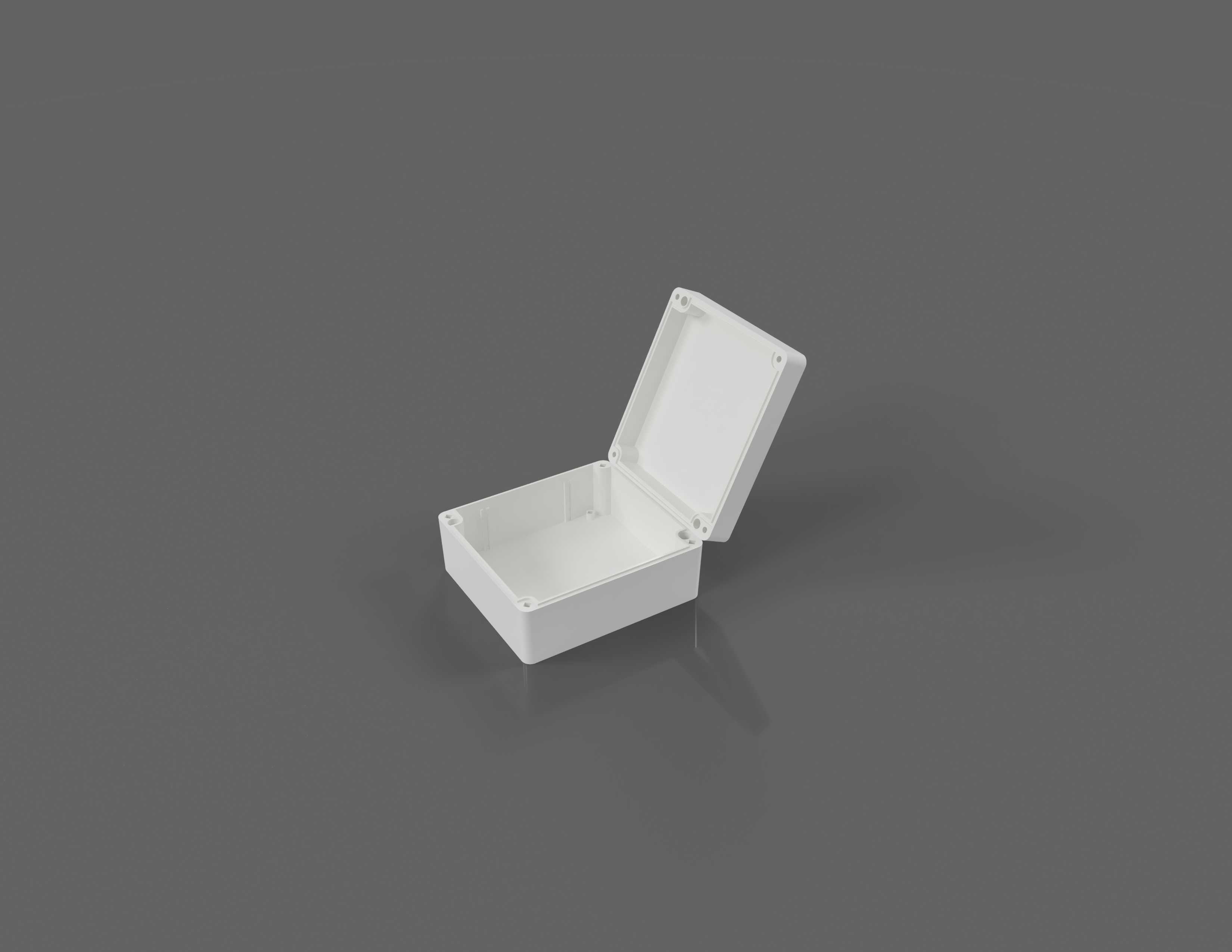

　　从结构设计来看，这款壳体采用上下扣合的分体式结构，四个角位预留了隐藏式的螺钉安装位，建模时特意没有把螺钉特征做在外观面上，一方面是保证壳体外表面的平整性，贴附标识、安装铭牌的时候不会有凸起干扰，另一方面也能避免螺钉外露带来的锈蚀风险，户外使用时积水不会顺着螺钉缝隙渗入壳体内部。上下盖的合模缝做了窄边止口设计，扣合后缝隙均匀控制在0.2mm以内，配合可选的密封胶条就能达到基础的IP54防护等级，应对日常的粉尘飘落、短时淋溅完全足够。壳体的边角做了R5的圆弧过渡，没有尖锐的直角棱边，既可以避免安装时划伤操作人员，也能减少注塑成型时的应力集中，降低长期使用后边角开裂的概率。

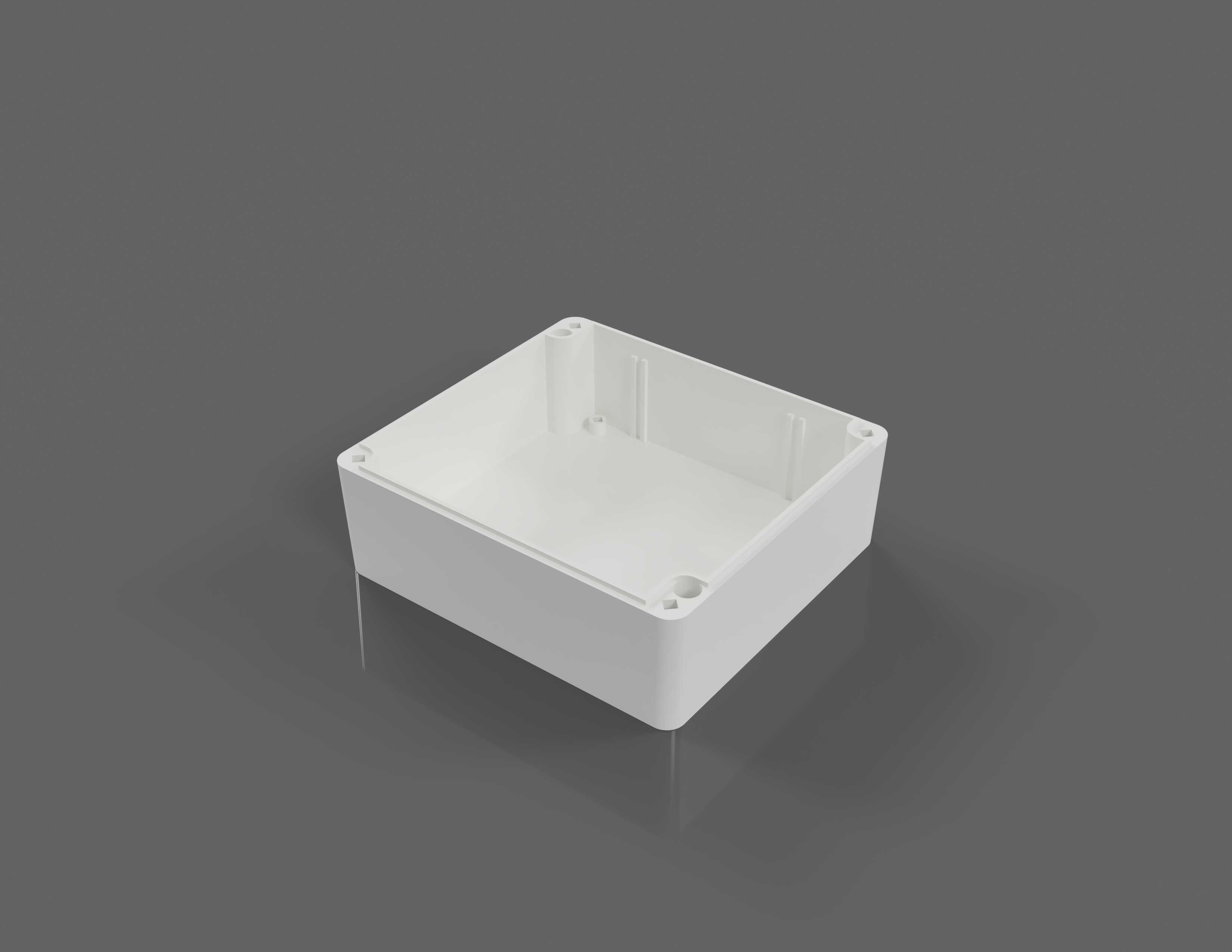

　　尺寸边界上，这款壳体属于中小型通用规格，内部净空可以容纳常规尺寸的PCB板，四角的安装柱高度统一，预留了M3自攻螺钉的安装孔位，不需要额外做支撑结构就能直接固定电路板。壳体的壁厚均匀控制在2mm，符合PS塑料注塑成型的工艺要求，不会出现壁厚不均导致的缩痕、翘曲问题，外壳的外表面做了细磨砂蚀纹处理，轻微的划痕不会影响外观质感，日常擦拭维护也不容易留下指纹和污渍。底部的四个角位预留了壁挂安装孔，可以直接用螺钉固定在墙面、设备机架或者安装面板上，不需要额外做安装支架，也可以根据需求选配导轨安装卡扣，直接卡装在标准DIN导轨上，适配电控柜内的安装场景。

　　建模过程中参考了原厂的公开尺寸参数，还原了壳体的所有配合特征，上下盖的止口配合间隙做了合理预留，模拟实际装配时不会出现干涉问题，壳体内部的安装柱位置、加强筋布局都和实物一致，做结构设计时可以直接把这个模型调入装配体，核对内部元器件的安装空间，提前规避元器件和壳体内壁、加强筋的干涉问题，不用等拿到实物样品再去核对尺寸，能大幅缩短选型验证的周期。要注意的是，这款壳体是PS材质，本身的耐冲击性能不如ABS材质，不适合用在有高强度冲击、长期接触有机溶剂的场景，选型时要根据实际使用环境匹配材质需求，如果是用在低温环境或者有较高抗冲击要求的场合，需要确认是否有同尺寸的ABS材质版本。

　　日常做小型电子装置、传感节点、信号转换模块的结构设计时，这类通用壳体是性价比很高的选择，不需要投入开模成本，采购周期短，结构成熟可靠，只要核对好内部安装空间和外部安装尺寸，就能快速完成产品的结构封装，把更多的精力放在内部电路和功能实现上。建模时也特意保留了壳体的所有细节特征，包括底部的安装凹槽、上盖的内表面加强筋、合模止口的配合面，不管是做装配干涉检查，还是做后续的结构改型参考，都能直接使用，不需要再重新测绘建模。
