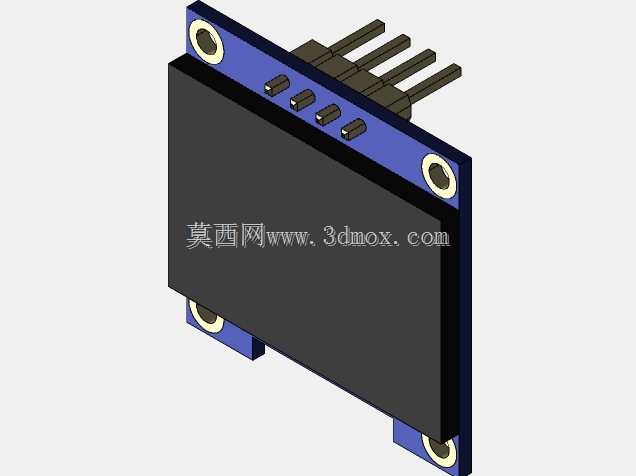

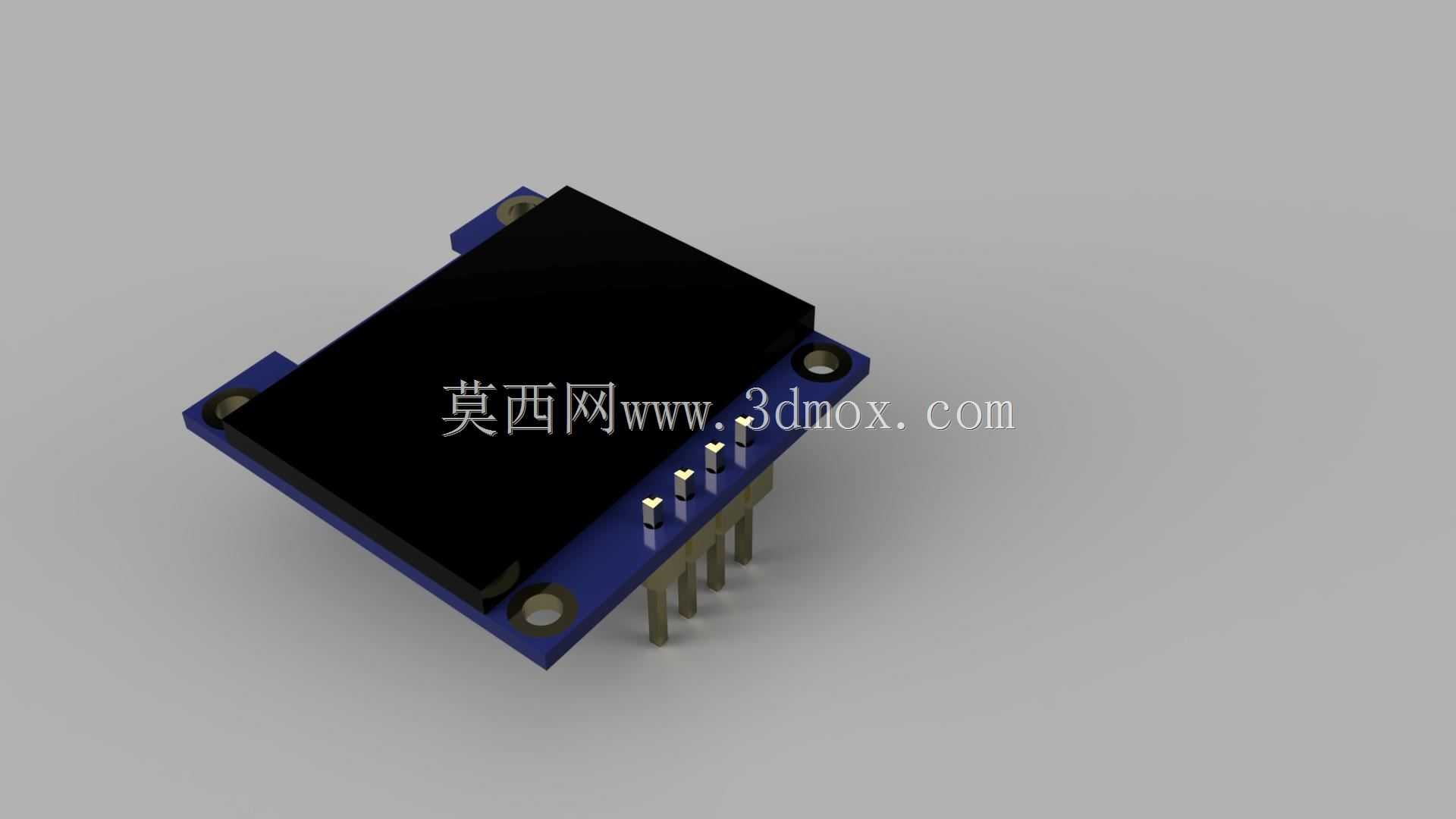

0.96英寸128x64分辨率OLED显示模块结构

这款OLED显示模块是嵌入式开发、小型智能设备领域极为常用的人机交互显示部件，广泛应用在便携检测仪器、开源硬件开发项目、小型工控终端、智能穿戴外设、家用小电器控制面板等场景中，承担设备运行状态参数展示、交互菜单呈现、传感数据实时输出的核心功能，能够在低功耗运行的前提下提供清晰锐利的单色显示效果，即便在强光直射的户外使用场景下，也能保持较高的显示对比度，不存在传统LCD屏幕背光漏光、可视角度狭窄的问题。模块整体采用板载集成的设计思路，将OLED显示面板、驱动控制电路、插接接口全部整合在一块紧凑型的印刷电路板上，核心显示区域为0.96英寸规格，物理分辨率达到128x64像素，能够满足字符、简易图标、小型曲线波形的显示需求，适配绝大多数小型设备的信息展示容量要求。在结构设计层面，这款模块充分考虑了嵌入式集成的安装便利性，电路板采用规则的矩形轮廓，四个边角位置预留了标准直径的金属化安装孔，可通过铜柱或者微型螺丝直接固定在设备内部的安装工位上，安装孔位的间距经过标准化设计，能够兼容市面绝大多数开源硬件扩展板、小型设备壳体的预装固定位，无需额外制作转接结构即可完成装配。模块的电气连接端采用直插排针设计，排针引脚按照标准通信协议定义排布，支持I2C通信方式，仅需少量接线即可完成与主控板的通信连接，大幅简化了设备内部的布线难度，排针的长度经过优化，既可以直接插焊在主控电路板上，也可以通过排线进行延长连接，适配不同的内部安装空间要求。显示面板与电路板之间采用贴合固定的装配方式，面板边缘与电路板边缘齐平，不会额外占用横向安装空间，电路板的布线布局充分考虑了信号完整性，驱动元件排布在面板下方的空余区域，最大限度压缩了模块的整体厚度，能够适配超薄型设备的内部空间限制。模块的整体外轮廓尺寸控制十分紧凑，在保证显示面积满足使用需求的前提下，尽可能缩小了电路板的非显示区域占比，安装边界清晰，在设备结构设计阶段可以直接根据模块的外轮廓预留安装槽位，无需为避让模块元件额外预留过多冗余空间，能够有效帮助终端设备实现小型化、轻量化的设计目标。
