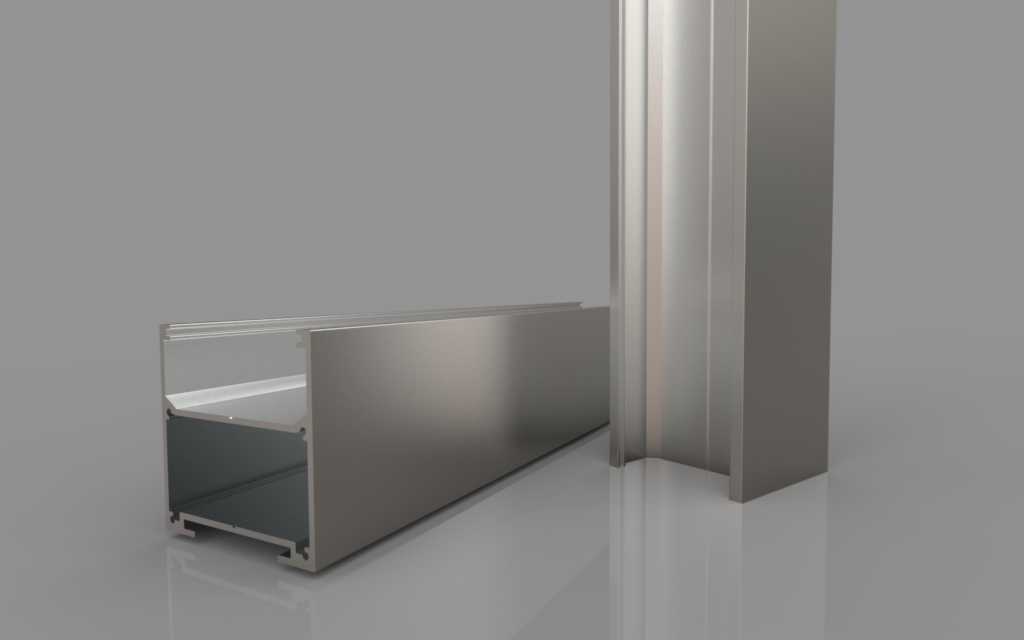

50x50规格挤压工业铝型材结构

　　做设备框架设计快十年，经手的铝型材选型少说也有上百种，这款50x50截面的挤压铝型材，是中小型设备机架、防护围挡、流水线侧梁场景里用得最频繁的规格之一。先从实际安装边界说，这款型材的外轮廓截面严格控制在50mm见方，截面壁厚均匀，挤压成型后的直线度每米偏差不超0.3mm，不管是做独立设备的支撑立柱，还是拼接成连续的生产线护栏，拼接后的整体平面度都能满足常规工业设备的装配要求，不需要额外做校直处理，能省不少现场安装的工时。

　　从功能特性来看，这款型材采用的是带内置槽道的挤压结构，槽口尺寸适配标准的T型螺栓、弹性螺母等配套紧固件，不需要在型材表面额外打孔攻丝，拼接的时候只需要把预置的螺母滑入槽道，锁紧螺栓就能完成两根型材的垂直或者平行连接，后期如果要调整框架结构、加装传感器支架或者操作面板，只需要松开对应位置的紧固件就能移位，比焊接钢结构的框架灵活太多，而且拆装重复利用率能到95%以上，对于需要频繁迭代改型的非标自动化设备来说，这点优势特别明显。

　　聊到设计思路，这款型材的截面构型是经过多轮受力校核优化的，外侧的封闭平面保证了安装面的平整，不管是贴装亚克力防护板、钣金门板，还是固定直线导轨的安装基准面，都能提供足够的平面支撑，不会因为型材表面的凹槽导致安装件出现翘曲。内侧的空腔结构一方面减轻了型材自身的重量，每米重量控制在2kg出头，单人就能完成两米长度型材的搬运和对位安装，另一方面空腔还可以走设备的气管、电缆线，把管线藏在型材内部，整个设备外观更整洁，也能避免生产现场的切屑、油污溅到管线外层，延长管线的使用寿命。槽道的边缘做了小圆弧过渡，既不会在安装的时候划手，也能避免紧固件滑入的时候出现卡滞，滑动阻力比直角槽道小近三成，长距离穿装螺母的时候效率更高。

　　再说说实际应用场景，除了常规的设备机架，这款型材还常用来做小型设备的悬臂支架、物料周转车的框架、车间里的工具挂架，甚至是检测工位的工作台支撑。因为截面尺寸适中，既不会像30系列型材那样承重不足，做重载设备框架的时候出现挠度变形，也不会像60、80系列的大截面型材那样过于笨重，增加不必要的材料成本。在做光伏组件的小型检测线框架时，用这款型材拼接的1.2米跨度横梁，中间挂载20kg的检测模组，长期运行的挠度不超0.2mm，完全能满足检测设备的精度要求；做车间的安全防护围栏时，立柱间距设到1.5米，搭配5mm厚的亚克力挡板，承受普通的工件意外撞击也不会出现型材变形或者连接松脱的问题。

　　安装的时候需要注意几个边界细节，首先是型材切割的端面要保证和长度方向垂直，垂直度偏差控制在0.1mm以内，不然拼接直角框架的时候会出现缝隙，影响整体的结构刚性；其次是连接角件的选型要匹配槽道深度，不要用过长的螺栓，不然螺栓顶到型材空腔的内壁，会导致连接面无法贴紧；如果是做需要接地的设备框架，要在拼接位置预留接地端子的安装位，因为铝型材表面的氧化层是绝缘的，直接靠紧固件连接无法保证导电连续性，跨接接地线之后才能满足电气安全的要求。另外这款型材的表面是阳极氧化处理，正常车间环境下使用不会出现锈蚀，不需要额外做喷漆或者喷塑处理，切割之后的端面如果暴露在潮湿环境里，可以涂一层防锈密封胶，避免端面的铝合金基材出现氧化发白的情况。

　　从建模的角度来说，做这款型材的三维模型时，要重点还原槽道的精确尺寸、壁厚的均匀性，还有端面的倒角细节，不然导出工程图之后，加工出来的型材和配套紧固件会出现适配问题，比如槽口宽度做窄了，T型螺栓塞不进去，槽口做宽了，螺栓锁紧的时候会出现转动，无法提供足够的锁紧力。另外建模的时候要把型材的基准面设在外侧的安装平面上，后续装配其他零件的时候，选基准会更方便，不需要额外做基准面的偏移，能提升整个装配体的建模效率。
