大众乘用车铝合金轮毂结构设计

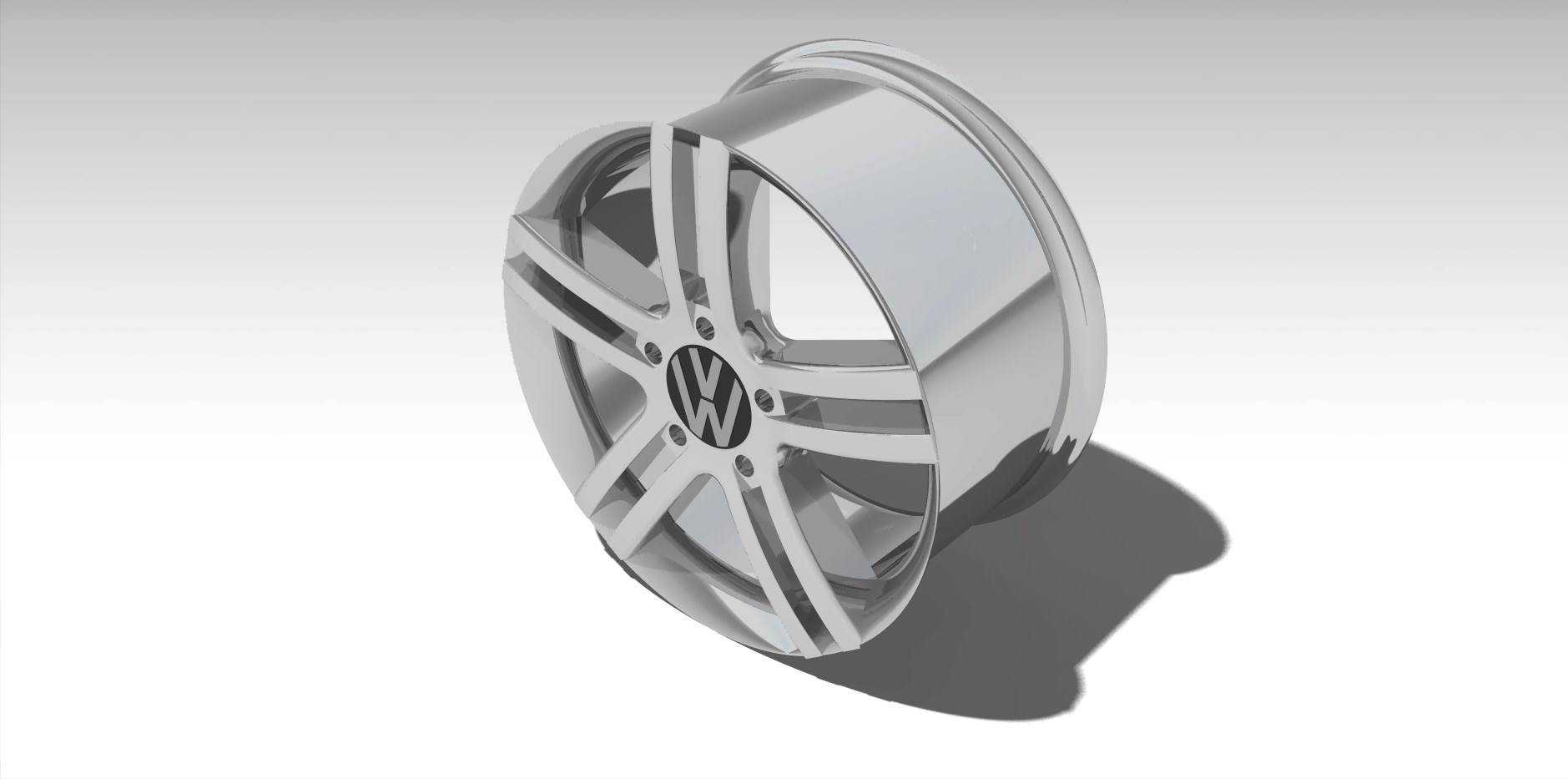

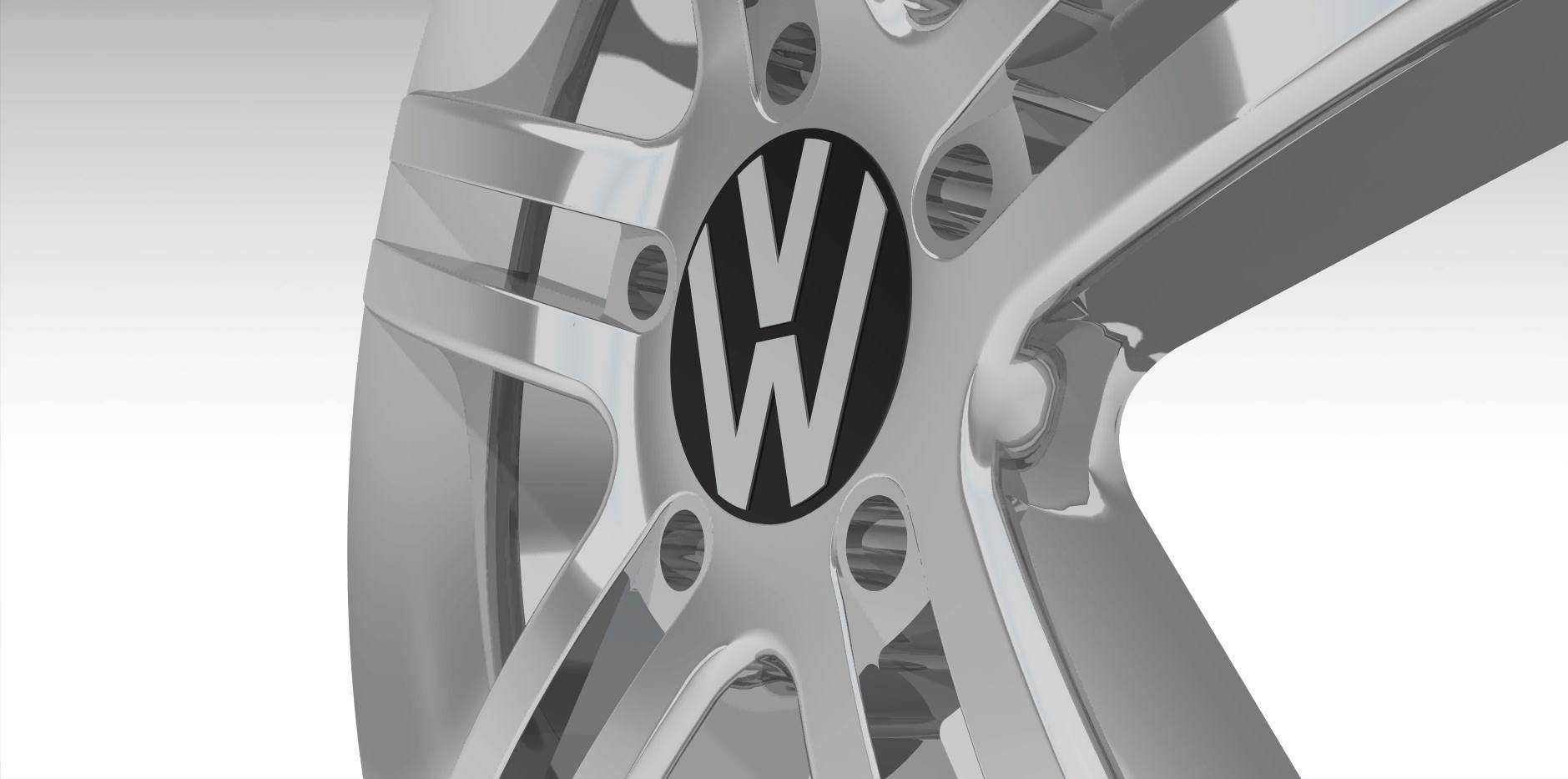

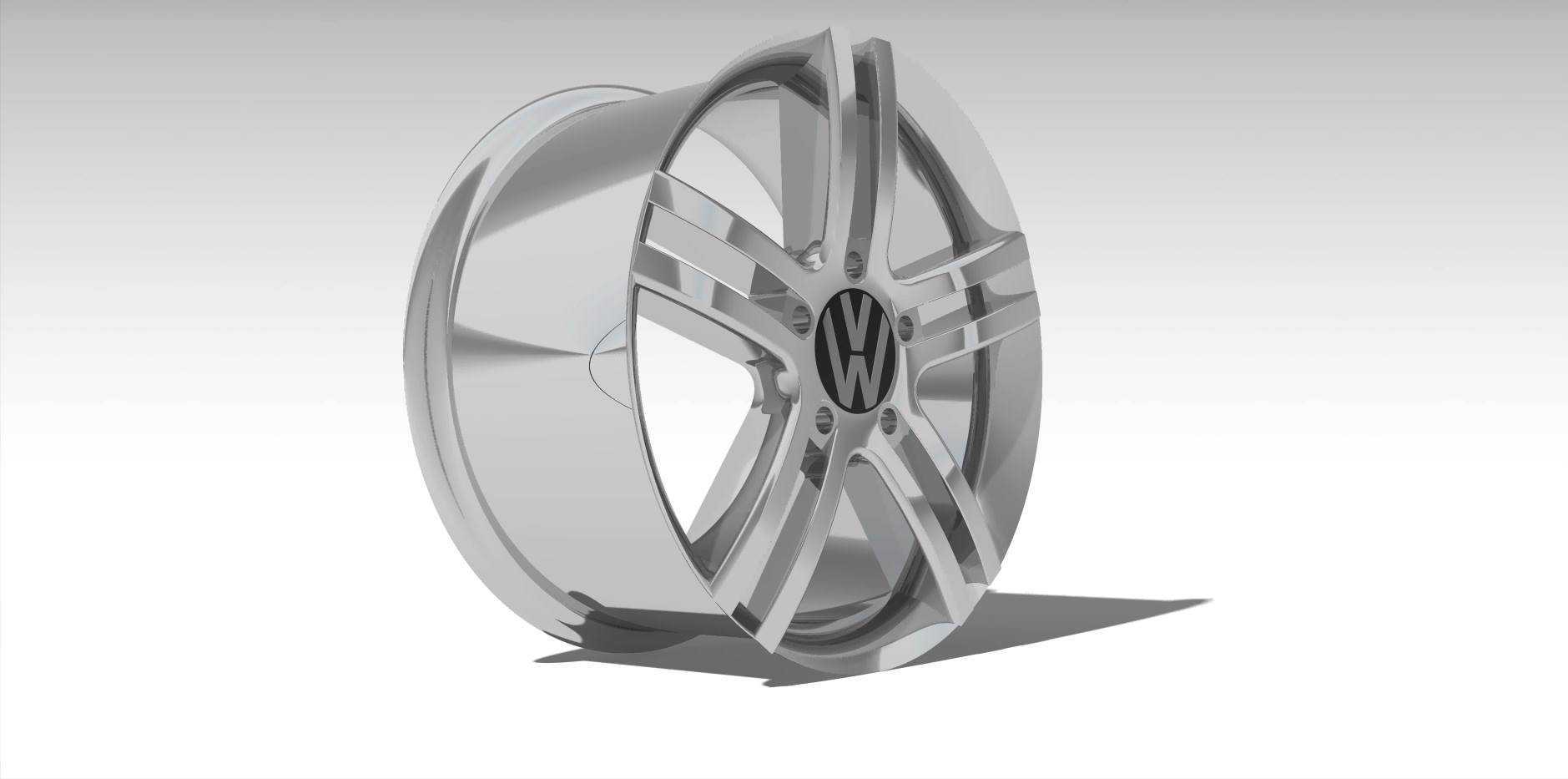

　　在整车行走系统的部件匹配中，轮毂作为连接轮胎与车桥轴头的核心承载构件，其结构合理性直接关联行驶安全性、转向响应精度与整车NVH表现，日常建模工作中接触的乘用车型轮毂设计，需要同时兼顾承载冗余、装配适配与轻量化的多重需求。这款面向大众乘用车型开发的铝合金轮毂，采用五组双辐条的放射式结构布局，辐条造型从中心安装座向外缘轮辋平滑过渡，既保证了径向载荷的均匀传递，也预留了足够的制动系统散热空间——日常市区通勤工况下，频繁制动产生的热量可以顺着辐条间的镂空区域快速散出，避免制动盘热衰减带来的安全隐患，同时这种辐条布局也能在高速行驶时形成有序的气流路径，减少轮腔区域的紊流阻力。从安装边界来看，中心定位孔严格匹配大众车型常用的轴头配合尺寸，

　　孔周均匀分布的螺栓孔位置度公差控制在0.02mm以内，保证安装时轮盘与轴头法兰面完全贴合，避免高速行驶时出现车轮抖动的问题；轮辋部分的胎圈座角度、凸缘宽度完全符合乘用车轮胎的装配标准，能够适配对应扁平比的民用子午线轮胎，安装时胎圈可以顺利卡入轮辋卡槽，充气后形成可靠的密封结构，不会出现慢漏气、胎圈脱开的故障。设计过程中首先需要确定的是载荷边界，按照乘用车型满载时的单轮最大载荷，结合1.5倍的安全冗余系数来校核辐条的抗弯强度，铝合金材料的选用本身就比传统钢制轮毂减重30%左右，能够有效降低簧下质量，提升悬架的响应速度，在经过颠簸路面时，车轮可以更快地贴合路面起伏，减少弹跳感，提升操控稳定性。辐条与轮辋的连接位置做了平滑的圆弧过渡，

　　避免应力集中导致的疲劳开裂——日常行驶中车轮会持续承受来自路面的交变冲击，比如过减速带、碾轧路面坑洼时的瞬时冲击力，如果过渡位置存在直角或者壁厚突变，很容易在长期使用后出现微裂纹，最终引发结构失效，因此建模时所有的转角位置都设置了合理的圆角半径，壁厚从中心安装座到轮辋外缘做渐变处理，在保证强度的前提下尽可能去除冗余材料。轮辋的气门嘴安装孔位置做了局部加厚处理，避免安装气门嘴时的局部应力过大，同时孔位的角度设置也方便后续充气操作，不会与制动卡钳、平衡块产生干涉。在实际装车匹配时，这款轮毂的ET值（偏距）经过反复校核，保证轮胎安装后不会超出翼子板边界，同时转向打满时也不会与悬架摆臂、减震器壳体发生运动干涉，

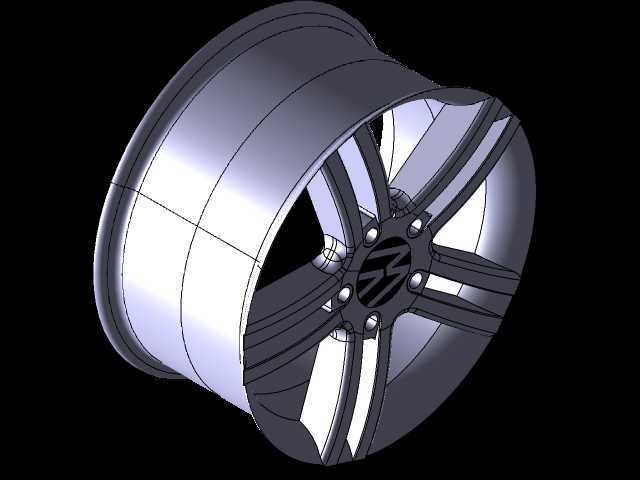

　　预留的制动间隙可以适配同级别车型常用的浮动式制动卡钳与通风制动盘，不需要额外加装垫片或者修改其他部件。日常维修保养场景中，这种结构的轮毂清洁难度更低，辐条间的镂空区域没有狭窄的死角，冲洗时可以轻松带走制动粉尘与路面泥污，同时铝合金表面的抛光处理层具备不错的抗腐蚀能力，冬季撒布融雪盐的路面行驶后，及时冲洗就不会出现表层腐蚀失光的问题。从建模逻辑来看，构建这款轮毂时首先以中心轴线为基准建立旋转特征生成轮辋的基础轮廓，再通过草图绘制单根辐条的截面形状，利用圆周阵列生成全部辐条结构，之后对所有连接位置做圆角过渡与壁厚优化，最后添加螺栓孔、气门嘴孔等安装特征，整个建模过程完全参数化，后续如果需要调整辐条造型、适配不同尺寸的轮胎，只需要修改对应草图参数就可以快速衍生不同规格的变体，大幅提升设计迭代效率。
